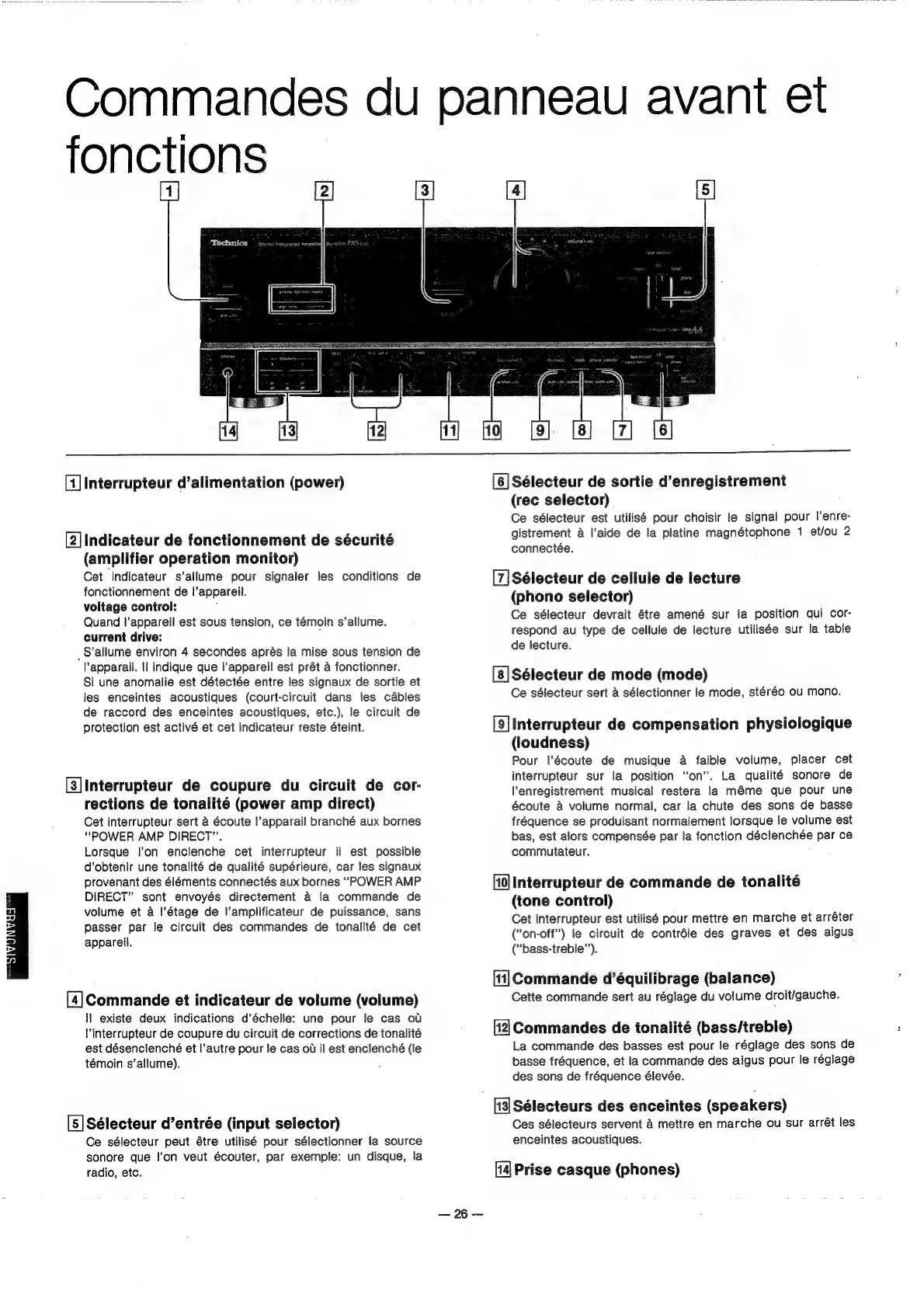

Commandes du panneau avant et
fonctions
[1] Interrupteur d’alimentation (power)
[2]Indicateur de fonctionnement de sécurité
(amplifier operation monitor)
Cet indicateur s’allume pour signaler les conditions de
fonctionnement de |’appareil.
voltage control:
Quand |’appareil est sous tension, ce témoin s’allume.
current drive:
_S’allume environ 4 secondes aprés la mise sous tension de
l’'apparail. | indique que |’appareil est prét & fonctionner.
Si une anomalie est détectée entre les signaux de sortie et
les enceintes acoustiques (court-circuit dans fes cables
de raccord des enceintes acoustiques, etc.), le circuit de
protection est activé et cet indicateur reste éteint.
[3]Interrupteur de coupure du circuit de cor-
rections de tonalité (power amp direct)
Cet interrupteur sert 4 écoute !’apparail branché aux bornes
“POWER AMP DIRECT”.
Lorsque |’on enclenche cet interrupteur il est possible
d’obtenir une tonalité de qualité supérieure, car les signaux
provenant des éléments connectés aux bornes “POWER AMP
DIRECT” sont envoyés directement a la commande de
volume et a I’étage de l’amplificateur de puissance, sans
passer par le circuit des commandes de tonalité de cet
appareil.
[4] Commande et indicateur de volume (volume)
li existe deux indications d’échelle: une pour le cas ou
Vinterrupteur de coupure du circuit de corrections de tonalité
est désenclenché et l’autre pour le cas ou il est enclenché (le
témoin s’allume).
[5] Sélecteur d’entrée (input selector)
Ce sélecteur peut étre utilisé pour sélectionner la source
sonore que !’on veut écouter, par exemple: un disque, la
radio, etc.
[6] Sélecteur de sortie d’enregistrement
(rec selector)
Ce sélecteur est utilisé pour choisir le signal pour l’enre-
gistrement a |’aide de la platine magnétophone 1 et/ou 2
connectée.
[7] Sélecteur de cellule de lecture
(phono selector)
Ce sélecteur devrait étre amené sur la position qui cor-
respond au type de cellule de lecture utilisée sur la table
de lecture.
[8] Sélecteur de mode (mode)
Ce sélecteur sert 4 sélectionner le mode, stéréo ou mono.
[9|Interrupteur de compensation physiologique
(loudness)
Pour |’écoute de musique a faible volume, placer cet
interrupteur sur la position “on”. La qualité sonore de
l’enregistrement musical restera la méme que pour une
écoute 4 volume normal, car la chute des sons de basse
fréquence se produisant normalement lorsque le volume est
bas, est alors compensée par la fonction déclenchée par ce
commutateur.
[10] Interrupteur de commande de tonalité
(tone control)
Cet interrupteur est utilisé pour mettre en marche et arréter
(“on-off”) le circuit de contréle des graves et des aigus
(“bass-treble”’).
[11] Commande d’équilibrage (balance)
Cette commande sert au régiage du volume droit/gauche.
[12] Commandes de tonalité (bass/treble)
La commande des basses est pour le réglage des sons de
basse fréquence, et la commande des aigus pour le réglage
des sons de fréquence élevée.
113] Sélecteurs des enceintes (speakers)
Ces sélecteurs servent 4 mettre en marche ou sur arrét les
enceintes acoustiques.
Prise casque (phones)
