D + E signal de plein pour le tableau de commande
D – ROUGE E – NOIR
F + G signal de presque plein pour le tableau de commande
F – BLANC G – VERT

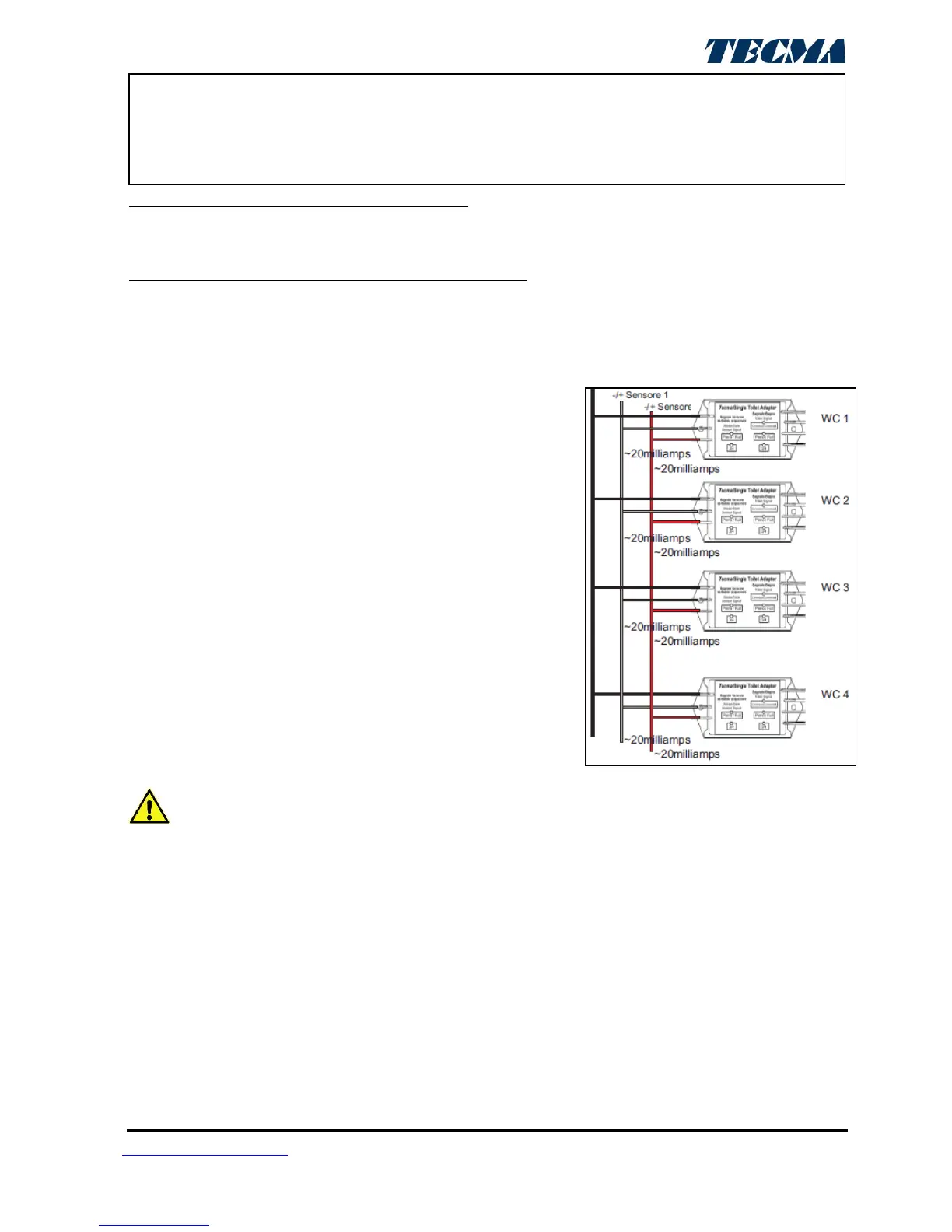

Recommandations pour l’installation du STA :
- Si le presque plein ¾ n’est pas nécessaire ne pas le brancher.
- Protéger les connexions de la corrosion
- A, B, C est la tension en entrée (de la caisse de récupération)
- D, E, F, G est la tension en sortie (vers la centrale)
- S’il n’y a pas de capteurs installés brancher seulement D + E à la
centrale
- Si le STA est près de la caisse, il est possible d’étendre les câbles D,
E, F, G jusqu’à 40 m*
- Si le STA est près des toilettes, il est possible d’étendre les câbles A,
B, C, jusqu’à 100 m*
- La LED « connected » s’allumera à intermittence quand les
connexions sont effectuées correctement.
* Dépend toujours du type de configuration de l’installation électrique
ATTENTION : Pour fonctionner correctement la centrale du tableau premium doit toujours
avoir branché un capteur de niveau pour le 4/4 ou le STA (câble D+E)
3.5.2 Mirus Cel
Ces capteurs fonctionnent seulement avec tableaux de commande Premium. Ils peuvent être
collés extérieurement à la caisse des eaux usées (épaisseur max. 10 mm).
Les capteurs sont compatibles avec Mirus cellulaire soleil calculateurs Prime (Premium et
Premium Touch) et peuvent être directement attachés à l'extérieur du reservoir des eaux noires
(max épaisseur de 10mm), à condition qu'elles soient faites de plastique.
