Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege / Evolution / Breeze / E-Breeze / Silence Plus / Elegance / Saninautico / Prestige
D – ROSSO E – NERO
F + G segnale di quasi pieno per il pannello di comando
F – BIANCO G – VERDE

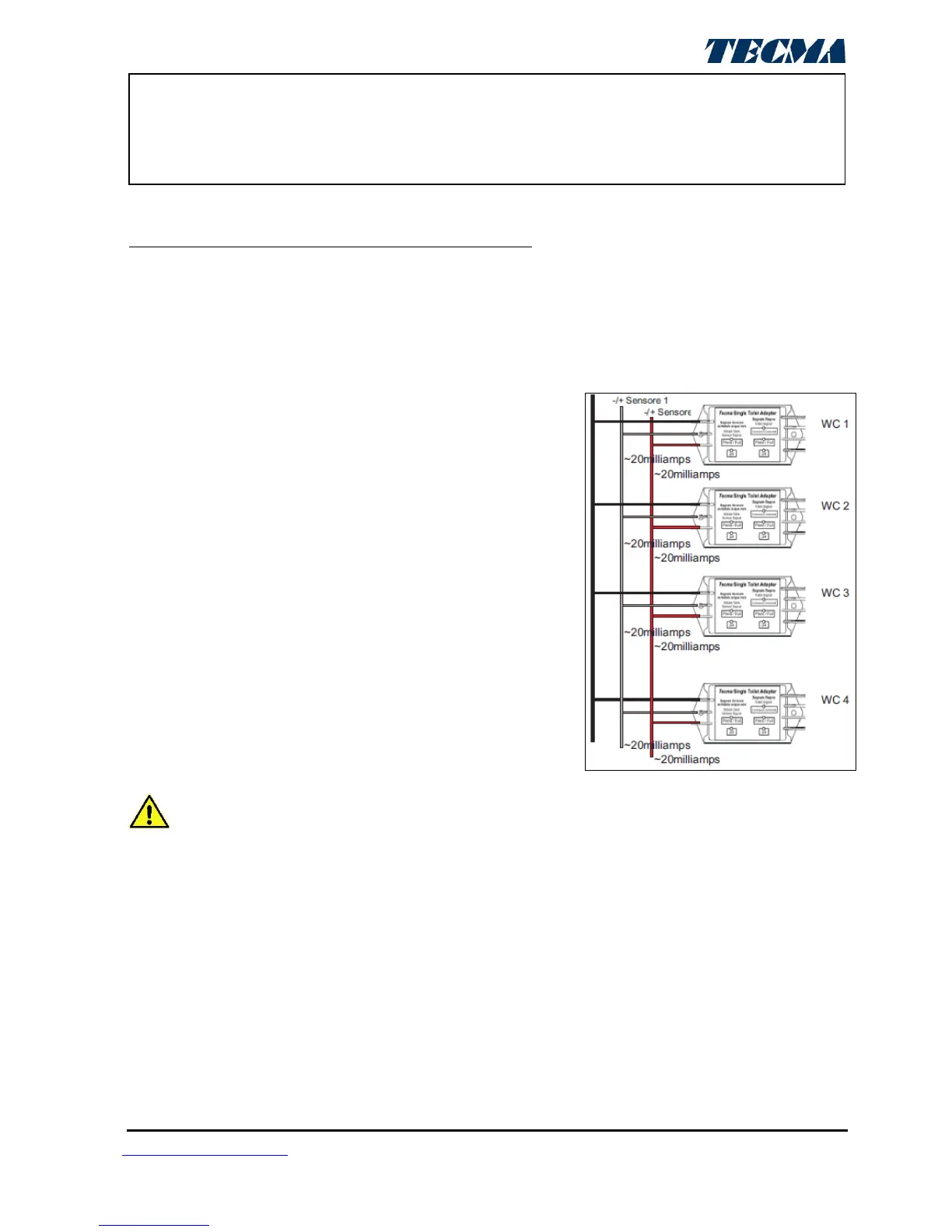

Raccomandazioni per l’installazione dello STA:
-Se il quasi pieno ¾ non è necessario non connetterlo.
-Proteggere le connessioni dalla corrosione
-A,B,C è la tensione in entrata (dalla cassa di raccolta)
-D,E,F,G è la tensione in uscita (verso la centralina )
-Se non ci sono sensori installati connettere solamente D+E alla
centralina
-Se lo STA è vicino alla cassa è possibile estendere i cavi D,E,F,G fino
a 40mt*
- Se lo STA è vicino alla toilet è possibile estendere i cavi A,B,C, fino
a 100mt *
-Il led “connected” si accenderà ad intermittenza quando le
connessioni sono eseguite correttamente
* Dipende sempre dal tipo di configurazione dell’impianto elettrico
ATTENZIONE: Per funzionare correttamente la centralina del pannello premium deve avere
sempre connesso un sensore di livello per il 4/4 o lo STA (cavo D+E)
3.5.2 Mirus Cel
I sensori Mirus Cell sono compatibili con le sole centraline Premium (Premium e Touch Premium) e
possono essere direttamente attaccati esternamente alle casse di raccolta acque nere (max
spessore 10mm) , purchè siano di materiale plastico.
Full Tank Sensor
Mid Tank Sensor – Opzionale
