Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege / Evolution / Breeze / E-Breeze / Silence Plus / Elegance / Saninautico / Prestige
www.thetfordmarine.com / TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy
Manual rev 25.2014 ©TECMA SRL
3.5 Sensori di serbatoio
I sensori Tecma sono di due tipi:
- Pneumatico
- Mirus cel
3.5.1 Pneumatico

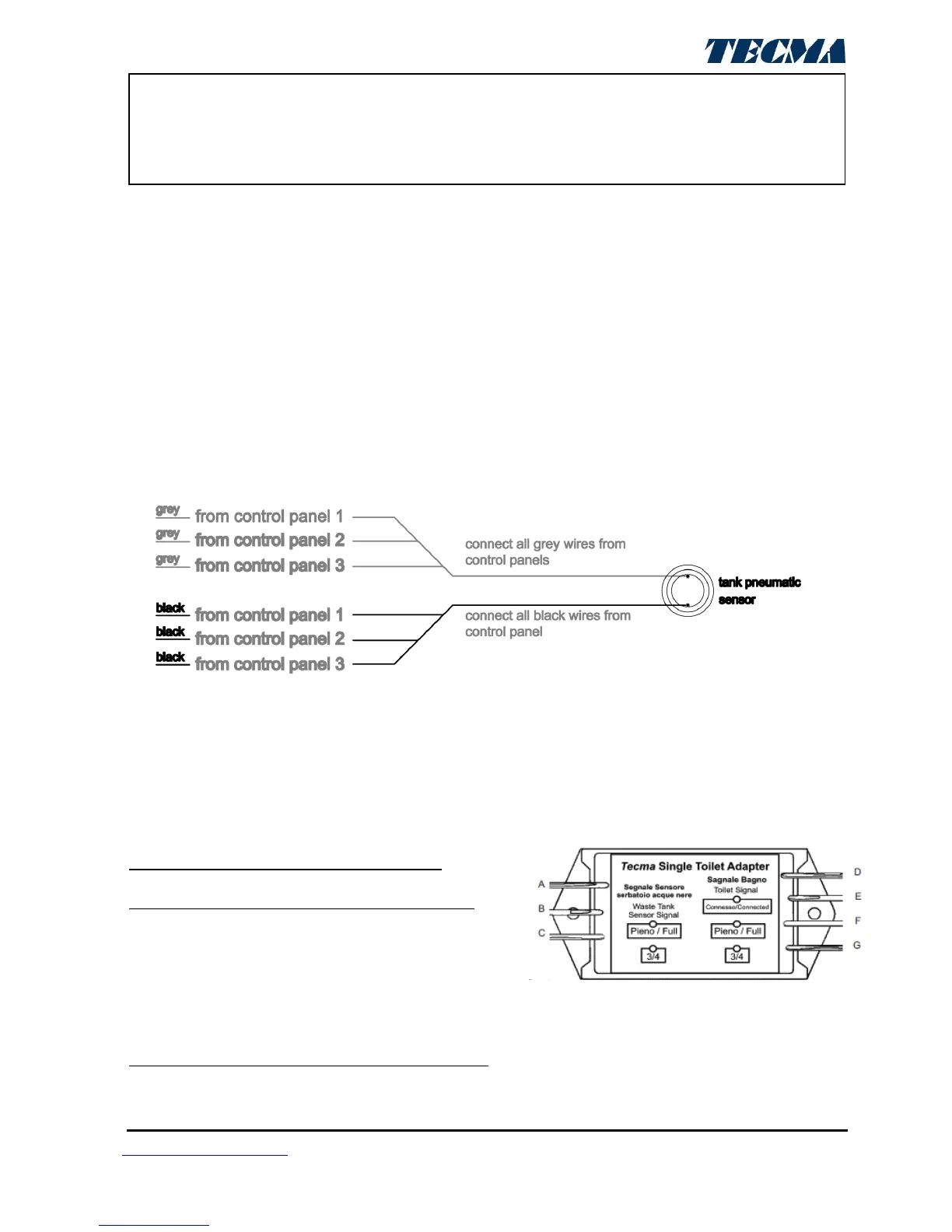

I sensori a pressostato possono funzionare con qualsiasi pannello. Vanno connessi con la centralina
tramite il cavo grigio/nero. Nel caso ci siano più centraline a bordo è necessario cablare insieme
tutte le centraline e poi connettersi al sensore.
In caso di utilizzo di sensore con pressostato e pannello di comando premium è necessario
installare per ogni toilet un adattatore STA (Single Toilet Adapter).
Tutti I cavi dello STA sono 16awg (1.55mm) lunghezza 25 cm
La tensione nei cavi che provengono dal sensore (A, B, C) dovrebbe essere tra 6-24 V dc -
A+B contatto di cassa acque nere piena 4/4
A+C contatto di cassa acque nere quasi piena ¾
A – NERO è in comune per il pieno e il quasi pieno
B – ROSSO è il contatto dal sensore (pieno)
C – BIANCO è il contatto dal sensore (quasi pieno)
D + E segnale di pieno per il pannello di comando
