32

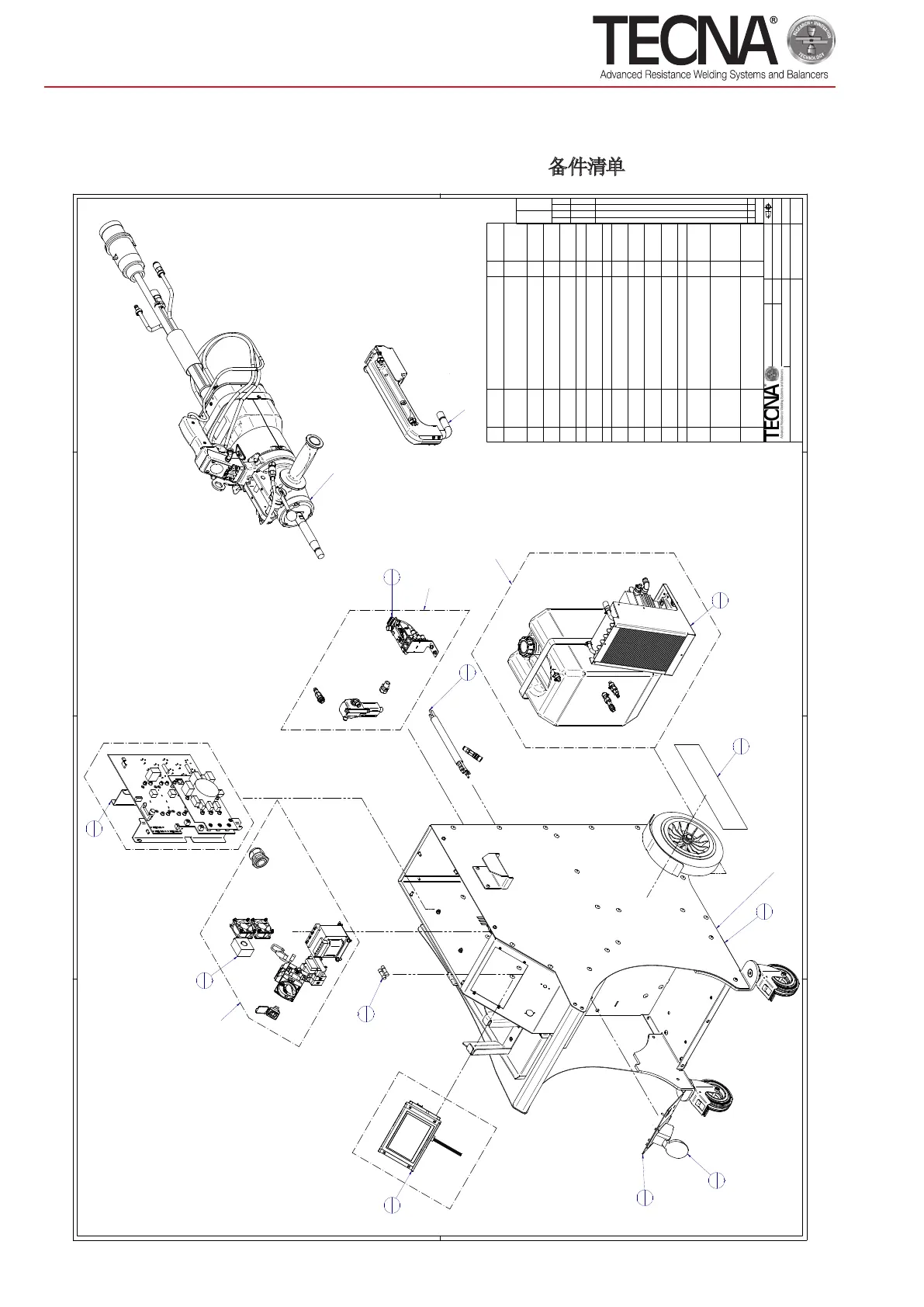

Elenco ricambi
220V 50/60Hz
/ Spare parts list
220V 50/60Hz
/ Liste des pièces détachées
220V 50/60Hz
/ Verzeichnis Ersatzteile 220V 50/60Hz / Lista de recambios
220V 50/60Hz
/
Список запасных частей 220V 50/60Hz / 220V 50/60Hz 备件清单
A1c
- 841x594
REV.
CODICE/CODEDENOMINAZIONE
3680/220/60
PUNT.INVER.M.F.CONTR."TOUCH SCREEN"
RIF.DISEGNO/DRAW ING NUMBER
3680/220/60
01
SCALA/
SCALE
SHEET N°
1 / 1
1:4
PESO /
WEIGHT
[Kg]
Via Meucci, 27 - 40024 Castel S.Pietro Terme (BO) Italy
Phone (+39) 051 6954 411·Fax (+39) 051 6954 490
VIDIMATO DA /
CHECKED
DATA /
DATE
DATA /
DATE
DISEGNATO DA /
DRAWN BY
G.RICCI
F.BRINTAZZOLI
13/12/2018
27/02/2018
DESCRIPTION
SIMILE A /
SIMILAR TO
1387.8 kg
DERIVATO DA /
DERIVATE FROM
Descrizione Revisione /Revision Description
DISEGNATO DA
DRAWN BY
DATA /
DATE
Aggiornato tavole e 3D, realizzato esplosi
F.BRINTAZZOLI
12/12/2018
N°
01
L'UTILIZZO LA COPIA E LA
DIVULGAZIONE, NON
AUTORIZZATA, DI QUOSTO
DOCUMENTO, O PARTE DI ESSO,
E' VIETATA IN TERMI NI DI LEGGE
USE, DUPLICATION OR
DISCLOSURE, UNAUTHORIZAD,
OF THIS DOCUMENT OR
PORTION THERE OF, IS
PROHIBITED BY LAW .
1
1
2
2
4
1
12
1
6
1
7
1
8
1
9
1
10
1
11
1
Pos
.
Code Description Q.ty Rif. Disegno
1 23038 PRESA DA PANNELLO 3P+N+T
IEC60309-1 32A 2H VERDE SCAME
412.32672/TAP
1 2040370012
2 23587 FUSIBILE CH GG 10,3 X 38 4A
RAPIDO/FUSE
2 2050090010
3 4000001834 ETICHETTA ADESIVA LOGO 3680 SX
- DX/LABEL
1 4000001834
4 46283 FLANGIA USCITE CAVI DI POTENZA
PER 3658/FLANGE
1 4000000560
5* 7090000009 GR.CABLAGGIO PER 3680/CABLING 1 7090000009
6 7090000033 GR.CABLAGGIO DI ALIMENTAZIONE
PER 3680 220V/CABLING
1 7090000033
7 7150000001 GR.CARRELLO PER 3680/KART 1 7150000001
8 7290000022 GR.IDRICO RAFFREDDAMENTO
3680/220/WATER
1 7290000022
9 7310000003 GR.INVERTER 1530 PER 3680
220V/INVERTER
1 7310000003
10 7410000006 GR.PNEUMATICO PER
3680/PNEUMATIC
1 7410000006
11 7490000002 GR.TESTA PER
3680/400-220/60-50/HEAD
1 7490000002
12 7550000001 GR.HMI 7" TOUCH SCREEN/HMI 1 7550000001
13* 8679TS7/40
0/2KHZ-MKI
I
PINZA C "FAST GUN" C/TRAFO 2kHz
D/STADIO 700 daN A 8 bar
C/SENSORE/
1 8679TS7/40
0/2KHZ-MKI
I
14* 8685-W-S BRACCIO CORTO PINZA"C" ART.8669
L= 85 RAFFREDDATO
ACQUA/WATER-COOLED SHORT
ARM F/C GUN 8669
1 8685-W-S
15 95502 ANTIGELO ENI ANTIFREEZE READY
CONFEZIONE DA 1 LITRO IMBALLO
FLEXI
1lt
3
1
8685/W/S
BRACCIO CORTO PINZA"C" ART.8669 L= 85 RAFFREDDATO ACQUA
8679TS7/400/2KHZ-MKII
PINZA C "FAST GUN" C/TRAFO 2kHz D/STADIO 700 daN A 8 bar C/SENSORE
TAV. 7150000001
TAV. 7290000022
TAV. 7410000006
TAV. 7490000002
