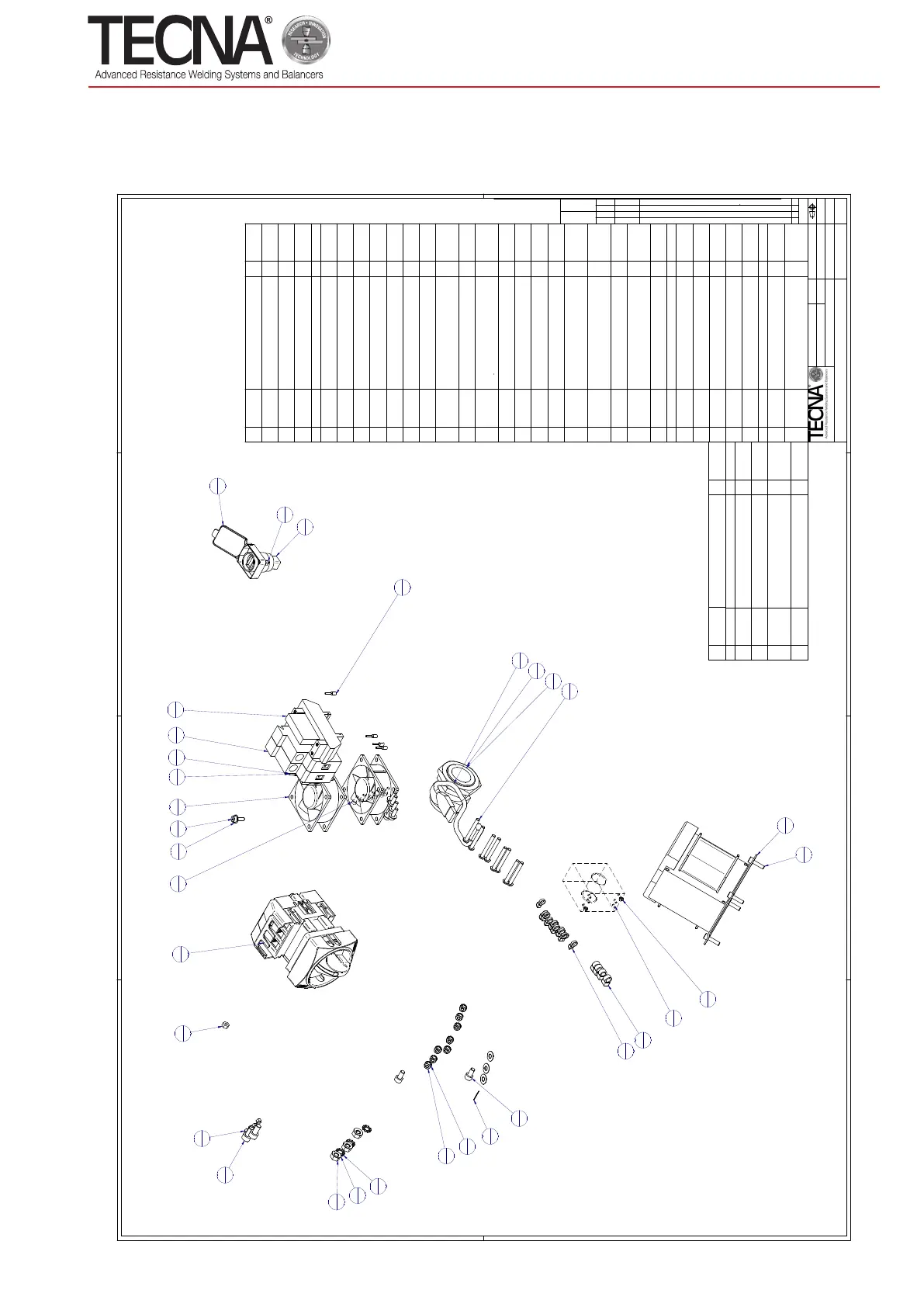

TECNA 3680 - Page 173

37
A1c
- 841x594
15/09/2017 - Re v.04
REV.
CODICE/CODEDENOMINAZIONE
7490000002
GR.TESTA PER 3680/400-220/60-50
RIF.DISEGNO/DRAW ING NUMBER
7490000002
00
SCALA/
SCALE
SHEET N°
1 / 1
1:1.5
PESO /
WEIGHT
[Kg]
Via Meucci, 27 - 40024 Castel S.Pietro Terme (BO) Italy
Phone (+39) 051 6954 411·Fax (+39) 051 6954 490
VIDIMATO DA /
CHECKED
DATA /
DATE
DATA /
DATE
DISEGNATO DA /
DRAWN BY
G.RICCI
F.BRINTAZZOLI
12/12/2018 24/10/2017
DESCRIPTION
HEAD
SIMILE A /
SIMILAR TO
12.5 kg
DERIVATO DA /
DERIVATE FROM
Descrizione Revisione /Revision Description
DISEGNATO DA
DRAWN BY
DATA / DATE
N°
L'UTILIZZO LA COPIA E LA
DIVULGAZIONE, NON
AUTORIZZATA, DI QUOSTO
DOCUMENTO, O PARTE DI ESSO,
E' VIETATA IN TERMI NI DI LEGGE
USE, DUPLICATION OR
DISCLOSURE, UNAUTHORIZAD,
OF THIS DOCUMENT OR
PORTION THERE OF, IS
PROHIBITED BY LAW .
Pos
.
Code Description Q.ty Rif. Disegno
1 10003 DADO ESAG.A ISO4033 ZN 6S
M4/ISO4033 NUT ZN 6S
8 1401040004
2 10005 MOLLA A TAZZA D5,2 X 12 #0,
6/SPRING
4 10005
3 10006 VITE TCCE ISO4762 ZN 8.8 M5 L.010
010 mm/ISO4762 SCREW ZN 8.8
2 1001050010
4 10029 DADO OTTONE M6 H=5/NUT 3 1419060050 5 10030 RONDELLA DENTELLATA D.6 DIN
6798A/WASHER
3 10030
6 10046 DADO ESAG.A ISO4033 ZN 6S
M3/ISO4033 NUT ZN 6S
6 1401030000
7 10059 VITE TCCE ISO4762 ZN 8.8 M6
L.012/ISO4762 SCREW ZN 8.8
2 1001060012
8 10065 RONDELLA DENTELLATA D.4
DIN6798A/WASHER
8 10065
9 10103 VITE TPSCI ISO2009 ZN 8.8 M3
L.012/ISO2009 SCREW ZN 8.8
2 1081030012
10 10133 VITE TCCE ISO4762 ZN 8.8 M3
L.008/ISO4762 SCREW ZN 8.8
6 1001030008
11* 10148 RONDELLA DENTELLATA UNI8842A
D.3/DIN6798A DENTED WASHER
6 1651030000
12 10264 MOLLA A TAZZA DIN2093 D.E.10
MOLLA A TAZZA D. 4,2 X 10 # 0,5 000 mm/DIN2093 CAP SPRING
6 1808010000
13 10427 DADO ESAG.A ISO4033 OT M4 000
mm/ISO4033 NUT BRASS
1 1409040000
14 10483 MOLLA A TAZZA DIN2093 D.E.12
RAMATA Ø6,2 X 12 #0,6/DIN2093 CAP SPRING
3 1808012000
15 10692 VITE TCCE ISO4762 BR 8.8 M4
L.012/ISO4762 SCREW BR 8.8
6 1004040012
16 10750 VITE AUTOFILETTANTE KF T CR UNI
6954 4X3/8" 2.9X9.5/SCREW
2 10750
17 10943 VITE TCCE ISO4762 BR 8.8 M4
L.016/ISO4762 SCREW BR 8.8
4 1004040016
18 11442 VITE TBCE ISO7380 ZN 8.8 M4
L.035/ISO7380 SCREW ZN 8.8
8 1091040035
19 20261 FASCETTA STRINGITUBO IN
PLASTICA PER CABLAGGI L=98 X 2, 5/HOSE CLAMP
13 2110060003
20 2040530011 TRASFORMATORE MONOFASE DI
COMANDO-SICUREZZA VA 80 HZ 50/60/TRANSFORMER
1 2040530011
21 20436 FASCETTA STRINGITUBO in plastica
per cablaggi l=188 x 4.8/HOSE CLAMP
4 2110060004
22 20919 PORTAFUSIBILE BITICINO
UNIPOLARE 32A PER BARRA DIN/FUSE HOLDER
2 2050120003
23 20945 CAPICORDA A SPINA CEMBRE PKD
7508 D. 0.75 MM2/TERMINAL
4 2040070006
24 22190 CAVO USB/CABLE 1 2040090038 25 22918 CONNETTORE - ADATTATORE USB
NEUTRIK NAUSB/CONNECTOR
1 2040120006
26 22919 TAPPO EL GUARNIZIONE PER USB
NEUTRIK NAUSB/ELECTRIC CAP
1 2040460002
27 24357 SCHEDA RELE' STATICO 240-400V
3A VIN 3-32VDC/SCHEDE
1 2050170008
28 24710 MORSETTO DOPPIO PHOENIX
2.5/TERMINAL
1 2040303014
29 24713 TERMINALE MORSETTO D-PTTB2,
5/CLAMP TERMINAL
1 2040303015
30 24790 GHIERA NYLON PG29 NERA/RING 1 2040380010 31 24791 PRESSACAVO PA6.6 IP68 PG29
NERO/GLAND
1 2040380009
32 24876 TRASFORMATORE
AMPEROMETRICO SIRIO 310023 500 SPIRE/TRANSFORMER
1 2040530014
20
1
27
1
26
1
25
1
34
1
32
1
22
2
17
4
3 2
7 2
15
6
9 2
18
8
6 6
1 8
13
1
4 3
12
6
14
3
23
4
24
1
28
1
29
1
31
1
30
1
33
2
19 13
21
4
2 4
5 3
8 8
16
2
10
6
Pos
.
Code Description Q.ty Rif. Disegno
33 24938 VENTOLA 60X60X25 24VDC/FAN 2 2040550001 34 7320000037 GR.KIT SELETTORE TRIFASE
BREMAS 50A/KIT
1 7320000037
38 20494 GUAINA TERMORESTRINGENTE
(1/4-0-SP) DI. 6,4 (BARRE DA 1,22 m)
0.04
39 22877 CONNETTORE FEMM. PREIS.
TOTALMENTE CEMBRE GF.F608.P SEZ. 4-6 mm2 ROHS
1
40 22890 CAVO DI COMUNICAZ.CAN 2 DB9 L=
0,45m
1
