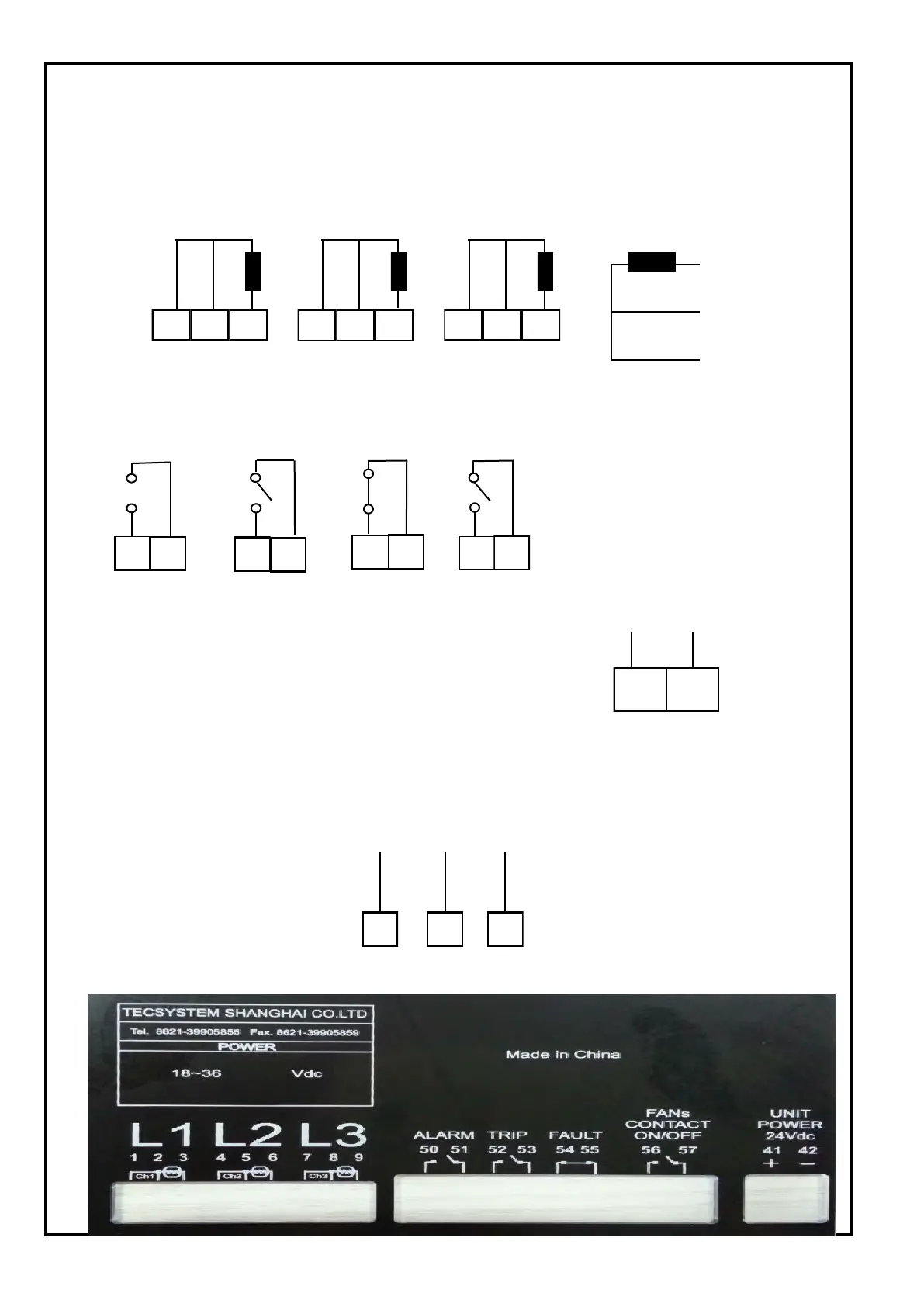

22) 安装及线路联接：
23
PT100传感器连接
嵌装开口尺寸:152*76mm；用附带的紧固件进行锁紧。 图示2
控制输出连接
电压：18~36 Vdc
必须注意正负极性
仪表后面板实物图
RS485通讯输出连接（标准型产品无）
RS485输出连接
白色线
红色线
红色线
1 2 3
7 8 9
4 5 6
CH L1
CH L2
CH L3
高温报警
跳闸报警
故障报警
风机无源输出，节点容
量:12A@250Vac，
(cos Φ=1)
54 55
52 53
50 51
56 57
风机控制
+
-
Gnd
62
61
60
+
-
41 42
特别说明：通电时故障报警继电器将断开；断电后或故障发生时故障报警继电器将闭合。
