devono essere completi con giunti a prova di perdita e in buone condizioni. Prima
di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento
soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti
elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido
refrigerante. Consultare il produttore in caso di dubbio.
Il refrigerante recuperato dev’essere riportato al fornitore del refrigerante nella
bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti
compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle
bombole.
Se compressori o oli per compressore devono essere rimossi, accertarsi che siano
stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante
infiammabile all’interno del lubrificante. Il processo di scarico dev’essere effettuato
prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo
del compressore può essere impiegato per accelerare questo processo. Quando l’olio
viene scaricato da un impianto, l’operazione deve essere effettuata in modo sicuro.
DISTANZA RICHIESTA
Rispettare la distanza richiesta dell’apparecchio da muri e altri oggetti. Vedi la figura 2.

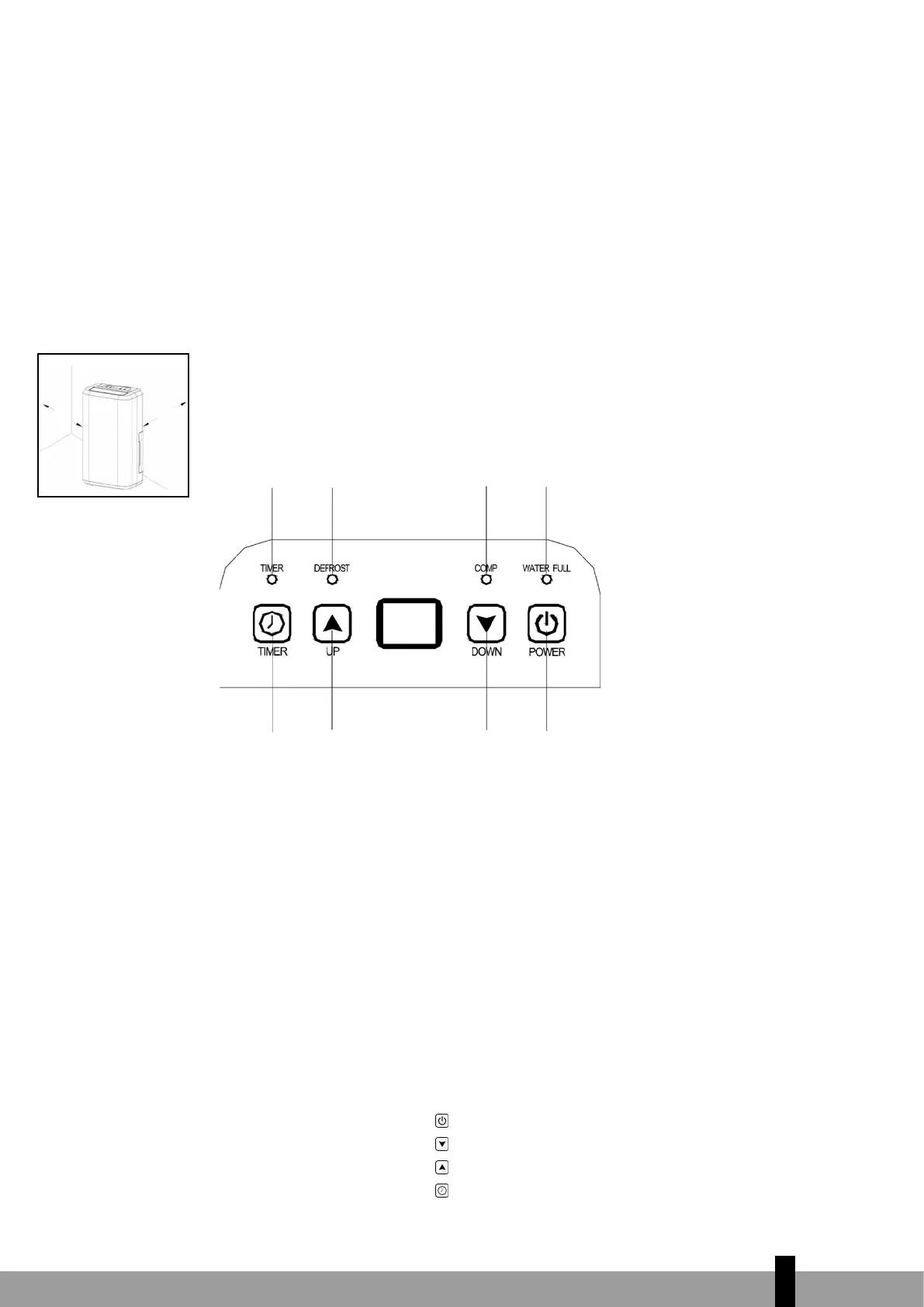

PANNELLO DI CONTROLLO
12
3
4
AB
C
D
Fig. 3
INDICATORI A LED
1. LED PIENO D’ACQUA Rosso
2. LED COMPRESSORE Verde
3. SBRINAMENTO Verde
4. LED TIMER Arancione
Display a 2 cifre livello di umidità e timer
L’indicatore dispone di 3 funzioni:
1. quando si imposta l’umidità, indicherà l’umidità selezionata
2. quando si programma il tempo di accensione e spegnimento dell’unità, mostrerà l’ora
3. Quando l’umidità dell’ambiente è inferiore al 35%, mostrerà “LO”
4. Quando l’umidità dell’ambiente è superiore al 95%, mostrerà “HI”
Funzioni dei pulsanti
A. Pulsante di accensione
B. Pulsante VERSO IL BASSO
C. Pulsante VERSO L’ALTO
D. Pulsante timer
Fig. 2
20 cm
20 cm
>
