Potrzebne narzędzia
- Śrubokręt krzyżowy - Miara lub linijka - Nóż lub nożyczki
- Piła (opcjonalnie, do skrócenia adaptera do wąskich okien)

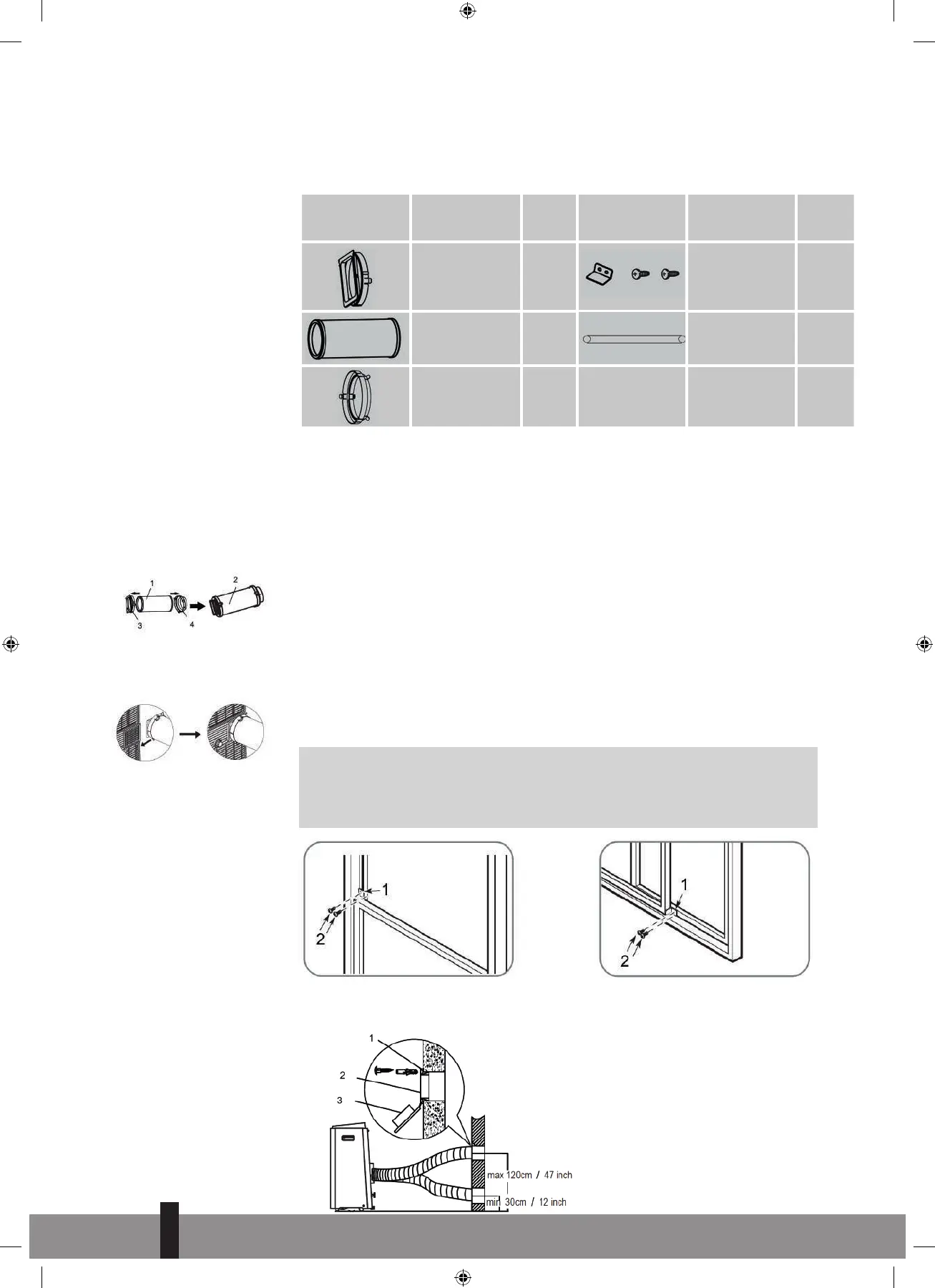

Kształt Nazwa
akcesoriów
Ilość Kształt Nazwa
akcesoriów
Iloś
Adapter
jednostki
1 szt. Wspornik
zabezpieczający
i 2 śruby
1
zestaw
Wąż wylotowy 1 szt. Wąż spustowy
1 szt.
Adapter węża
wylotowego
1 szt.
(*)
WSKAZÓWKA: Elementy oznaczone (*) są dostępne w niektórych modelach. Mogą
wystąpić niewielkie różnice w budowie.
Okienny zestaw montaŻowy
Krok pierwszy: Przygotowanie zespołu przewodu wylotowego
Wciśnij wąż wylotowy (lub przedłużony wąż wylotowy) do adaptera suwaka oki-
ennego (lub adaptera wylotu ściennego) i adaptera urządzenia, zacisnąć automa-
tycznie elastycznymi klamrami adapterów.
Krok drugi: Zamontować zespół węża wylotowego do urządzenia
Wcisnąć wąż wylotowy do otworu wylotowego powietrza urządzenia w kierunku
wskazanym przez strzałkę.
Montaż
G
WSKAZÓWKA:
Po przygotowaniu zespołu węża wylotowego i regulowanego suwaka
okna, wybrać jedną z dwóch poniższych metod montażu.
1. Wspornik zabezpieczajźcy
2. 2
źruby
lub
WSKAZÓWKA: Kiedy nie jest
uźywany, zakryj otwór nasadkź
adaptera.
1. Pozycja kotwy rozporowej
2. Adapter wylotu
źciennego B
3. Nasadka adaptera
1. Wąż wylotowy
2. Zespół węża wylotowego
3. Adapter urządzenia
4. Adapter wylotu ściennego A
Montaźu typu źciennego
:
100
