INSTALLATIONSVEJLEDNING
Forberedelse
G
BEMÆRK:
Alle billederne i vejledningen er kun til forklaring. Din maskine kan
være lidt anderledes. Den faktiske form bør være fremherskende.
Enheden kan styres af enhedens kontrolpanel alene eller med
fjernbetjeningen. Denne vejledning omfatter ikke fjernbetjeningens
drift, se ”Vejledning til fjernbetjening”, der leveres med enheden for
detaljer.

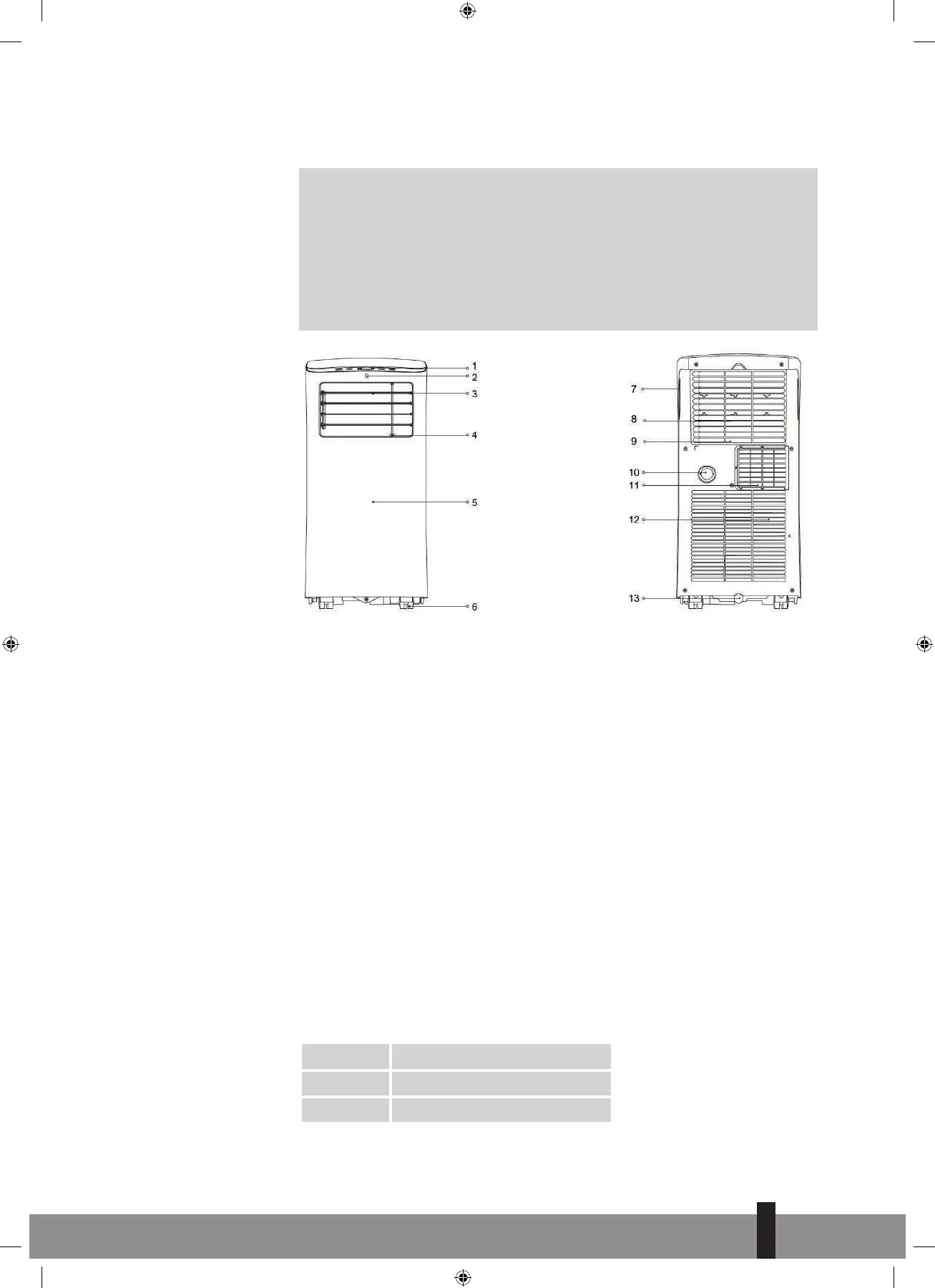

1. Kontrolpanel 8. Luftfilter
2. Fjernsignalmodtager 9. øverste luftindtag
3. Vandret kontrolhåndtag (juster manuelt) 10. Dræningspunkt
4. Lodret kontrolhåndtag (juster manuelt) 11. Luftadgang
5. Panel 12. Nederste luftindtag
6. Hjul 13. Nederste bakke drænudløb
7. Håndtag (begge sider)
Designerklæring
For at sikre den optimale ydeevne for vores produkter kan enhedens designspeci-
fikationer og fjernbetjening ændres uden forudgående varsel.
Oplysninger om energiklassifikation
Energimærket for denne enhed er baseret på en installation, der bruger en uud-
videt udstødningskanal uden vinduesglideadapter (som vist i afsnittet Installation
i denne vejledning). Samtidig skal enheden køre på COOL MODE (KØLEFUNKTION)
og HIGH FAN SPEED (HØJ VENTILATORHASTIGHED) på fjernbetjeningen.
Omgivelsestemperaturområde til drift af enheden
TILSTAND Temperatur
Nedkøling 17-35°C (62-95°F)
Affugtning 13-35°C (55-95°F)
Front
Bag
6
13
