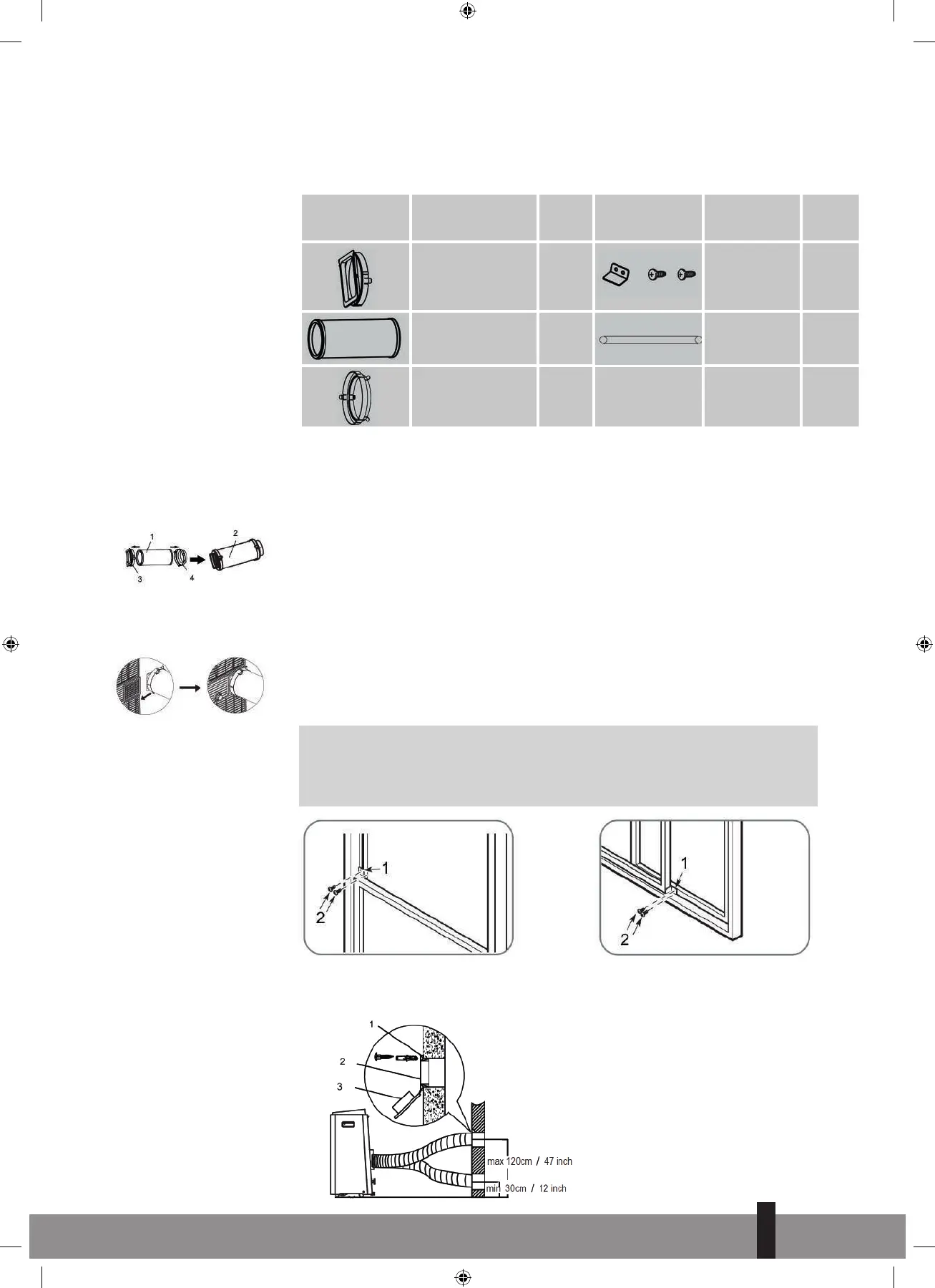

Nødvendigt værktøj
- Medium stjerneskruetrækker; - Målebånd eller lineal; - Kniv eller saks;
- Sav (valgfrit, til at forkorte vinduesadapteren til smalle vinduer)
Form Navn på
tilbehør
Antal Form Navn på
tilbehør
Antal
Enhedsadapter 1 stk Sikkerheds-
beslag og 2
skruer
1 sæt
Luftaflednings-
slange
1 stk Afløbsslange 1 stk
Adapter til luftaf-
ledningsslange
1 stk
(*)
BEMÆRK: Varer med (*) findes på nogle modeller. Små variationer i designet kan
forekomme.
Vinduesmonteringssæt
Trin 1: Forberedelse af udstødningsslangen
Tryk udstødningsslangen (eller den udvidede udstødningsslange) ind i vinduess-
kydeadapteren (eller vægudstødningsadapteren) og enhedsadapteren, og fastgør
den automatisk ved hjælp af adapterens elastiske spænder.
Trin 2: Monter luftafledningsslangen på enheden
Skub udstødningsslangen ind i enhedens luftudgangsåbning i pilens retning.
Installation
G
BEMÆRK:
Når luftafledningsslangen og det justerbare vinduessæt er forberedt,
skal du vælge en af følgende to installationsmetoder.
1. Sikkerhedsbeslag
2. 2 skruer
eller
BEMÆRK: Dæk hullet ved
hjælp af adapterlåget, når
det ikke er i brug.
1. Udvidelsesankerposition
2. Vægudstødningsadapter B
3. Adapterlåg
1. Luftafledningsslange
2. Montering af luftafledningsslange
3. Enhedsadapter
4. Vægudstødningsadapter A
Væginstallation
6
15
