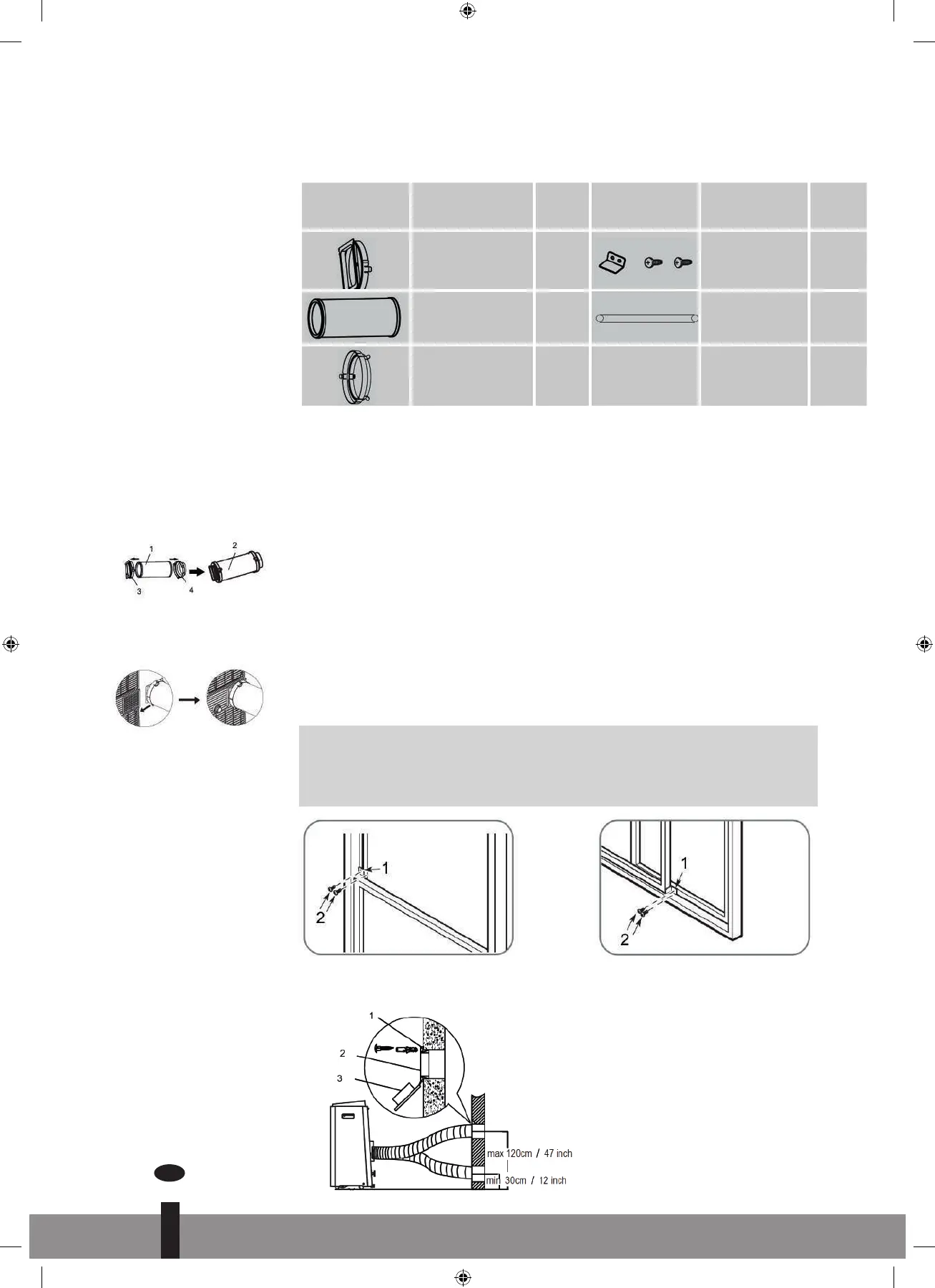

Tarvittavat työkalut
- Keskikokoinen ristipääruuvimeisseli - Mittanauha tai viivotin - Veitsi tai sakset
- Saha (valinnainen, ikkunasovittimen lyhentämiseksi kapeisiin ikkunoihin)
Muoto Lisävarusteiden
nimet
Määrä Muoto Lisävarusteiden
nimet
Määrä
Yksikön sovitin 1 kpl Turvakiinnike ja
2 ruuvia
1 sarja
Poistoletku 1 kpl Tyhjennysletku 1 kpl
Poistoletkun
sovitin
1 kpl
(*)
HUOM: Asteriskilla (*) merkityt tuotteet ovat vain joissakin malleissa. Mallit voivat
olla hieman erilaisia.
Ikkuna-asennussarja
Vaihe yksi: Poistoletkukokoonpanon valmistelu
Paina poistoletku (tai pidennetty poistoletku) ikkunasarjan sovittimeen (tai
seinäpoiston sovittimeen) ja yksikön sovittimeen, kiinnitys automaattisesti sovit-
timien muovisoljilla.
Vaihde kaksi: Asenna poistoletkukokoonpano yksikköön
Paina poistoletku yksikön ilman ulostuloon nuolen osoittamaan suuntaan.
Asennus
G
HUOM:
Kun poistoletkukokoonpano ja säädettävä ikkunasarja on valmisteltu,
valitse toinen kahdesta seuraavasta asennustavasta.
1. Turvakiinnike
2. 2 ruuvia
tai
HUOM: Peitä reikä sovit-
timen suojuksella, kun se ei
ole käytössä.
1. Ankkurin paikka
2. Seinäpoiston sovitin B
3. Sovittimen suojus
1. Poistoletku
2. Poistoletkukokoonpano
3. Yksikön sovitin
4. Seinäpoiston sovitin A
Seinätyypin asennus
FIN
36
