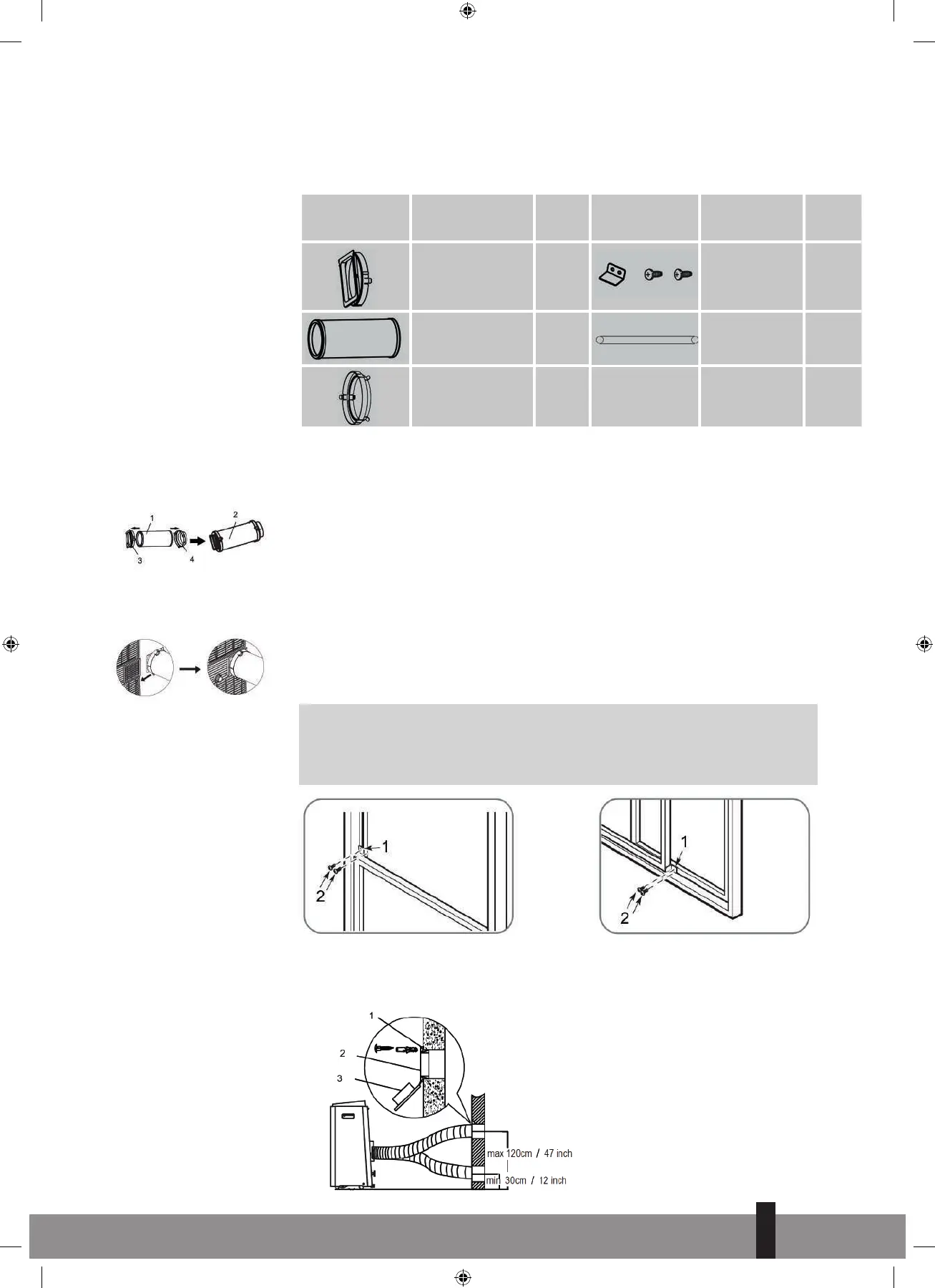

Nødvendige verktøy
- Medium Philips-skrutrekker; - Målebånd eller linjal; - Kniv eller saks;
- Sag (valgfritt, for å forkorte vindusadapter for smale vinduer)
Form Navn på
tilbehør
Antall Form Navn på
tilbehør
Aantal
Enhetsadapter 1 stk Sikkerhets-
brakett og 2
skruer
1 sett
Avgasslange 1 stk Drenerings-
slangen
1 stk
Adapter for
eksosslange
1 stk
(*)
BEMERK:
Enheter med (*) er på noen modeller. Små variasjoner i design kan forekomme.
Vindusinstallasjonssett
Steg en: Klargjøre eksosslange-enheten
Trykk eksosslangen (eller den utvidede eksosslangen) inn i vindusglideadapteren
(eller vegguttaksadapteren) og enhetsadapteren, klem automatisk med elastiske
spenner på adapterne
Steg to: Installer eksosslangenheten på enheten
Skyv eksosslangen inn i luftutløpsåpningen på enheten langs pilens retning.
Installasjon
G
BEMERK:
Når eksosslangemonteringen og justerbar vindusglider er klargjort,
velger du en av følgende to installasjonsmetoder.
1. Sikkerhetsbrakett
2. 2 skruer
eller
BEMERK: Dekk hullet med
adapterhetten når den ikke
er i bruk.
1. Ekspansjonsanker posisjon
2. Vegguttaksadapter B
3. Adapterhette
1. Avgasslange
2. Avgasslangekontakt
3. Enhetsadapter
4. Vegguttaksadapter A
Type vegginstallasjon
u
79
