2
11

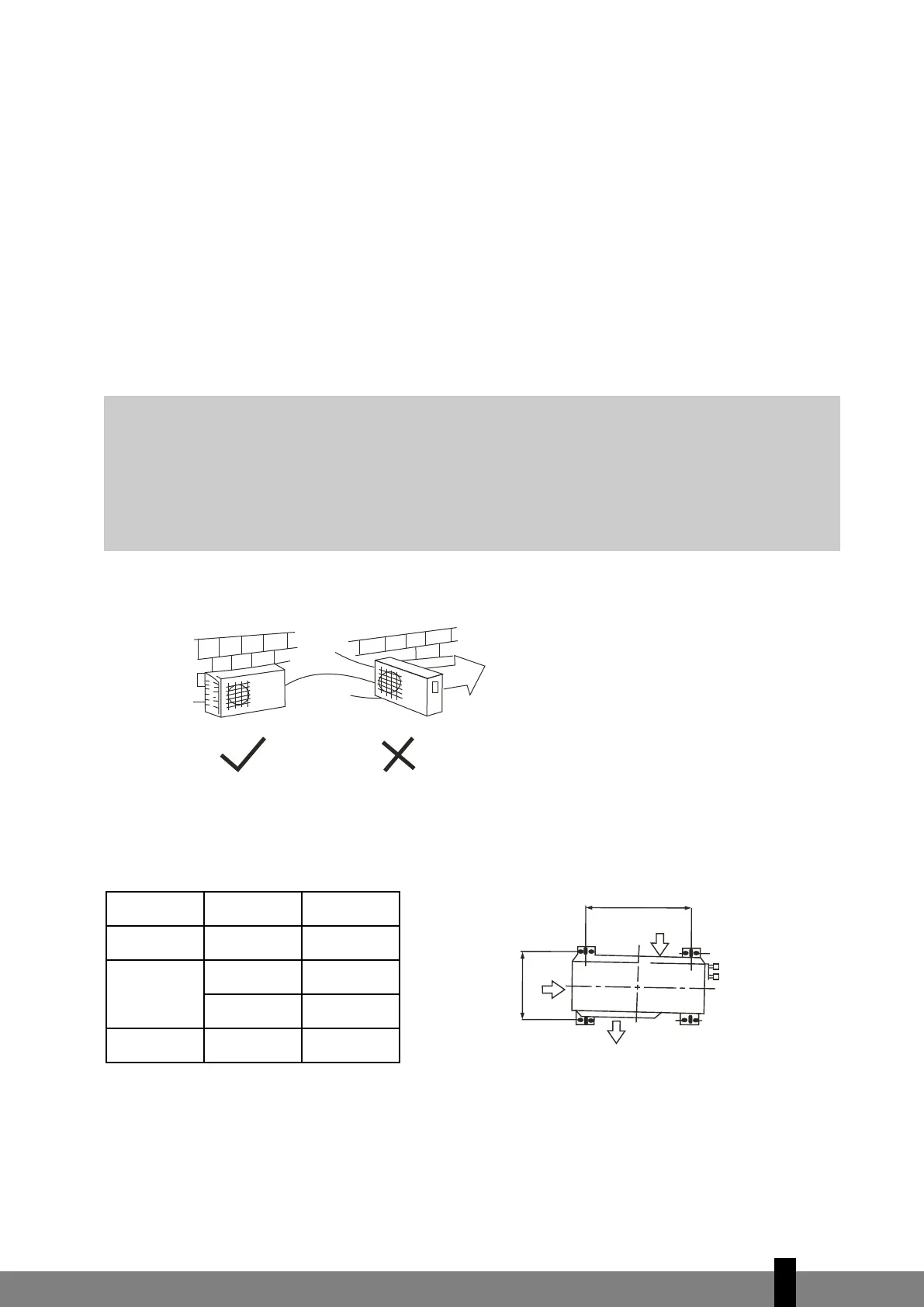

INSTALLATION DES GERÄTS FÜR DEN AUSSENBEREICH
Sicherheitsmaßnahmen für die Installation des Geräts für den Außenbereich
• Installieren Sie das Gerät für den Außenbereich auf einem starren Untergrund, um übermäßige
Betriebsgeräusche und Vibrationen zu verhindern.
•
Bestimmen Sie den Bereich für die Luftauslassöffnungen, an dem die abgegebene Luft nicht blockiert
wird.
• Falls der Ort der Installation starken Winden ausgesetzt ist (z. B. ein Küstengebiet), vergewissern Sie
sich, dass der Ventilator korrekt funktioniert, indem Sie das Gerät der Länge nach flach an der Wand
befestigen oder Staub- oder Abschirmplatten verwenden.
• Installieren Sie das Gerät insbesondere in windigen Bereichen so, dass Zugluft verhindert wird.
• Achten Sie darauf, dass keine Gegenstände den Luftstrom behindern.
Bei Kapazitäten ≤ 7.0 kW: Positionieren Sie das Gerät für den Außenbereich niemals mehr als 5 Meter über-
oder unterhalb des Geräts für den Innenbereich.
Anbringen des Geräts für den Außenbereich
Befestigen Sie das Gerät für den Außenbereich mit Schrauben, Federringen und Muttern mit einem Durchmesser
von 10 mm oder 8 mm horizontal fest auf einem Betonuntergrund oder einem starren Untergrund.
Installation des Verbindungsstücks für das Entleeren
(siehe Abb. 13)
Passen Sie die Dichtung in das Ablasskniestück ein und setzen Sie das Verbindungsstück für das Entleeren in
das Loch auf der Unterseite des Geräts für den Außenbereich ein und drehen Sie beides um 90°, um sie sicher
G
ACHTUNG
Bei einer hängenden Installation müssen alle Installationsbefestigungen die technischen
V
oraussetzungen erfüllen. Die Installationswand muss stark genug sein. Anderenfalls müssen
Schritte unternommen werden, diese zu verstärken. Die Verbindung zwischen Klammer und
Wand sowie zwischen der Klammer und der Klimaanlage muss fest, stabil und zuverlässig sein.
V
ersuchen Sie nicht, das Gerät zu installieren, falls Zweifel bestehen, sondern lassen Sie die
Tragkraft der Befestigung von einem Fachmann berechnen und fertigen.
Starker Wind
Abb. 11
Lufteinlass
Luft-
einlass
Luftauslass
Abb. 12
Modell A (mm) B (mm)
< 3,5 kW 458 250
3,5 kW ≤
Modell
< 6,1 kW
548 266
548 276
≥ 6,1 kW
560 355
