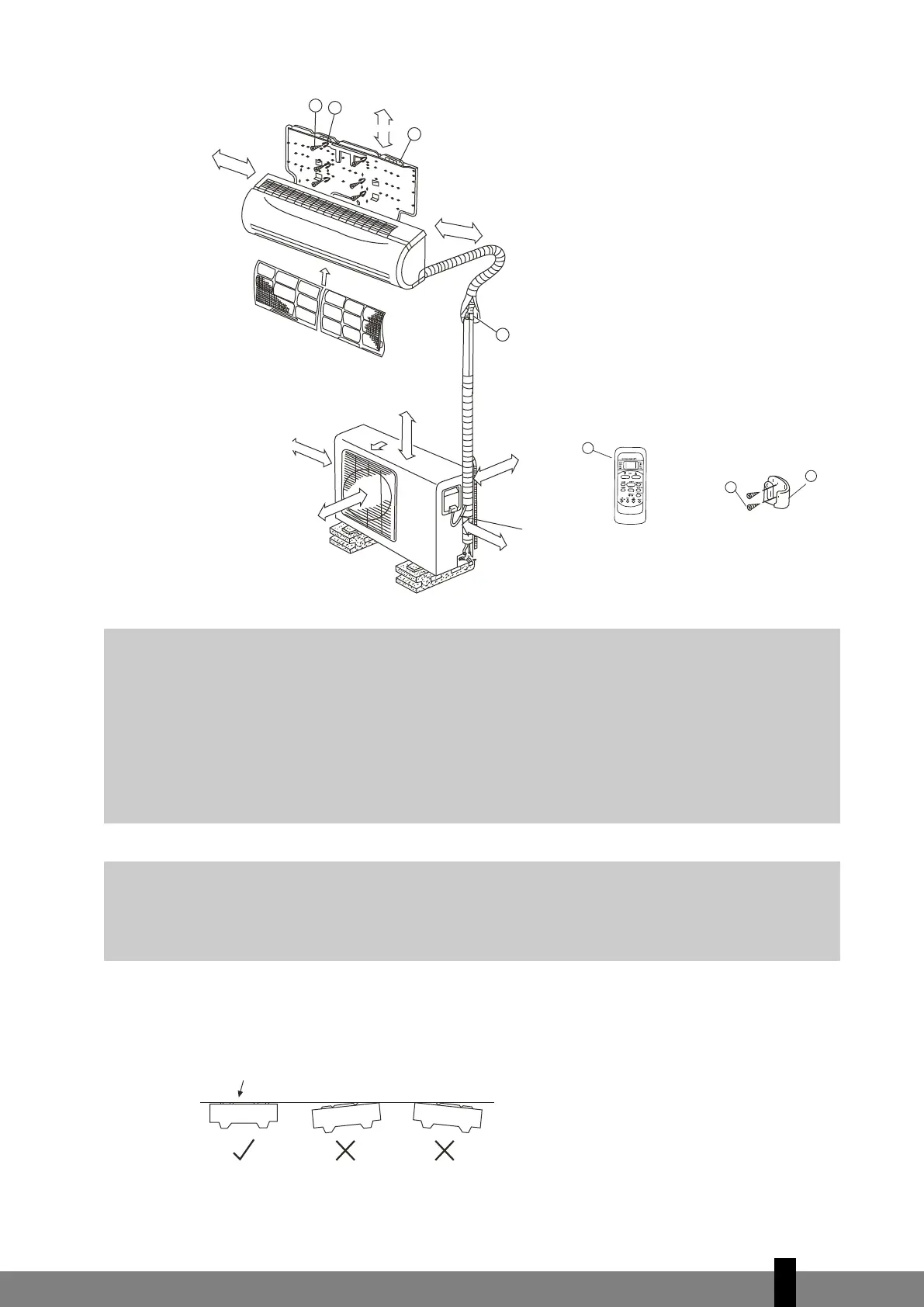

INSTALACIÓN DEL MÓDULO INTERIOR
G
ATENCIÓN
•
Esta ilustración se ofr
ece únicamente a título explicativo y orientativo. Las ilustraciones pueden
ser diferentes del aparato de aire acondicionado que ha adquirido.
• Los tramos de cobre deben aislarse por separado unos de otros.
G
PRECAUCIÓN
• Asegúrese de que el aparato disponga de un espacio libre a ambos lados de más de 12 cm.
El módulo interior debe instalarse a una distancia mínima de 15 cm del techo.
• Utilice un detector de metales para evitar daños innecesarios a la pared.
Se requiere que el conducto tenga una longitud mínima de 3 metros para evitar vibraciones y
ruido excesivo.
•
El módulo interior debe instalarse en la par
ed a una altura mínima de 2,3 metros del suelo.
• Al menos dos de las direcciones A, B y C deben estar libres de obstáculos.
1
5 cm o más
12 cm
o más
12 cm
o m
ás
Filtr
o
d
e air
e
IZQUIERDA
30 cm o más
Salida de aire
ENCIMA 60 cm
DELANTE
200 cm o más
DETRÁS
30 cm o más
DERECHA
60 cm o más
Haga un bucle con el
c
able de conexión
Mando a distancia
Tornillo de montaje
B
ST2,9 x 10-C-H
Soporte del mando a distancia
Orientación cor
r
ecta de la
placa de instalación
Fig. 4
