2. Practique un orificio en la pared
1. Determine la posición del orificio de acuerdo con el diagrama indicado en la fig. 5. Practique un a ori-
ficio de 65 mm en dirección ligeramente descendente hacia el exterior, con el fin de evitar que el agua
penetre en el interior.
2. Cuando practique orificios en rejillas o chapas metálicas y otros materiales similares, utilice siempre
p
rensaestopas.

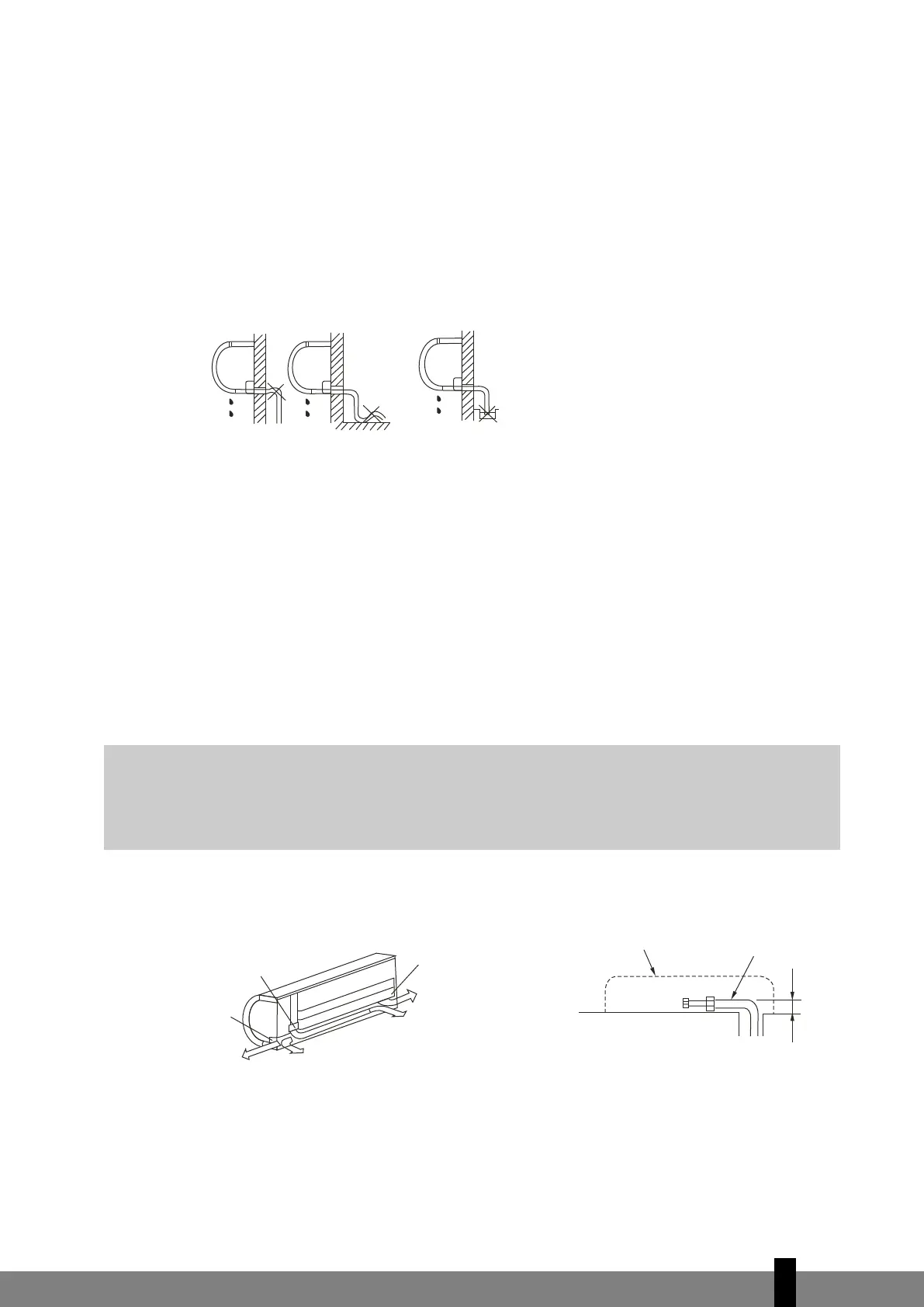

3. Instalación de los conductos de conexión y desagüe
1. Dirija siempre el conducto de desagüe hacia abajo en todo momento. NO instale el conducto de des-
agüe del siguiente modo:
2. Cuando conecte la prolongación del desagüe, aísle con revestimiento la zona de conexión de la pro-
longación y no permita que el desagüe cuelgue flojo.
Conducto de conexión
1. Para instalar los conductos de los laterales izquierdo y derecho, retire la tapa correspondiente del panel
lateral. Debe conservarse la tapa del conducto, ya que puede utilizarse si se traslada el aparato a otro
lugar.
2. Para el montaje de los conductos de la parte posterior derecha e izquierda, realice la instalación como
se indica. Doble el conducto de conexión y tiéndalo a una distancia de 43 mm como máximo de la
pared.
3. Conecte el extremo del conducto. (Consulte cómo apretar la conexión en el apartado CONEXIÓN DEL
CONDUCTO DE REFRIGERANTE)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
G
ATENCIÓN
T
enga siempr
e mucho cuidado al doblar los conductos. Asegúr
ese de que los conductos se doblan
sin aplastarse. Si un conducto se aplasta, no intente instalarlo, ya que puede causar fugas de
refrigerante.
Una elevación impedirá la circulación
del agua.
No introduzca el extremo del con-
ducto de desagüe en el agua.
Soporte del conducto
Tapa del conducto
(izquierda)
Conducto izquierdo
Conducto posterior
izquierdo
Conducto posterior derecho
Conducto derecho
Tapa del conducto
(derecha)
Per
fil del módulo interior
Conducto de conexión
Fig. 7
Fig. 8
