CONEXIÓN DEL CONDUCTO DE REFRIGERANTE
• Alinee el centro de los conductos.
• Apriete lo suficiente la tuerca abocardada con los dedos y, después, apriétela con una llave de tuer-
cas dinamométrica, como se indica (ver figs. 18 y 19).
• Elija el par de apriete correcto (indicado en la tabla 1) para evitar dañar los conductos, las piezas de
conexión y las tuercas.
CONEXIONES ELÉCTRICAS
Nor
mativa de seguridad eléctrica para la instalación inicial
1. En caso de situación no segura (eléctrica, mecánica y/o del refrigerante), no instale el aparato de aire
acondicionado.
2.
La tensión de alimentación debe encontrarse entre el 95 y el 105 % de la tensión nominal indicada en
la tabla de especificaciones.
3. Debe instalarse en el circuito eléctrico un protector contra fugas de corriente y un interruptor general
con 1,5 veces la capacidad máxima del aparato.
4. Cerciórese de que el aparato esté bien conectado a tier
ra.
G
ATENCIÓN
• En función de las condiciones de instalación, un par de apriete excesivo puede romper la
tuerca.
• Las conducciones y los trabajos con el refrigerante deben cumplir la legislación, las normas y los
reglamentos vigentes, y solamente deben ser realizados por técnicos cualificados.
5
28

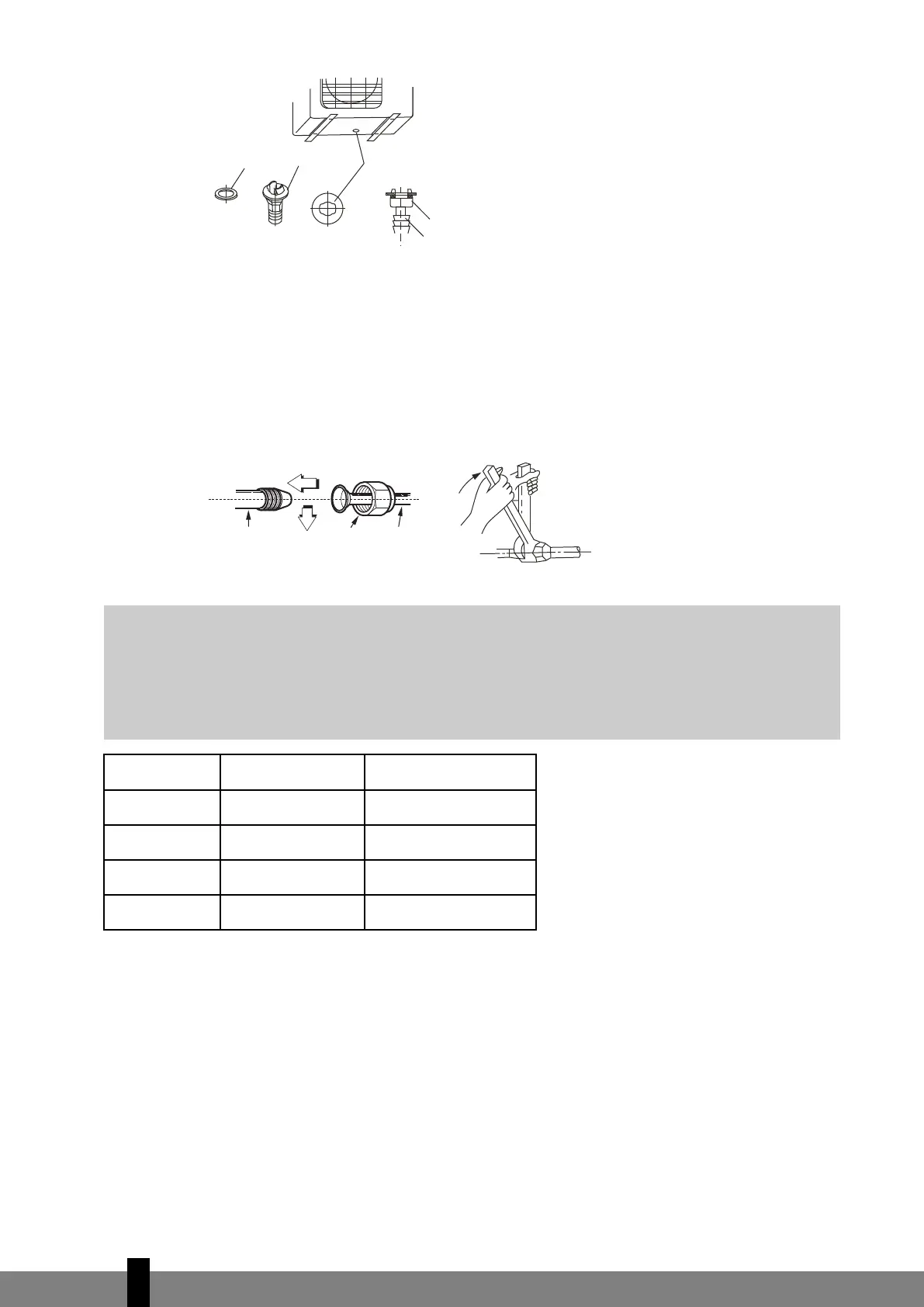

F
ig. 13
J
unta
U
nión de
d
esagüe
O
rificio de la base
d
el módulo exterior
J
unta
C
onducto de desagüe
C
onducto del módulo interior
Tuerca cónica
Conducto
Fig. 18
Fig. 19
Tabla 1: Par de apriete
Diámetro
externo
Par de apriete
(N.cm)
Par de apriete adicional
(N.cm)
Ø 6,35
1570
(160kgf.cm)
1960
(200kgf.cm)
Ø 9,53
2940
(300kgf.cm)
3430
(350kgf.cm)
Ø 12,7
4900
(500kgf.cm).
5390
(550kgf.cm)
Ø 16
7360
(750kgf.cm).
7850
(800kgf.cm)
