INSTALLATION DES GERÄTS FÜR DEN INNENBEREICH
G
ACHTUNG

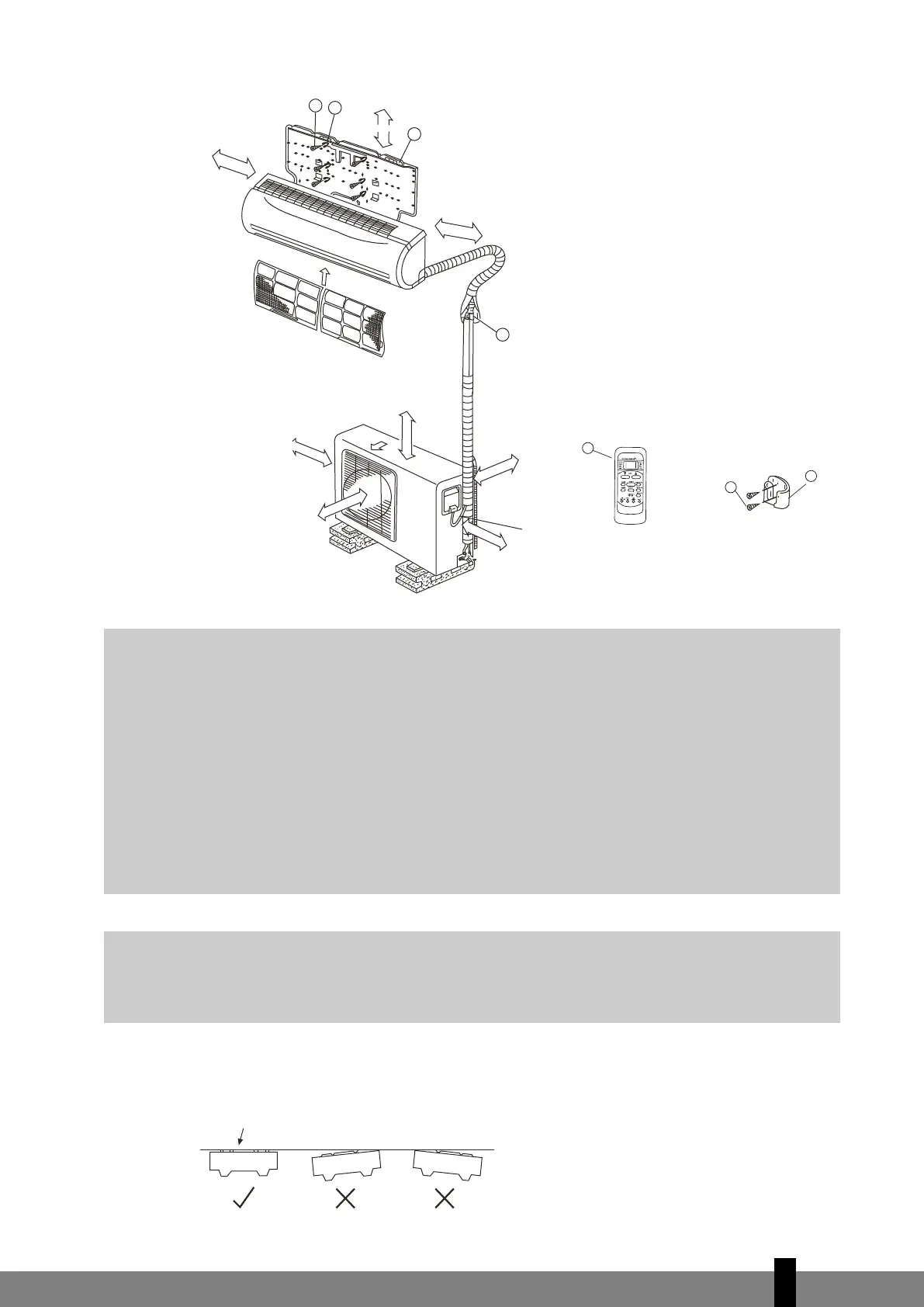

• Diese Abbildung dient nur der Erklärung und zur Verdeutlichung. Die Abbildungen
unterscheiden sich eventuell von der Klimaanlage, die Sie erworben haben.
•
Kupferleitungen müssen voneinander isolier
t wer
den.
G
VORSICHT
• Achten Sie darauf, dass links und rechts neben dem Gerät für den Innenbereich ein Abstand
von mehr als 12 cm vorhanden ist.
Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht
werden.
• Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine
unnötige Beschädigung der W
and zu vermeiden.
Der Rohrverlauf muss mindestens 3 Meter betragen, um Vibrationen und übermäßigen Lärm zu
minimieren.
• Das Gerät für den Innenbereich sollte an der Wand in einer Höhe von mindestens 2,3 Meter
vom Boden entfer
nt angebracht wer
den.
• In mindestens zwei der Bereiche A, B und C sollten keine Gegenstände vorhanden sein.
8
9
7
C
B
A
6
2
3
1
M
indestens 15 cm.
Mi
ndestens 12 cm.
Mindestens 12 cm
.
Luftfilter
LI
NK
S
Mi
n-
destens 30 cm.
Luftauslass
Nach oben min-
destens 60 cm.
VORNE Mindestens
200 cm.
HINTEN Mindestens
30 cm
.
RECHTS
Mindestens 60
cm.
B
ilden Sie mit dem
Anschlusskabel eine Schleife.
Fernsteuerung
Blechschraube
B
ST 2,9 x 10-C-H
Halterung für Fernsteuerung
Kor
r
ekte Ausrichtung
der Installationsplatte
Abb. 4
