MONTAŻ JEDNOSTKI WEWN TRZNEJ I ZEWN TRZNEJ
Należy dokładnie przeczytać poniższe informacje a następnie wykonywać czynności według podanej
kolejności.
Jednostka wewnętrzna
• Nie należy narażać jednostki wewnętrznej na działanie ciepła lub pary.
• Należy wybrać miejsce, w którym przed lub wokół urządzenia nie ma przeszkód.
• Należy dopilnować, aby instalacja odprowadzająca kondensat była prowadzona ze stałym spadkiem.
• Nie należy montować jednostki w pobliżu drzwi.
• Należy pozostawić ponad 12 cm odstępy z lewej i z prawej strony jednostki.
• Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i
innych obiektów w ścianach.
• Aby do minimum ograniczyć wibracje i hałas, niezbędna jest rura o długości przynajmniej 3 metrów.
• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra od
podłogi.
• Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu.
Wszelkie zmiany długości rury będą/mogą wymagać korekty ilości czynnika chłodniczego.
G
PRZESTROGI
Nie należy instalować jednostki w miejscu, gdzie występują wycieki łatwopalnego gazu.
• Wycieki gazu i jego gromadzenie się w pobliżu jednostki mogą spowodować wybuch.
Montaż instalacji odwadniającej / rur należy prowadzić zgodnie z instrukcją montażu.
• W przypadku wystąpienia usterki w instalacji ściekowej / rurach, może nastąpić wyciek wody z
jednostki, co może spowodować zamoknięcie oraz zniszczenie wyposażenia domu.

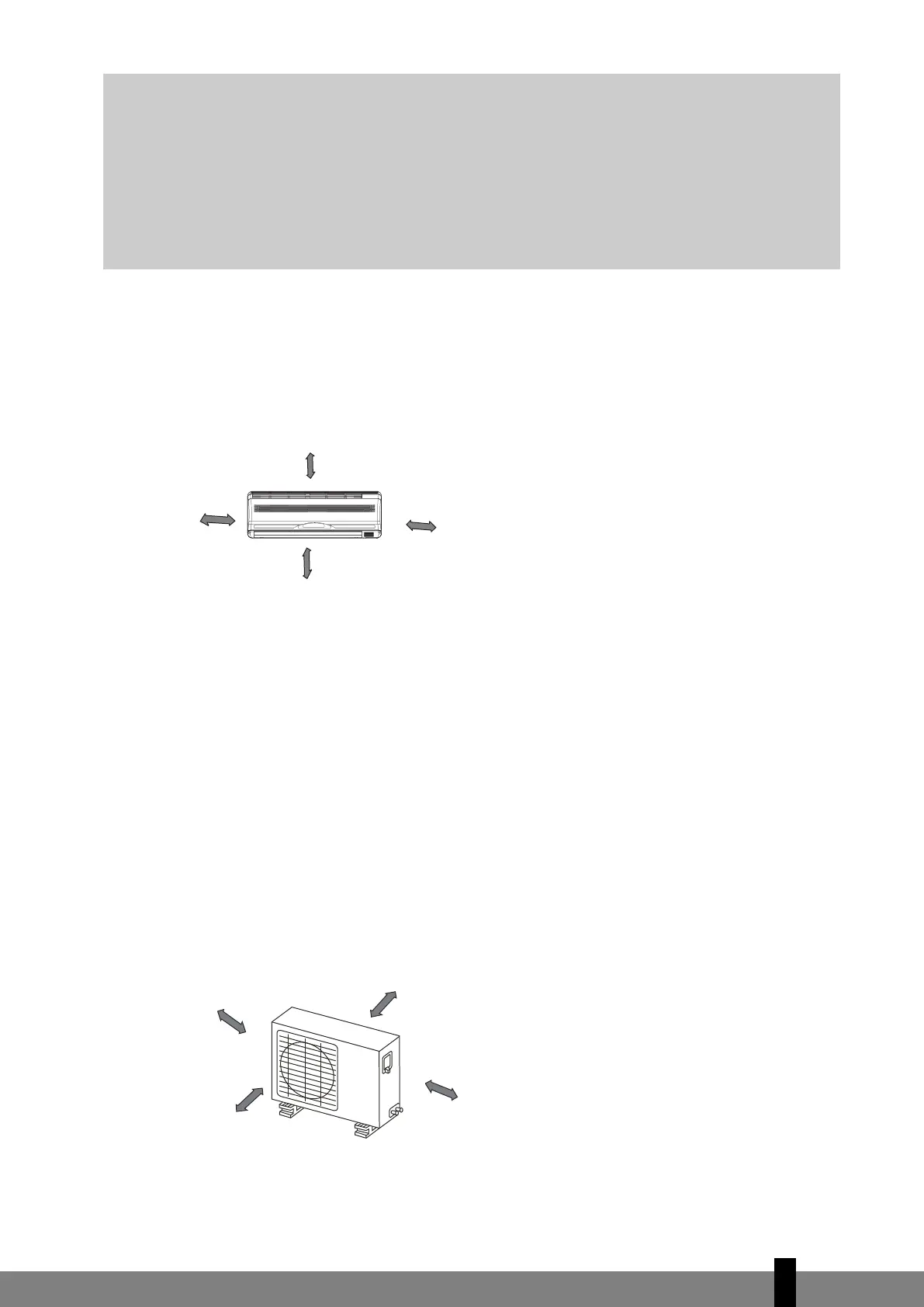

P
onad 15 cm.
P
onad 12 cm.
Ponad 12 cm.
2,3 m lub więcej
LEWA STRONA
Ponad 30 cm.
TYŁ
Ponad 30 cm.
PRA
W
A STRONA
Ponad 60 cm.
PRZÓD
Ponad 200 cm.
