MONTAŻ JEDNOSTKI WEWNęTRZNEJ
270~370
878
659
133
40
4
0
27
0
27
6
55 5
5 39
70
750
45
250
70
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
293
920
5
0
50
815
4
0
28
5
90
4
0
45
-
----
--
--
-
-
-
-
-
--
-
--
-
--
-
-
G
UWAGA
• Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Wygląd zakupionego
klimatyzatora może różnić się od wyglądu urządzenia przedstawionego na ilustracji.
• Przewody miedziane muszą być indywidualnie izolowane.
G
PRZESTROGA
• Należy pozostawić ponad 12 cm wolnego miejsca z lewej i z prawej strony jednostki wewnętrznej.
Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od
sufitu.
• Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i
innych obiektów w ścianach.
• Aby do minimum ograniczyć wibracje i hałas, niezbędna jest rura o długości przynajmniej 3 metrów
.
• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra
od podłogi.
• Przynajmniej w dwóch kierunkach spośród kierunków A, B i C nie powinno być żadnych przeszkód.
15 cm lub więcej
12 cm lub więcej
12 cm lub więcej
Filtr p
owietrza
LEWA
STR
ONA
30 cm lub więcej
Wylot
p
owietrza
60 cm lub więcej
PRZÓD
200 cm l
ub wi
ęcej
TYŁ
30
cm
lub
więcej
PRAW
A STRONA
60 cm lub więcej
Zwinąć przewód łączący
Pilot zdalnego sterowania
Wkręt mocujący B
S
T 2,9 × 10-C-H
Uchwyt pilota zdalnego sterowania
Prawidłowe położe-
nie płyty montażowej

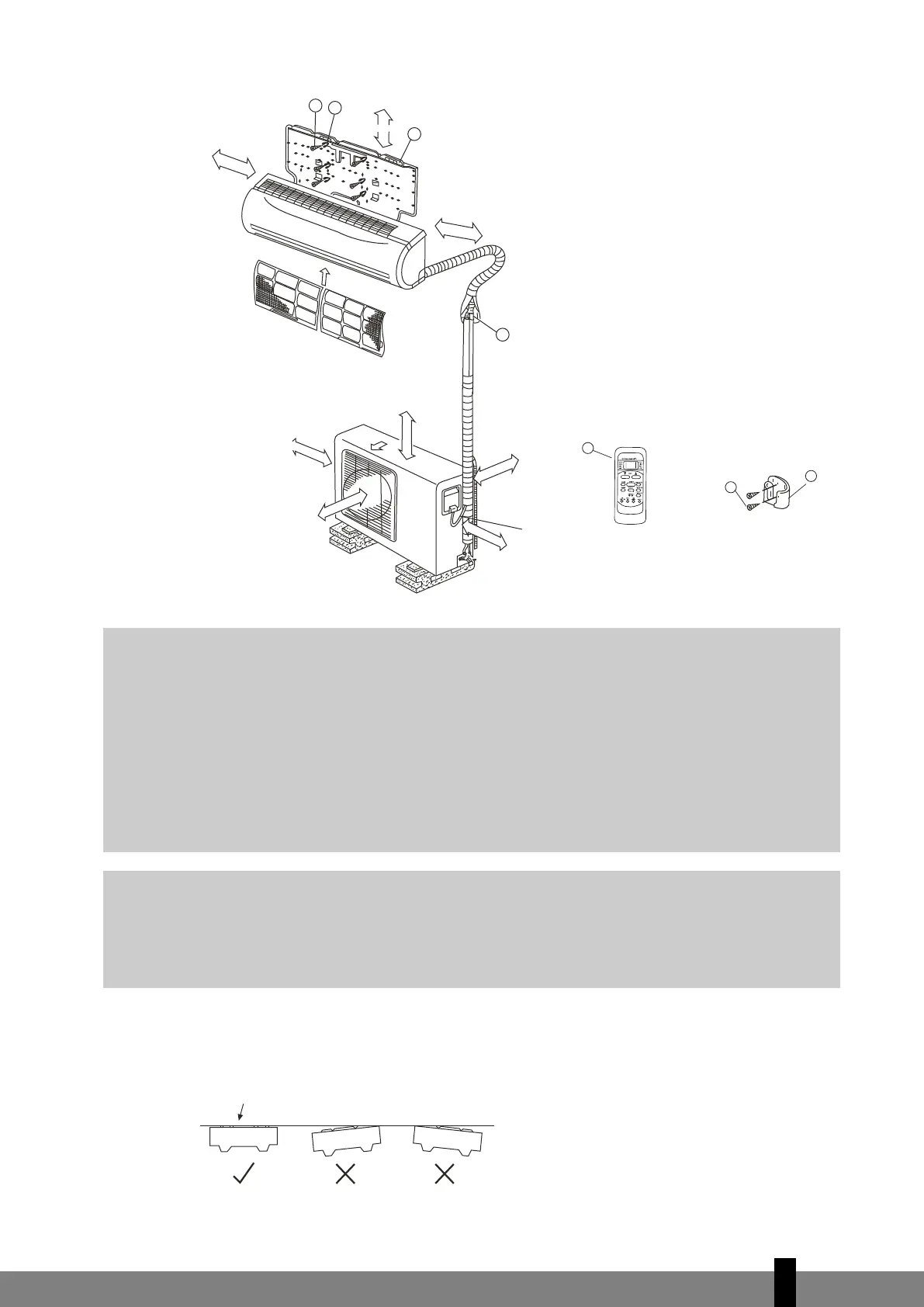

Rys. 4
