PODłąCZANIE PRZEWODóW CZYNNIKA CHłODNICZEGO
• Ustaw środki rur w jednej osi.
• Dokręć ręcznie a następnie kluczem płaskim i dynamometrycznym nakrętkę złączną, jak pokazano na rysun-
kach (patrz rys. 18 i rys. 19).
• Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów
złącznych i nakrętek.
PRACE ELEKTRYCZNE
Przepisy bezpieczeństwa elektrycznego podczas wstępnego montażu
1. W przypadku wystąpienia sytuacji niebezpiecznej (dotyczącej instalacji elektrycznej, mechanicznej i/lub
czynnika chłodzącego itp.) nie należy instalować klimatyzatora.
2. Napięcie zasilania powinno mieścić się w zakresie od 95% do 105% napięcia nominalnego, podanego w
tabliczce znamionowej.
3. W obwodzie zasilania należy zainstalować zabezpieczenie przeciwupływowe (ziemnozwarciowe) oraz
wyłącznik zasilania o obciążalności 1,5-kr
otnie większej od maksymalnego prądu jednostki.
G
UWAGA
• W zależności od warunków montażu, użycie za dużego momentu dokręcenia może spowodować
pęknięcie nakrętki.
• Wszystkie prace związane z czynnikiem chłodniczym i instalacją czynnika chłodniczego powinny być
zgodne z wymogami prawa lokalnego, normami i przepisami oraz powinny być wykonywane jedynie
przez doświadczonych techników.
:
92

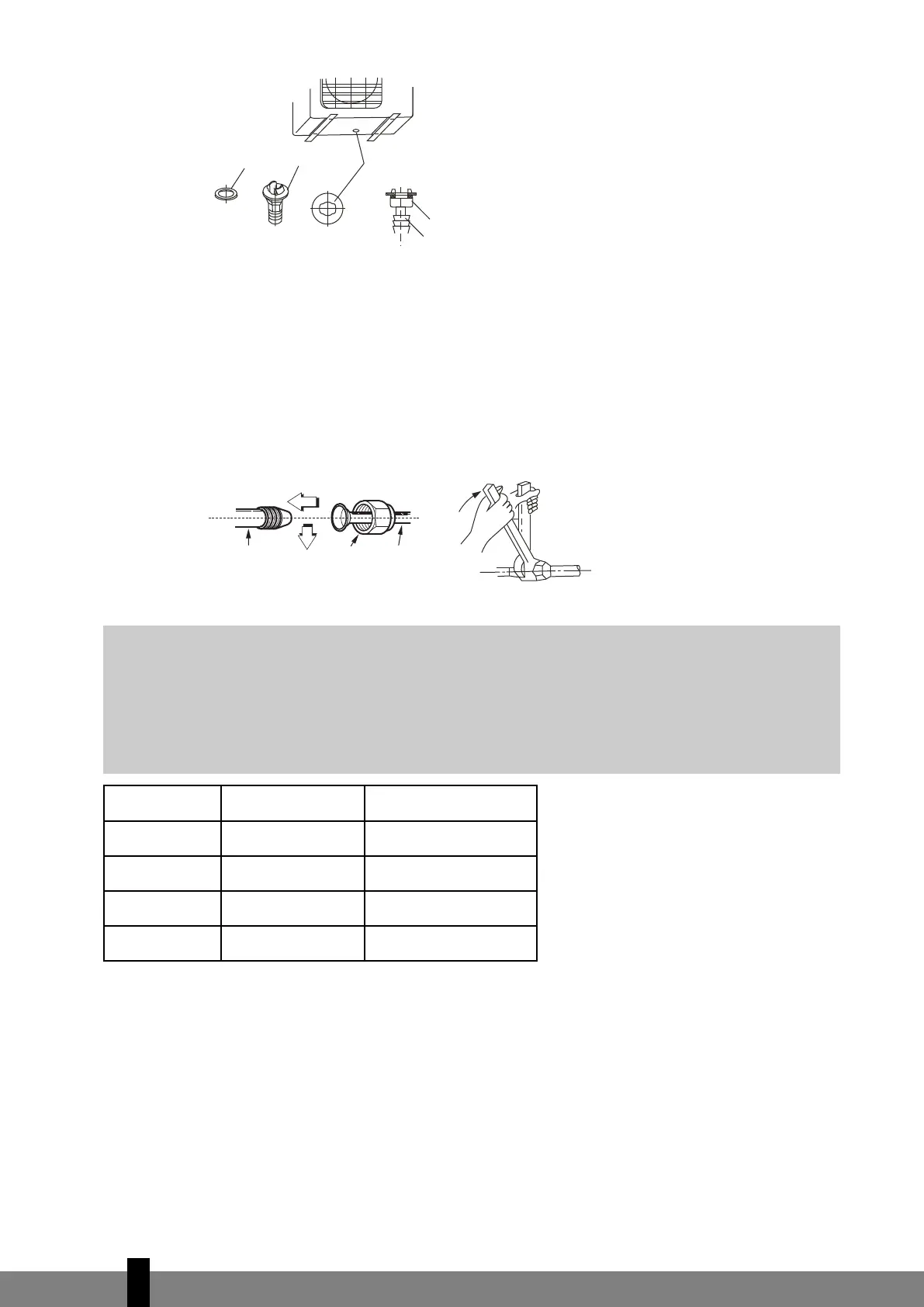

Rys. 13
U
szczelka
Z
łącze instalacji
ściekowej
Otwór w wanience
ś
ciekowej jednostki
z
ewnętrznej
Uszczelka
P
rzewód ściekowy
P
rzewód od jednostki wewnętrznej
N
akrętka złączna
Przewody
Rys. 18
Rys. 19
Średnica
zewnętrzna
Moment dokręcenia
(N. cm)
Dodatkowy moment
dokręcenia (N. cm)
Ø 6,35
1570
(160kgf.cm)
1960
(200kgf.cm)
Ø 9,53
2940
(300kgf.cm)
3430
(350kgf.cm)
Ø12,7
4900
(500kgf.cm).
5390
(550kgf.cm)
Ø16
7360
(750kgf.cm).
7850
(800kgf.cm)
Tabela 1: moment dokręcenia
