Podłączanie kabla zasilającego do jednostki zewnętrznej

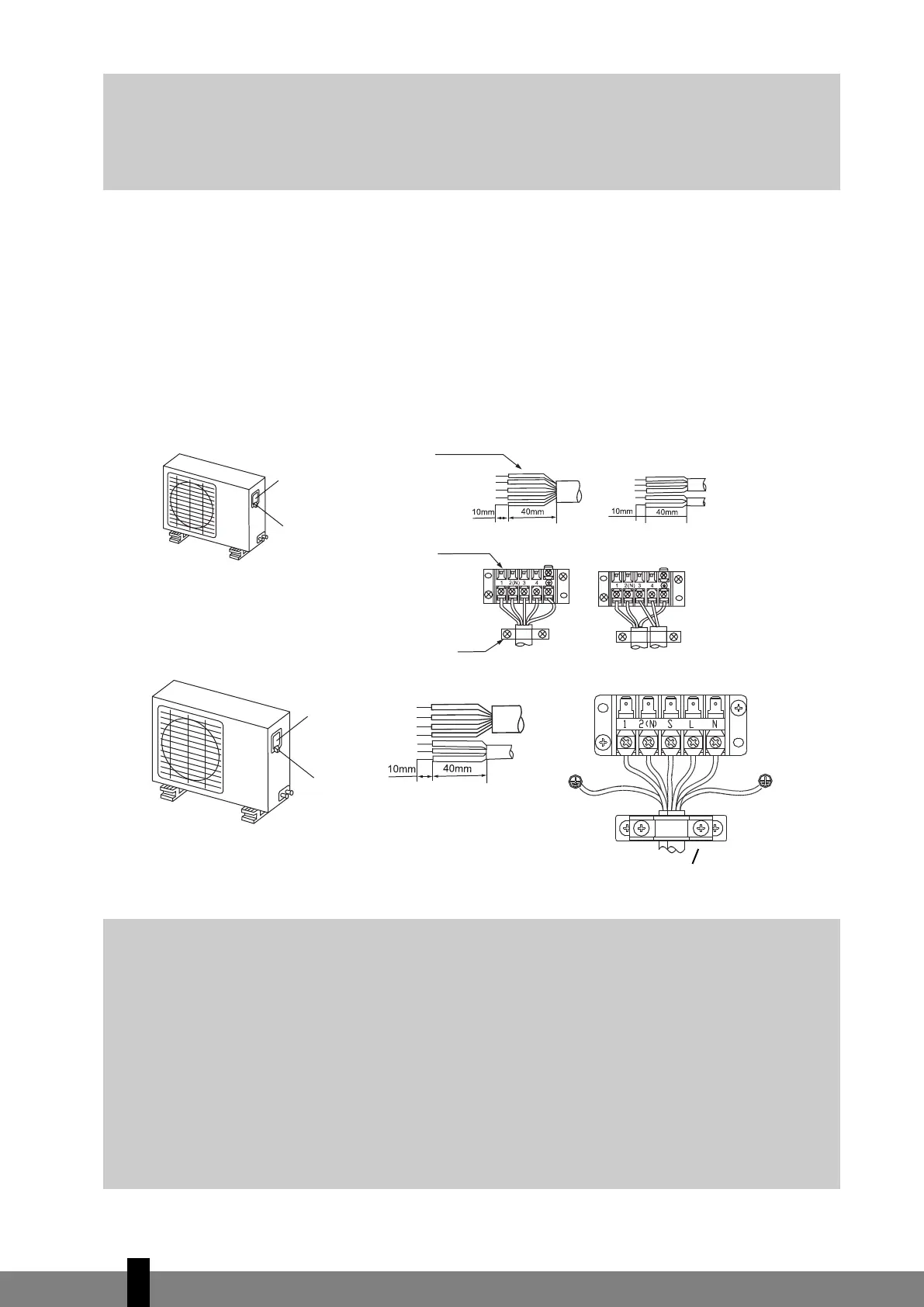

Patrz rys. 21
1. Zdejmij pokrywę skrzynki elektrycznej jednostki zewnętrznej.
2. Podłącz przewody łączące do zacisków o odpowiednich numerach na listwach zaciskowych jednostki wew-
nętrznej i zewnętrznej.
3. Aby zapobiec przedostawaniu się wody, należy uformować pętlę na przewodzie łączącym, jak pokazano na
schemacie montażowym jednostki wewnętrznej i zewnętrznej.
4. Nieużywane przewody (żyły) zaizolować taśmą PCV. Upewnić się, że nie stykają się one z żadnymi elemen-
tami elektrycznymi ani metalowymi.
G
PRZESTROGA
Po spełnieniu powyższych warunków, przygotować instalację elektryczną w następujący sposób:
• Klimatyzator musi mieć zawsze osobny obwód zasilający
, przeznaczony wyłącznie dla tego
urządzenia. Podłączenia elektryczne należy wykonać zgodnie ze schematem znajdującym się na
wewnętrznej stronie pokrywy sterowania.
• Wkręty mocujące instalację elektryczną wewnątrz szafy elektrycznej mogą poluzować się wskutek
drgań, na które narażona jest jednostka podczas transportu. Należy je sprawdzić i upewnić się, czy
są mocno dokręcone. (Ich poluzowanie może spowodować spalenie się przewodów
.)
• Należy sprawdzić parametry źródła zasilania.
• Należy upewnić się, czy napięcie zasilania jest wystar
czające.
G
U
WAGA
Zawsze należy upewnić się, czy podłączenia przewodów elektrycznych z jednostki wewnętrznej do
zewnętrznej są poprawnie wykonane, np., gdy zielony przewód elektryczny jest podłączony do zacisku o
symbolu „L” jednostki wewnętrznej, drugi koniec tego samego zielonego przewodu elektrycznego
powinien być podłączony do zacisku o symbolu „L” jednostki zewnętrznej.
:
94
P
okrywa
Wkręt
Ł
ączówka jednostki zewnętrznej
Przewód łączący
modele o mocy ≤ 6.1 kW
Zacisk przewodu
Pokrywa
Wkręt
Łączówka jednostki zewnętrznej
Zacisk przewodu
m
m
o
o
d
d
e
e
l
l
e
e
o
o
m
m
o
o
c
c
y
y
>
>
6
6
,
,
1
1
k
k
W
W
l
ub
lub
Zacisk przewodu
