• P
o przeniesieniu jednostki w inne miejsce, usunąć powietrze za pomocą pompy próżniowej.
• Należy upewnić się, czy czynnik chłodniczy dodany do klimatyzatora jest w stanie ciekłym.
• Należy używać wyłącznie czynnika chłodniczego podanego na tabliczce znamionowej.
Środki ostrożności podczas obsługi zaworu uszczelniającego
• O
bróć wrzeciono zaworu aż dojdzie do ogranicznika. Nie próbuj otwierać go więcej.
• Dokręć mocno kluczem lub podobnym narzędziem nasadkę wrzeciona zaworu.
• Momenty dokręcenia nasadki wrzeciona zaworu (patrz: tabela 1 momentów dokręcenia na poprzedniej
stronie).

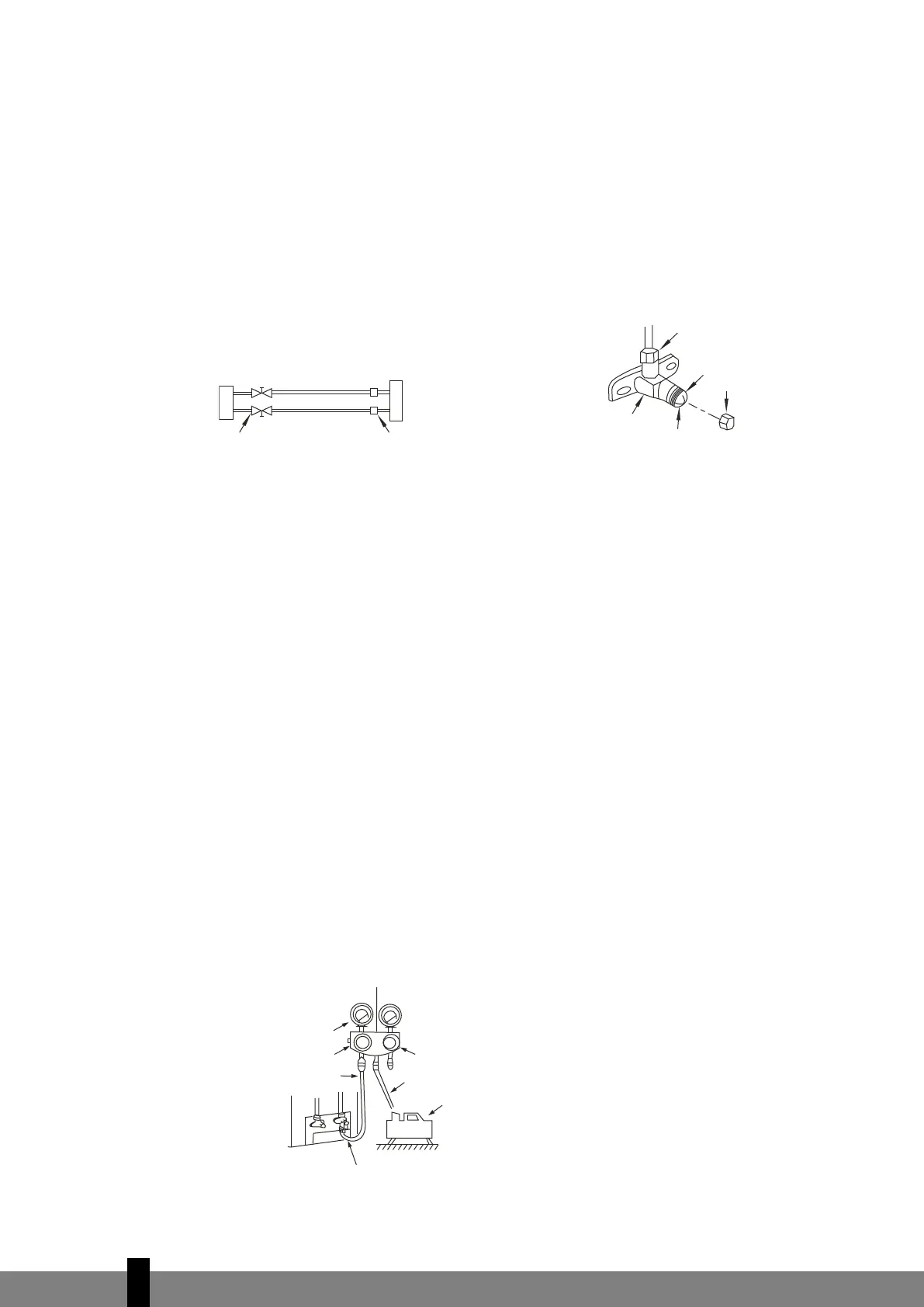

When Using the Vacuum Pump
(Informacje na temat sposobu użycia zaworu na rurze rozgałęźnej można znaleźć w instrukcji obsługi tego zaworu).
1. Całkowicie dokręć nakrętki złączne (rozszerzające), A, B, C, D, podłącz wąż ssący z zaworu na rurze
rozgałęźnej do otworu ssącego zaworu niskociśnieniowego po stronie gazu w stanie lotnym.
2. Podłącz końcówkę węża ssącego do pompy próżniowej.
3. Całkowicie otwórz dźwignię zaworu na rurze rozgałęźnej po stronie niskociśnieniowej.
4. Włącz pompę próżniową, aby rozpocząć usuwanie gazu. Po rozpoczęciu usuwania gazu, lekko poluzuj
nakrętkę złączną zaworu niskociśnieniowego po stronie gazowej i sprawdź, czy powietrze dostaje się do
wewnątrz (hałas podczas pracy pompy próżniowej zmienia się, a manometr sprzężony wskazuje wartość
0 zamiast ujemnej)
5. Po zakończeniu usuwania gazu, całkowicie zamknij dźwignię zaworu na rurze rozgałęźnej po stronie nis-
kociśnieniowej i zatrzymaj pracę pompy próżniowej. Gaz usuwać przez 15 minut lub dłużej i sprawdzić,
czy manometr sprzężony wskazuje wartość –76 cmHg (–1 × 105 Pa).
6. Przekręć wrzeciono zaworu uszczelniającego B o około 45 stopni w kierunku przeciwnym do kierunku ruchu
wskazówek zegara na 6–7 sekund po usunięciu gazu, a następnie ponownie dokręć nakrętkę złączną.
Upewnij się, że ciśnienie wskazywane na manometrze jest nieznacznie wyższe od ciśnienia atmosferycznego.
7. Odłącz wąż ssący od niskociśnieniowego węża ssącego.
8. Otwórz całkowicie trzpienie zaworów uszczelniających B i A.
9. Mocno dokręć nasadkę zaworu uszczelniającego.
.
A
C
D
B
.
A
C
D
B
:
96
Rura r
ozgałęźna
Manometr sprzężony Manometr
-76cmHg
Dźwignia po str
onie niskociśnieniowej
Dźwignia po str
onie wysokociśnieniowej
Wąż ssący
Pompa próżniowa
Wąż ssący
Zawór po stronie niskociśnieniowej
Rys. 24
Rys. 22
J
ednostka zewnętrzna Jednostka wewnętrzna
Z
awór uszczelniający
na jednostce zewnętrz-
n
ej – patrz rys. 25
P
ółzłączka
Nakrętka złączna
O
granicznik
N
asadka
Korpus zaworu
Wrzeciono zaworu
R
ys. 23
