AVISO
• Certifique-se de que a mangueira de drenagem está na parte inferior do molho de tubos.
Posicionar a mangueira no lado superior pode causar transbordamento do recipiente de água
condensada.
• Deixe a mangueira de drenagem ligeiramente inclinada sobre todo o comprimento para que a
água condensada possa escoar facilmente.

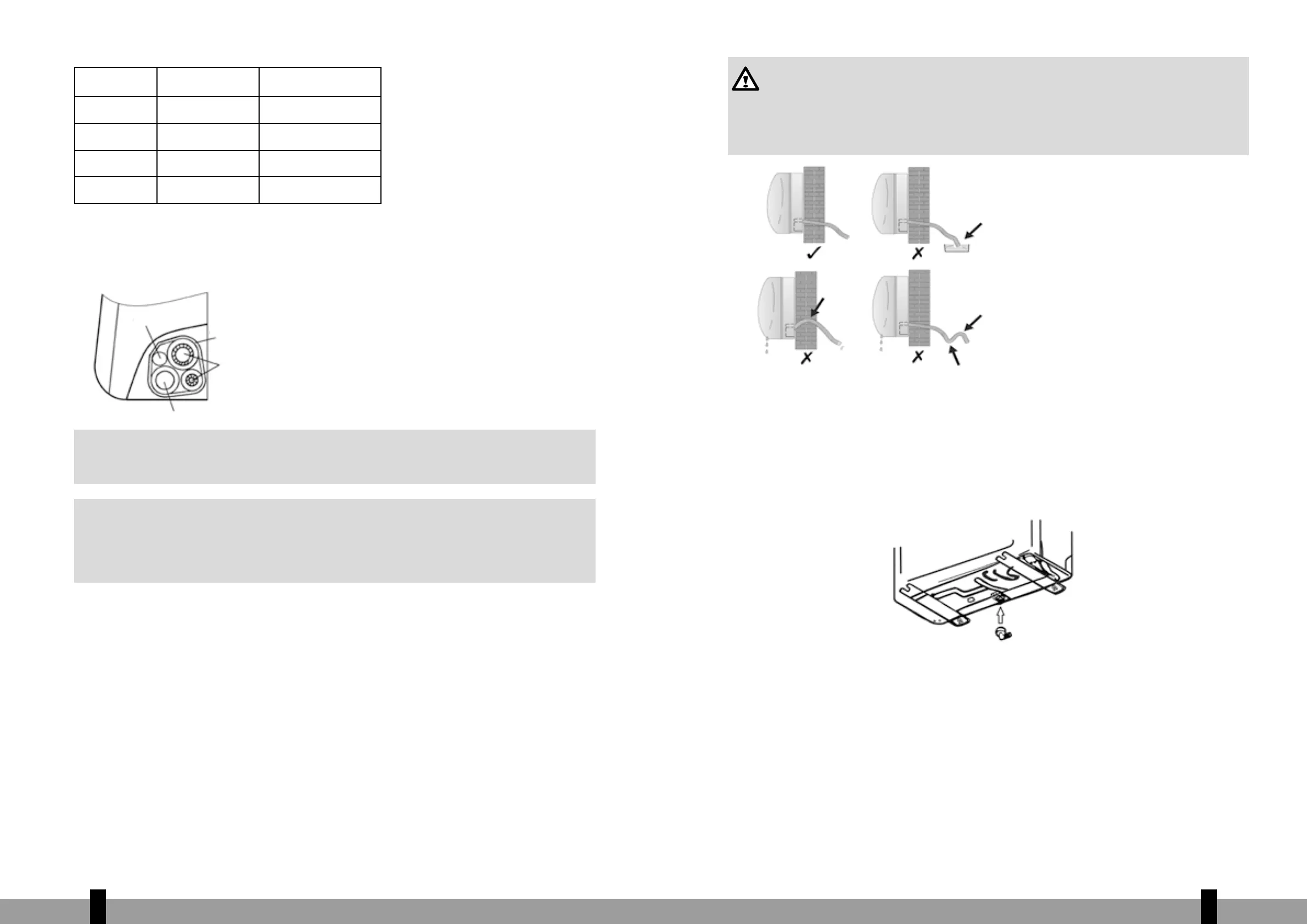

Figura 15
8.2 Ligação do dreno de água condensada da unidade exterior.
Coloque o anel de vedação no tubo de drenagem e posicione o conector do dreno no furo do lado inferior
da unidade exterior. Ligue o tubo de drenagem a uma mangueira de drenagem (não fornecida). Desta
forma, a água condensada que é acumulada no modo de aquecimento do ar condicionado pode ser drena-
da. Consulte a Figura 16.
Figura 16
9. INSTALAÇÃO ELÉTRICA
• Utilize um circuito separado para o ar condicionado. Certifique-se de que o circuito esteja protegido
por um fusível adequado. Consulte a tabela abaixo.
• A tensão de alimentação tem de estar entre os 95–105% da tensão nominal, que está especificada na
placa de classificação.
• O circuito de alimentação tem de ser protegido por um disjuntor com fuga à terra.
• Garanta que o ar condicionado está devidamente ligado à terra.
• Ligue os cabos de acordo com o diagrama de cablagem. Consulte o capítulo 11.
• Toda a cablagem tem de cumprir as normas e regulamentos locais e nacionais e tem de ser ligada por
técnicos qualificados.
Diâmetro exter-
no
Binário
(N.cm)
Binário extra
(N.cm)
Ø 6,35
1500
(153 kgf.cm)
1600
(163 kgf.cm)
Ø 9,53
2500
(255 kgf.cm)
2600
(265 kgf.cm)
Ø 12,7
3500
(357 kgf.cm)
3600
(367 kgf.cm)
Ø 16,0
4500
(459 kgf.cm)
4700
(479 kgf.cm)
e. Isole os encaixes na unidade interior com isolamento para evitar fugas de água condensada.
f. Envolva a tubagem, o cabo de ligação e a mangueira de saída, situada atrás da unidade interior, com
fita adesiva para formar um feixe sólido. Isto facilitará a montagem da unidade interior na placa de
montagem.
Unidade interior
Tubagem
Fita adesiva
Cabo de
ligação
Mangueira de drenagem
Figura 14
G
ATENÇÃO
A tubagem de cobre tem de ser isolada em separado.
G
ATENÇÃO
Seja extremamente cuidadoso a dobrar a tubagem. Certifique-se sempre de que a tubagem está
dobrada e não torcida. No caso de um tubo torcido: substitua o tubo inteiro ou a parte torcida
pois isto pode causar uma fuga de fluido refrigerante e resultar na avaria do ar condicionado.
8. LIGAÇÃO DO DRENO DE ÁGUA CONDENSADA.
8.1 Ligação do dreno de água condensada da unidade interior.
Ligue a mangueira de água condensada fornecida ao encaixe da unidade interior deslizando a mangueira
de água condensada sobre o anel isolante da mangueira da unidade interior. Certifique-se de que a altura
de qualquer secção da mangueira de água condensada não é superior à altura da saída de drenagem e não
coloque a extremidade da mangueira na água. Consulte a Figura 15.
Direcione sempre a mangueira de água condensada sob a tubagem de fluido refrigerante. Isto impede o
transbordamento do recipiente de água condensada.
