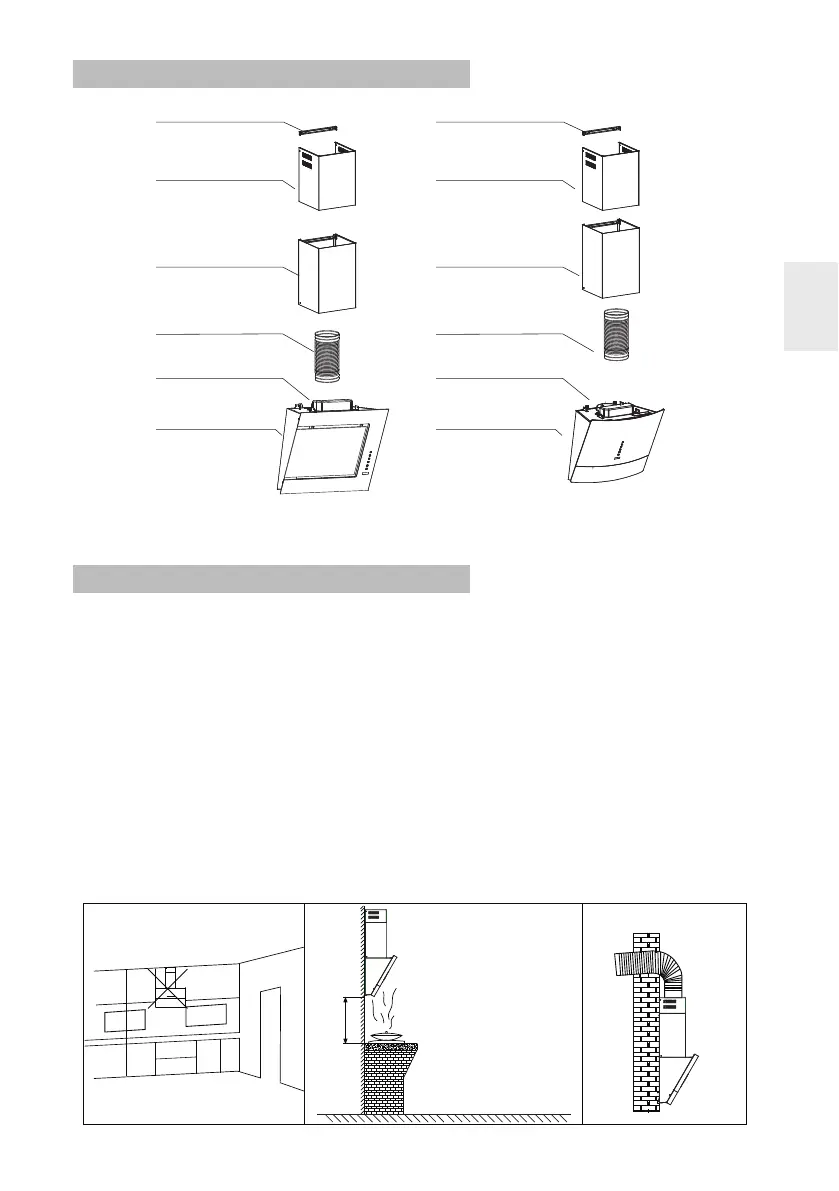

Cubretubo Inferior
Tubo
Cuerpo
Soporte cubretubo
Cubretubo Superior
Salida Aire
4
DVC560B
DVC560W
DVU560B/DVU560W
DVU590B/DVU590W
REQUISITOS DE INSTALACIÓN
Fig. 2
Fig. 3
Fig. 1
650mm
COMPONENTES DEL EQUIPO
Cubretubo Inferior
Tubo
Cuerpo
Soporte cubretubo
Cubretubo Superior
Salida Aire
1. No lo instale en zonas con un gran número de puertas o ventanas, ya que
esto afectará el rendimiento de la campana.(Fig. 1)
2. Instale la campana directamente por encima de la encimera. La distancia
recomendada entre la superficie inferior de la campana y la encimera se
muestra en la.(Fig. 2)
3. Para garantizar el funcionamiento óptimo de la campana, conducto de
evacuación no debe ser superior a 4 metros, ni tener más de dos codos de 90 °,
y su diámetro no debe ser inferior a ø120 mm.(Fig. 3)
4. Después de instalar la campana en la pared, asegúrese de que esté bien
nivelada.
5. No conecte la campana a conductos de salida de combustión o de gas. En
ningún caso conecte la campana a los conductos de ventilación de la
habitación donde se descargan los gases de equipos de calefacción.
ES
