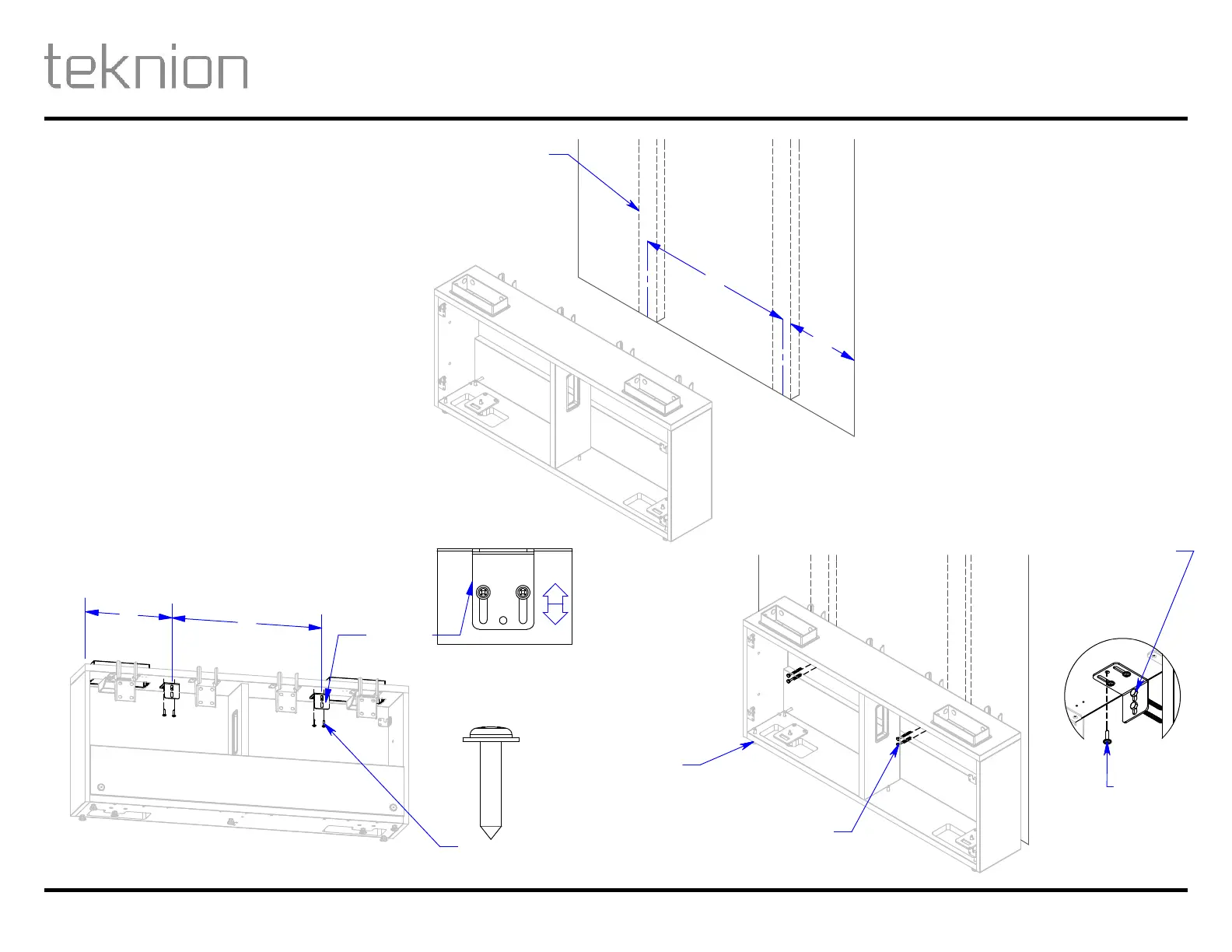

Teknion BM_R - Installation Step #3.2: Locating Wall Studs; Installation Step #3.3: Wall Mounting Layout; Installation Step #3.4: Wall Mounting Fasteners; Installation Step #3.5: Fastener Detail

X
Y
#3.3
E07-0077
#10 x 7/8"
Y
X
A15-64418
#3.2
Locate studs
Localiser les montants
WALL/MUR
Expansion Casegoods Installation Guide / Guide d'installation
2021-01-19 14:27
BM_R, BH_WB, BH_CB, BH_PT, BH_MT, BH_EP, BH_LB, BH_L, BH_LT, BH_RB, BH_PP & BHK__ -
Height-Adjustable Table & Kneespace - Mid-Height / Table ajustable en hauteur & Module - Mi-Hauteur
2 / 9
L04-64040_R01
2046
For additional information on this installation contact Technical Support. Pour plus d'informations sur cette installation contactez le support technique.
#3.4
Position against
wall and level.
Positionner sur
le mur et niveler.
See next page for
anchoring requirements
Voir page suivante pour les
exigences de fixation
#3.5
E07-0077
#10 x 7/8"
2 screws per brackets must
be fixed to the studs
2 vis par support doivent être
fixées aux montants
