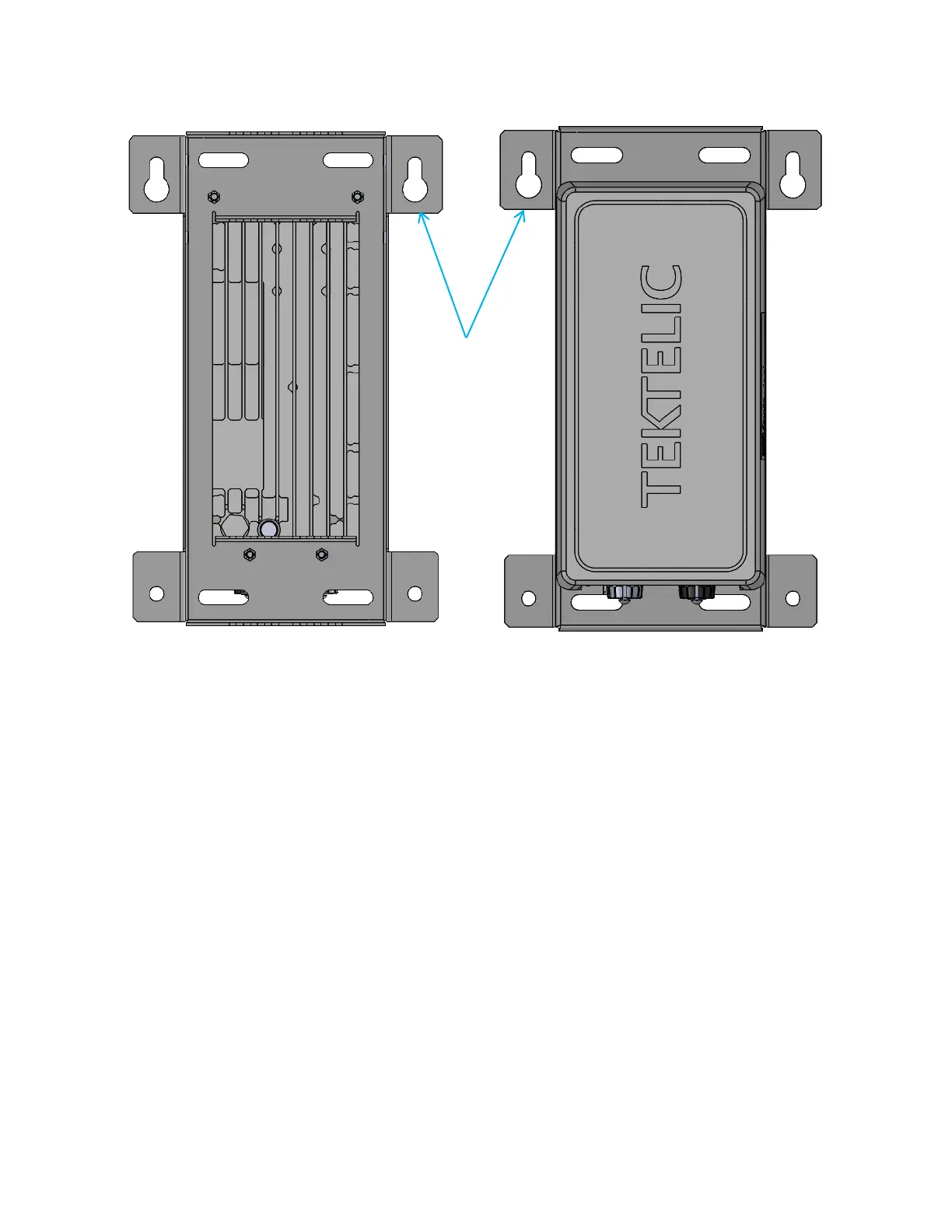

Figure 10: Kona Macro Gateway Module avec support de montage
Assurez-vous que la structure sur laquelle la passerelle est montée est sécurisée et capable de
supporter une charge permanente d'au moins 136 kg (300 lb). La zone ci-dessous doit être libre
de toute obstruction à l'entrée de câble.
La procédure de montage mural Kona Macro Gateway est la suivante:
1. Visser le support de montage mural au module de passerelle à l'aide des boulons et des
rondelles fournis.
2. Installez 2 boulons M8 fournis dans le mur à un espacement central de 139,7 mm (5,5
"), laissant les têtes en saillie avec un espace de 2 mm de la surface du mur.
3. Accrochez la Kona Macro Gateway avec le support des deux boulons en insérant les
fentes en trou de serrure au sommet du support sur les 2 boulons et en serrant les
boulons..
4. Insérer et serrer deux boulons M8 supplémentaires fournis dans le site à travers les
trous au bas du support..
La procédure de montage du poteau Kona Macro Gateway est la suivante:
