Kona Macro User Guide T0005158_UG Version 0.6
TEKTELIC Communications Inc. Confidential Page 30 of 32

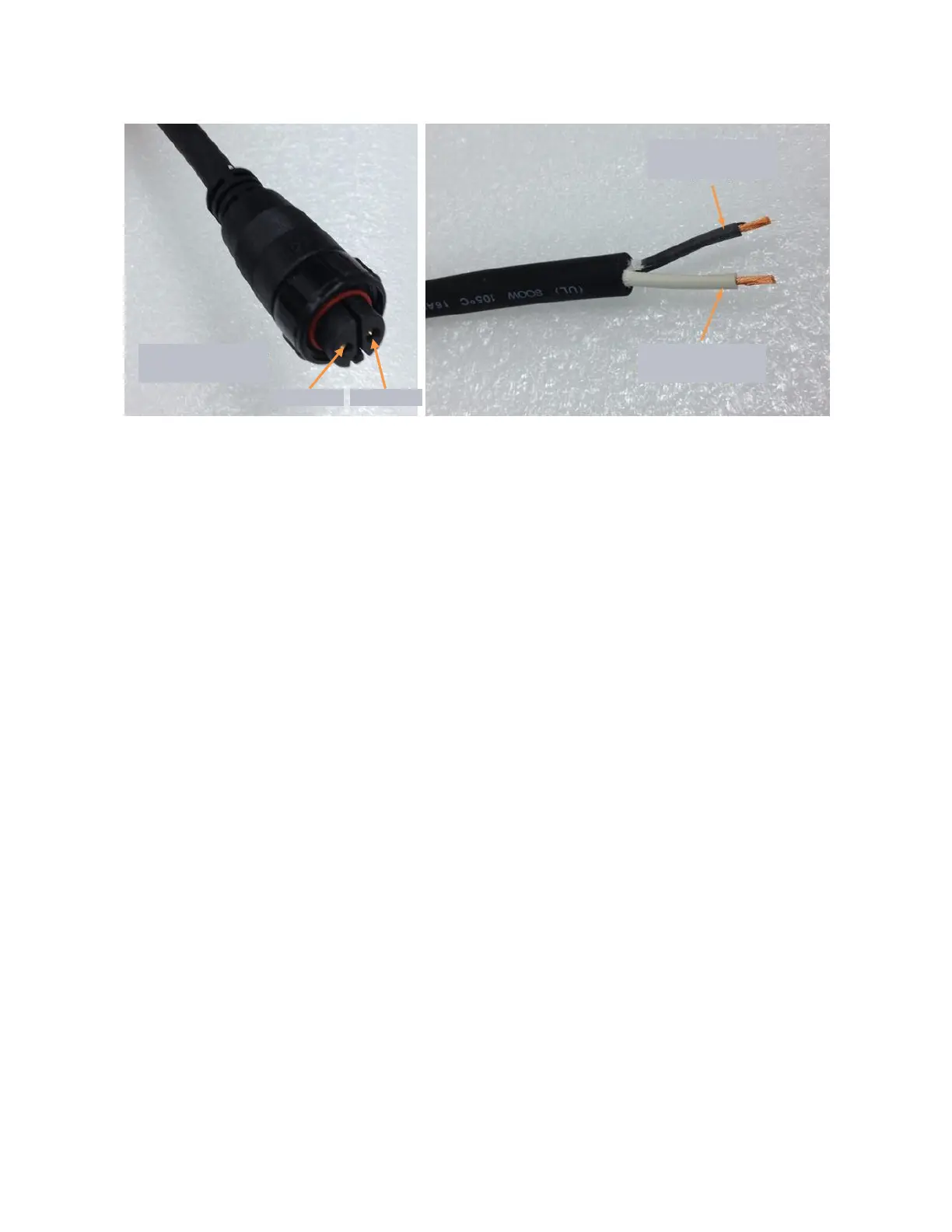

Figure 12: Polarité de connexion du connecteur CPC d'alimentation CC directe
5.7 Installation du câble RF
L'installation de Kona Macro Gateway nécessite une connexion à une antenne RF LoRa. Le câble
RF se branche sur le connecteur N-Type situé sur la cloison de la passerelle. Serrez le connecteur
de 1,7 à 2,3 Nm (15 à 20 po · lbs). L'interface du connecteur de type N à un câble n'est pas étanche
et doit être scellée pour être utilisée à l'extérieur. TEKTELIC recommande de scotcher avec le kit
d'imperméabilisation sans fil Scotch, WK-101. Suivez les procédures d'enregistrement décrites
par le fournisseur de ce système de bande.
Notez que l'antenne du modem 3G / 4G est interne à la Kona Macro Gateway.
5.8 Installation du câble Ethernet en cuivre
Le port Ethernet Kona Macro Gateway peut être utilisé temporairement pour la mise en service
et la maintenance ou peut être connecté en permanence pour le backhaul. Lorsque le port n'est
pas utilisé, le capuchon de protection résistant aux intempéries doit être installé. Lorsque le port
est un connecteur permanent pour le backhaul, le connecteur d'accouplement étanche Table 5
doit être utilisé.
Le câble Ethernet doit avoir un minimum de 24 conducteurs AWG et doit être évalué pour une
application extérieure conformément aux codes électriques locaux et nationaux.
