Kona Micro User Guide T0005281_UG Version 1.2
TEKTELIC Communications Inc. Confidential Page 24 of 29

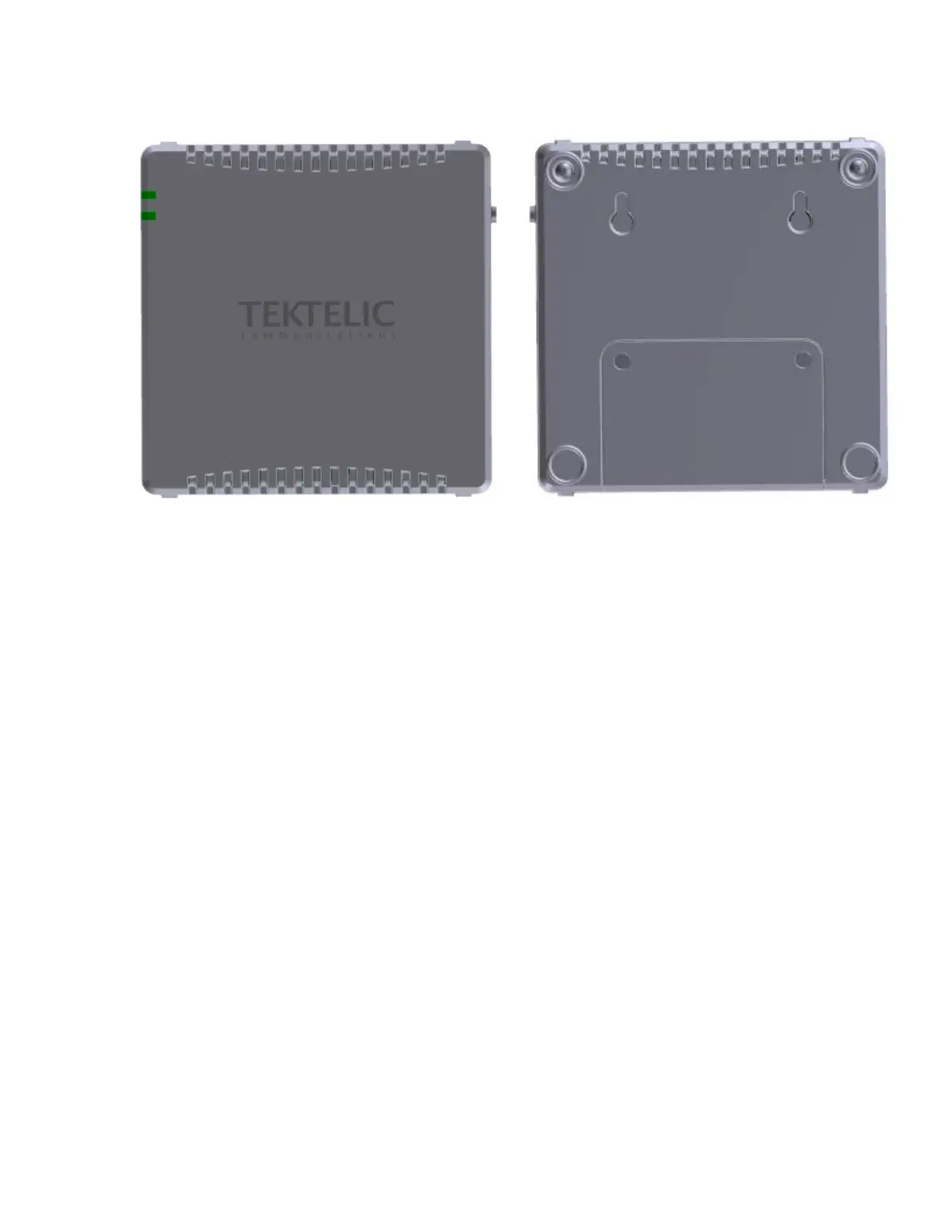

Figure 10: Kona Micro Gateway Orientation de montage mural
Assurez-vous que le mur sur lequel la passerelle est montée est bien fixé, plat et capable de
supporter une charge d'au moins 0,5 kg (1,1 lb).
La procédure de montage mural Kona Micro Gateway est la suivante:
1. Installez les vis M3 dans le mur
2. Installez 2 vis M3 fournies dans le mur à un espacement central de 60 mm (2,4 "), en
laissant les têtes de vis dépasser d'un espace de 3 mm de la surface de la paroi.
3. Accrochez la Kona Micro Gateway en montant les deux fentes en trou de serrure sur les
vis.
5.4. Installation directe du câble d'alimentation CC
La Kona Micro Gateway est alimentée par l'adaptateur secteur AC-DC fourni. L'adaptateur fournit
12 VDC avec embout interne positif comme indiqué ci-dessous dans Figure 10. L'embout du
connecteur est un connecteur DC Barrel standard-fiche droite avec 2,1 mm (intérieur), 5,5 mm
(extérieur) diamètres.
