インストール手順
インストール手順

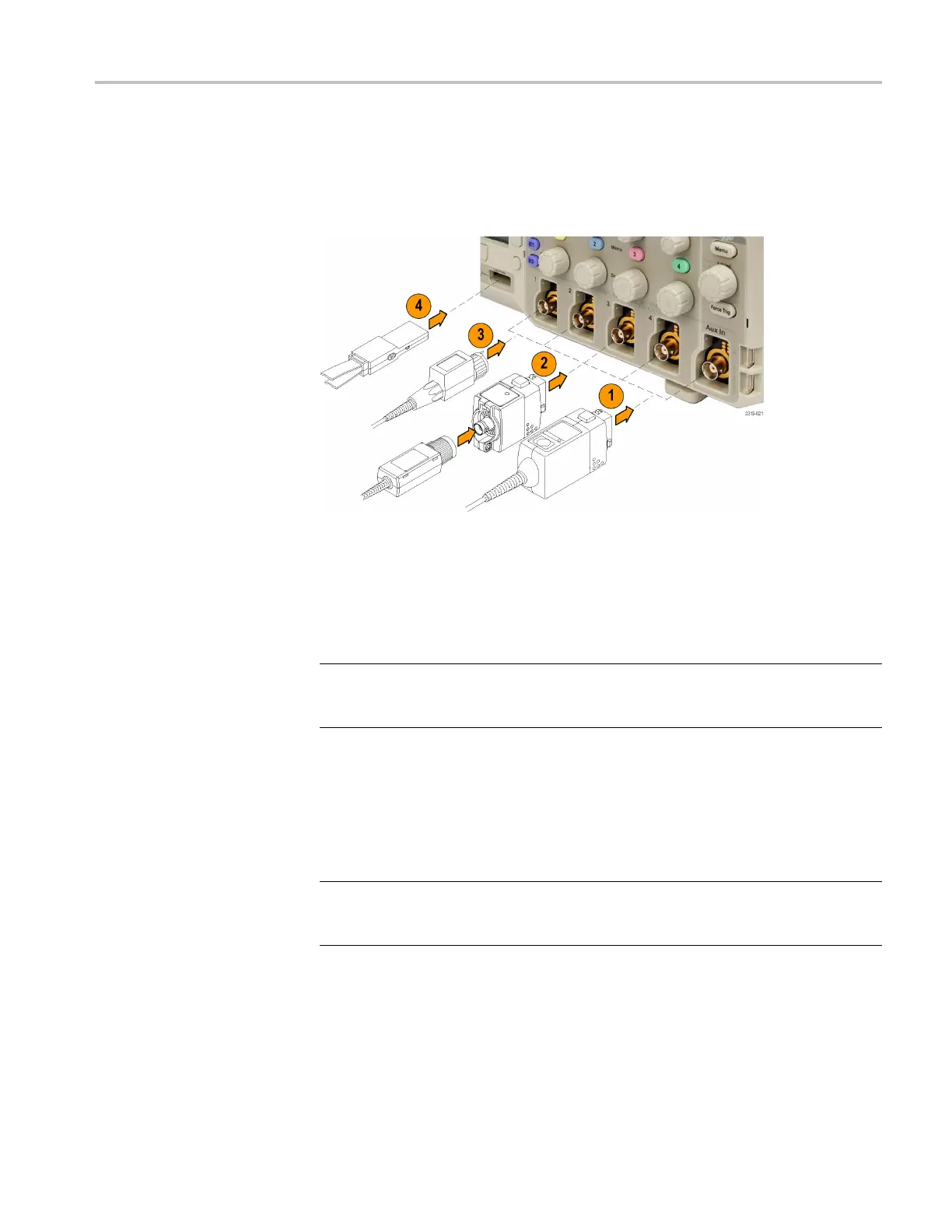

プローブの接続
オシロスコープとプローブは次の方法で接続できます。
1. Tektron
ix 汎用プローブ・インタフェース（TekVPI）
これらのプローブは、画面上のメニューおよびリモート設定可能な機能を
通して、オシロ
スコープとの双方向通信をサポートしています。 リモート・コ
ントロールは、ATE（自動テスト環境）などで、システムのプローブ・パラメー
タをプリセットする場合に役立ちます。
注： MSO2000B シリーズおよび DPO2000B シリーズ・オシロスコープではさまざ
まなプローブを使用できます。詳細については、当社 Web サイトの Oscilloscope
Probe and Accessory Selector Tool をご利用ください。
2. TPA-BNC 型\アダプタ
プロー
ブに電力を供給したり、スケーリング情報や単位情報をオシロスコー
プに取り込むなど、Tek Probe II プローブの機能を使用できるようになりま
す。
注： TekVPI プローブと TPA-BNC アダプタを使用するには、TekVPI 外部電
源アダプタ（当社部品番号 119‑7465‑XX）をサイド・パネルの Probe Power（プ
ローブ電源）コネクタに接続します。
3. 通常の BNC インタフェース
MSO2000B and DPO2000B Installation and Safety Instructions 49
