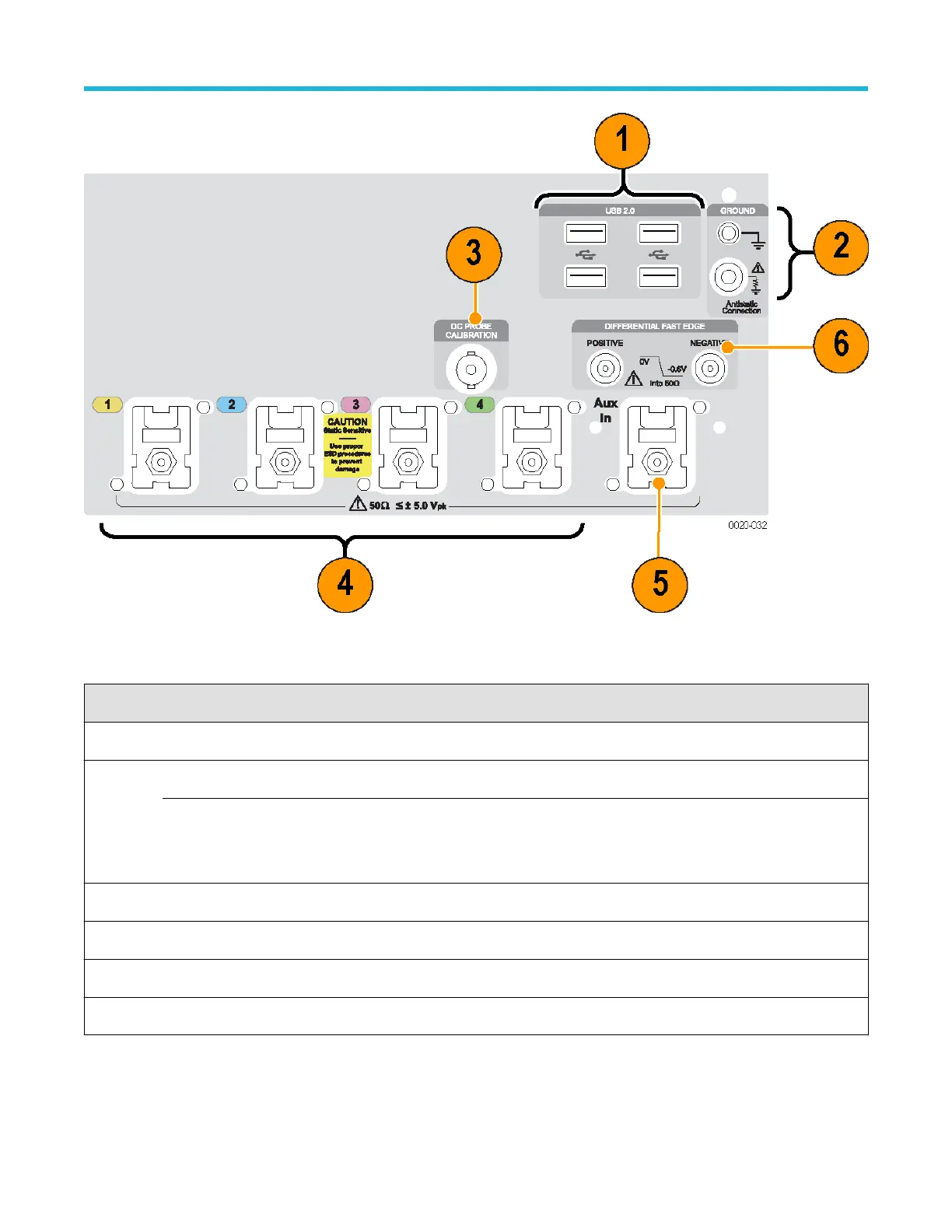

图 2: TekConnect 通道
表 1: 前面板连接器
标识符
连接器 说明
1
USB 2.0 四个 USB 连接器。
2
机箱接地 香蕉型接地连接。
通过 1 MΩ 电阻接地
香蕉型接地连接。
在连接和断开电缆以及 TekConnect 适配器时，佩戴接地
的防静电腕带将身体上的静电电压放掉。
3
直流探头校准 探头校准输出
4
1、2、3 和 4（模拟输入） 这些连接器提供模拟信号。
5
辅助输入
辅助触发输入
6
差分快速边沿 差分快速边沿步进输出。
前面板连接器
10
