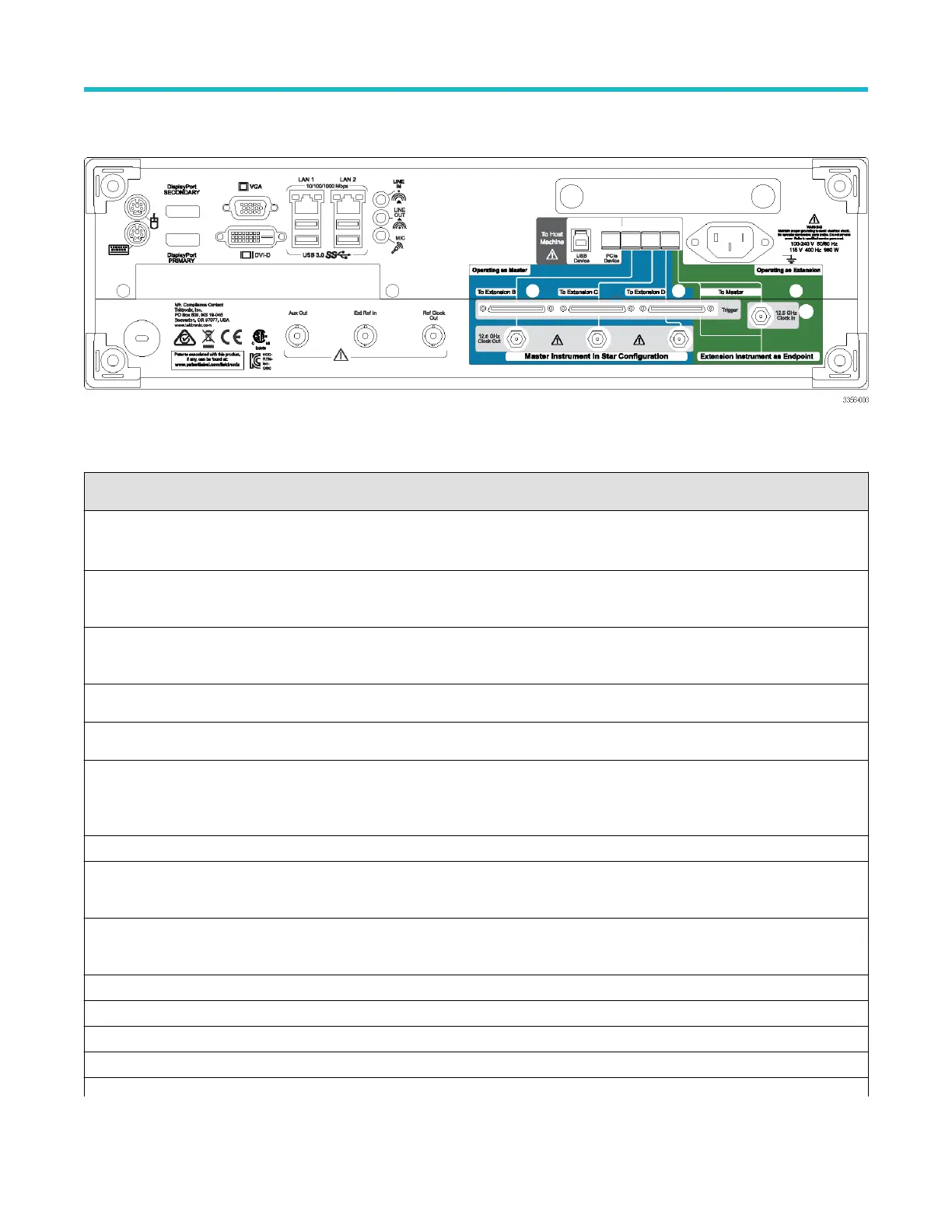

후면 패널 커넥터
2: 후면 패널 커넥터
커넥터 설명
PCIe 외부 장치를 연결하거나 다중 장비 시스템을 구성하는 필요한 PCIe 포트입니다.
12.5 GHz 클럭 입력 다중 장비 구성에서 사용되는 외부 클럭 신호를 제공하는 필요한 SMA 유형 커넥터입니
.
12.5 GHz 클럭 출력 샘플링 속도와 관련된 고속 클럭을 제공하는 필요한 SMA 유형 커넥터입니다. 클럭은
다중 장비 구성에서 사용됩니다.
트리거 UltraSync 트리거 버스입니다.
LAN 장비를 네트워크에 연결하는 필요한 RJ-45 커넥터입니다.
USB 3.0 마우스, 키보드 또는 기타 USB 장치 등과 같은 장치를 연결하는 필요한, 4개의 USB 3.0
스트 커넥터(유형 A)입니다. 텍트로닉스에서는 제공된 마우스 키보드 이외의 USB 장치
대해서는 지원이나 장치 드라이버를 제공하지 않습니다.
USB USB 장치 커넥터입니다.
VGA 확장 데스크톱 작업을 위한 모니터를 연결하는 필요한 VGA 포트입니다. DVI 모니터를
VGA 커넥터에 연결하려면 DVI-VGA 어댑터를 사용하십시오.
DVI-D
장비 디스플레이를 프로젝터나 평면 LCD 모니터로 전송하려면 DVI-D 비디오 포트를 사용합
니다.
디스플레이 포트 커넥터는 디지털 디스플레이 인터페이스를 제공합니다.
PS/2 마우스 커넥터는 PS/2 마우스용입니다.
PS/2 키보드 커넥터는 PS/2 키보드용입니다.
오디오 이러한 커넥터는 마이크 입력, 라인 입력 라인 출력을 제공합니다.
이어짐
후면 패널 커넥터
12
