熟悉示波器

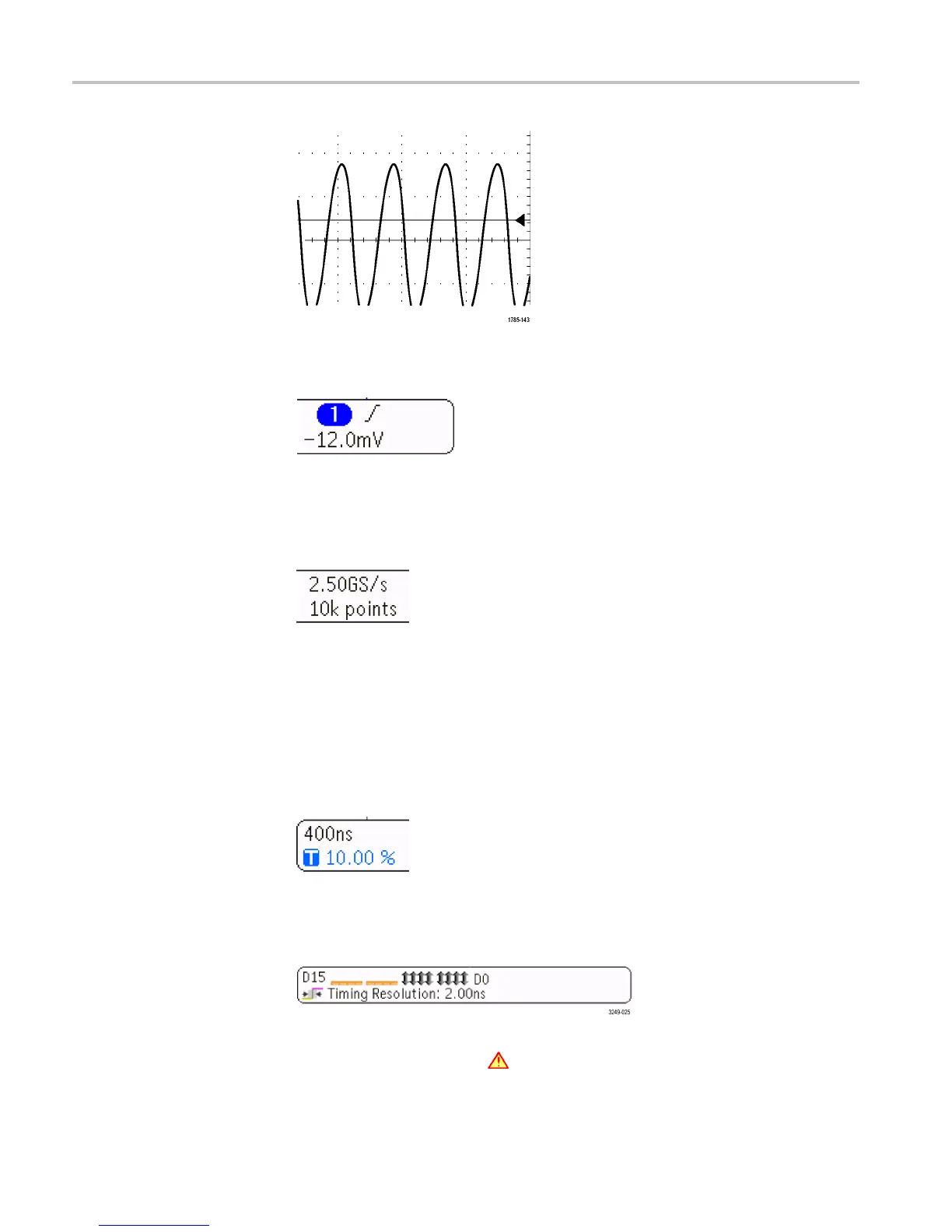

9. 触发读数显示触发源、斜率和电平。其他触发类型的触发读数显示其
他参数。
10.记录长度/采样速率读数的顶行显示采样速率。使用“Horizontal Scale
（水平标度）”旋钮即可对它进行调整。底行显示记录长度。按下菜
单上的“Acquire（采集）”和“Record Length（记录长度）”按钮，
即可对它进行调整。
11.水平位置/标度读数出现在水平标度的顶行内（使用“Horizontal Scale
（水平标度）”旋钮调节）。当“Delay Mode（延迟模式）”打开时，
底行内显示从 T 符号至扩展点图标之间的时间（使用“Horizontal
Position（水平位置）”旋钮调节）。使用“Horizontal Position
（水平位置）”在触发发生的时间和实际捕获数据的时间之间插入添
加的延迟时间。插入负时间将捕获更多预触发信息。当“Delay Mode
（延迟模式）”关闭时，底行内以百分比形式显示采集内触发的时间
位置。
12. “定时分辨率”读数显示数字通道的定时分辨率。定时分辨率是取样
之间的时间，为数字取样速率的倒数。当 MagniVu 控件开启时，读数
上会出现 MagniVu。
13. 测量读数显示选定的测量。每次最多可选择八个测量。如果垂直限幅条
件存在，则会出现，
符号，而不会出现预期的数字测量值。部分波
128 MDO3000 Installation and Safety Instructions
