PARTS LOCATION GRID
CKT GRID CKT GRID CKT GRID CKT GRID
NO LOC NO LOC NO LOC NO LOC
C14 B3 P12 B3 R32 B2 R102 D2
C36 C3 P48 C3 R33 B2 R104 D2
C40 D3 P75 D1 R36 C3 R106 D2
C55 C2 P90 B1 R38 C3 R110 D1
C70 A2 P110 D2 R40 C3 R112 D2
C76 B1 P1248 A3 R42 D3 R113 D2
C104 D1 P1251 C1 R43 D3 R1250 A3
C106 D2 P1253 A3 R45 C3
C110 D1 R52 C2 S12 A3
C1246 D1 Q20 B3 R53 C2
C1248 C1 Q22 C3 R55 C2 TP36 C2
C1250 D1 025B2 R56 B2
026 C2 R57 B2 U40 D3
CR16 B3 030B2 R60 C2 U60 C2
CR17 B3 Q100 D2 R62 C2 U70 Al
CR25 B2 0102 D2 R64 C2
CR26 B2 Q110 D2 R66 C1 VR20 C3
CR82 D1 R70 B1 VR22 B3
CR84 D1 R12 A3 R72 B1 VR65 C1
CR86 D1 R14 B3 R73 Al
CR1246 C1 R16 B3 R75 B1
CR1248 C1 R20 C3 R76 B1
CR1250 C1 R22 C3 R90 B2
R25 B3 R92 Al
J12 B3 R28 B2 R95 Al
J90 B1 R30 B2 R100 D1

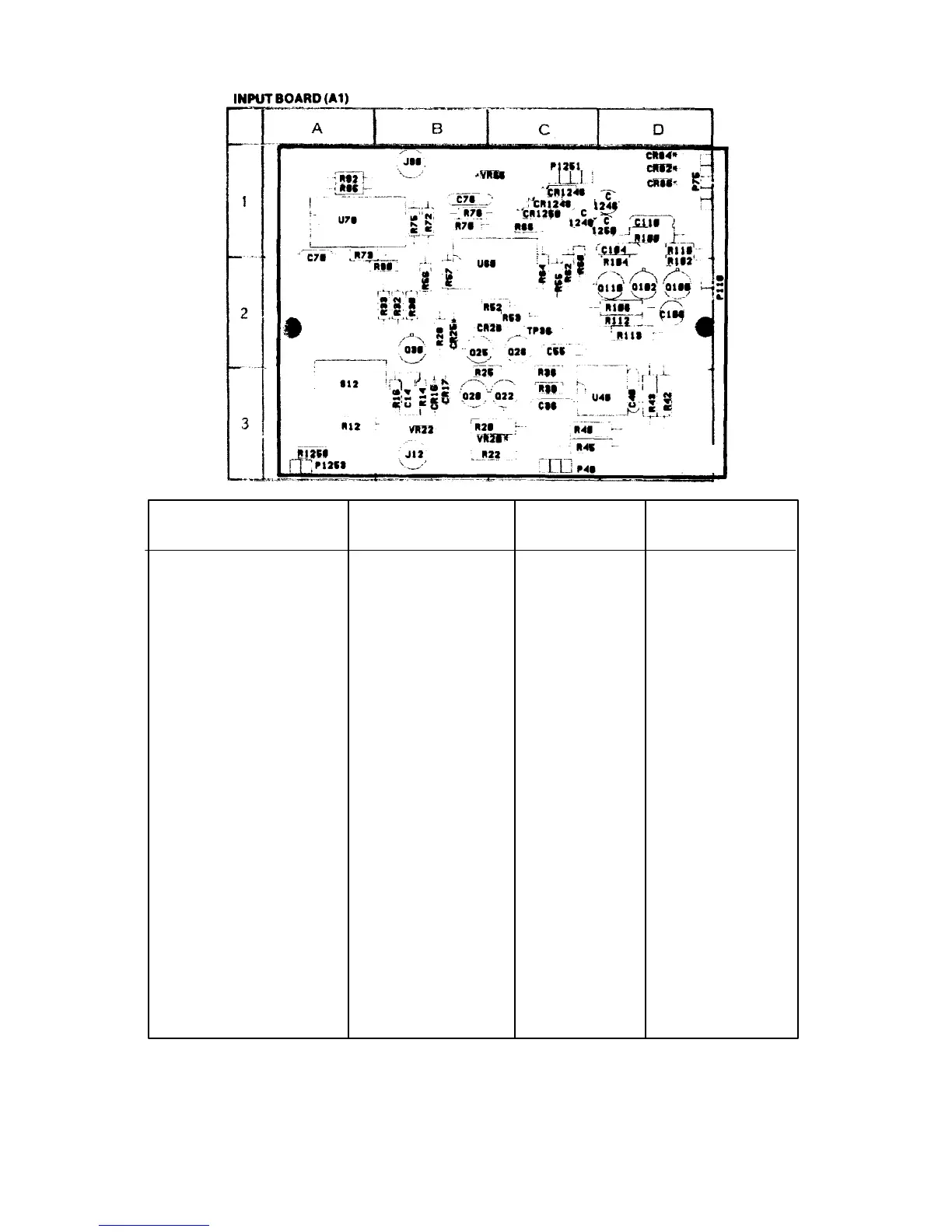

Figure 5-1 . A1 board component locations .
5-2
