Dispositif V I max. Function
1 2 Ligne 230 Vac 2,2 A Alimentation logique de commande 3 4 F1
230 Vac 2,5 A Moteur Ouverture (ou Fermeture) / Lumière 1
4 5 F2
230 Vac
2,5 A Moteur Fermeture (ou Ouverture) / Lumière 2
6 7 P1 Touche de commande 1 (contact normalement ouvert N.O.) 7 8 P2 Touche de commande 2 (contact normalement ouvert N.O.)
Terre Borne de terre
Borne

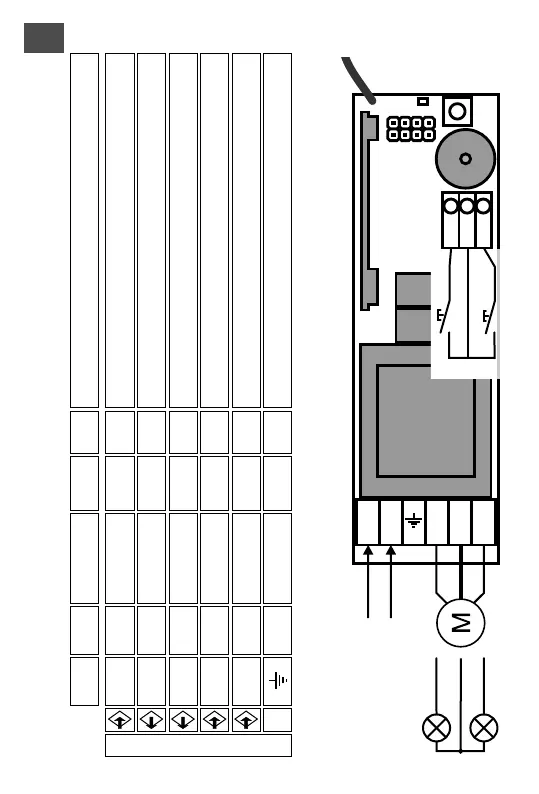

1 2 3 4 5
6 7 8
COM.COM.
F1F1
230 V
50/60 Hz
F2F2
Borne de terre
P1 P2
Function
Ouverte Ferme
Rolling code
(T10 NOIRE)
Moteur/
Lumières
X
X
Inversion
moteur
X
X
Touches
Ouverture-
Fermeture/pas à
pas-horloge
X
X
Description Code variable désactivé Code variable actif Modalité MOTEUR Modalité LUMIÈRES Sortie moteur standard Sortie moteur inverse (quant on ferme ce cavalier le moteur tourne dans le sens contraire) P1 touche Ouverture (ou Fermeture), P2 touche Fermeture (ou Ouverture), P1+P2
commande STOP
P1 entrée horloge, P2 Touche Pas à Pas
JUMPER
F1 F2 F3 F4
Temporisateur
lumières
(modalité
LUMIÈRES)
X
X
Sortie lumières standard (on/off) Sortie lumières temporisée 30 secondes
Modalité touches
P1, P2 (modalité
LUMIÈRES)
X
X
P1 touche ON/OFF Lumière 1 - P2 touche ON/OFF Lumière 2 P1 ON Lumières 1 et 2 - P2 OFF Lumières 1 et 2
