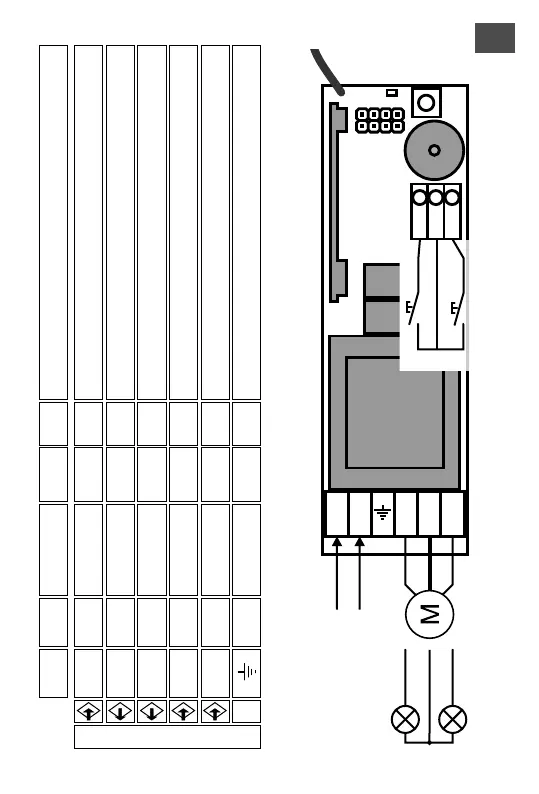

Fig. 1
1 Cable antena
2. Jumper configuraciones
3. Led
4. Pulsador de programación
5. Zumbador
6 Regleta de conexiones entrada pulsadores de mando
7 Regleta de alimentación / salida motor-luces
LA INSTALACION del equipo debe ser efectuada, "SEGUN LOS
CANONES", por personal que reúna los requi-sitos impuestos por las leyes
vigentes y siguiendo las normativas EN 13241-1, EN 12453 y EN 12445
relativas a la seguridad de los automatismos.
Consejos para una instalación eléctrica correcta:
-La sección de los cables debe calcularse según su longitud y la corriente
máxima.
-No utilice un cable único multipolar para línea de alimentación, motores y
mandos. Los mandos deben tener un cable propio.
DESCRIPCION DE LAS PIEZAS
CONEXIONES ELÉCTRICAS Y MODO DE FUNCIONAMIENTO
18
19
Mor. n. Mor. n. Dispositivo V I max. Función
1 2 Linea 230 Vac 2,2 A Alimentación de la central
3 4 F1
230 Vac 2,5 A Motor Abrir (o Cerrar) / Luz 1
4 5 F2
230 Vac
2,5 A Motor Cerrar ( o Abrir) / Luz 2
6 7 P1 Pulsador de mando 1 (contacto normalmente abierto N.A.)
7 8 P2 Pulsador de mando 2 (contacto normalmente abierto N.A.)
tierra Borne de tierra
Terminal
1 2 3 4 5
6 7 8
COM.COM.
F1F1
230 V
50/60 Hz
F2F2
P1 P2
- No efectue el cableado ni las modificaciones sin haber cortado la
alimentacion.
- La inobservancia de dichas instrucciones puede afectar el
funcionamiento correcto del equipo.
TELCOMA S.r.l. no se asume ninguna responsabilidad por posibles
problemas de funcionamiento o daños causados por su
inobservancia.
RECOMENDACIONES
