NL
Functie
n. Off On
Beschrijving
Opmerkingen
Door gedurende de openingsbeweging op de knop P/P te drukken, blokkeert de slagboom, door hem
opnieuw in te drukken gaat hij dicht. Door gedurende de sluitbeweging op de knop P/P te drukken.
blokkeert de slagboom, door hem opnieuw in te drukken gaat hij open.
Door gedurende de openingsbeweging op de knop P/P te drukken, blokkeert de slagboom en gaat dan
dicht. Door gedurende de sluitbeweging op de knop P/P te drukken, blokkeert de slagboom en gaat dan
open.
Wanneer gedurende de opening op de knop P/P wordt gedrukt, gebeurt er niets. Wanneer gedurende de
pauze op de knop P/P wordt gedrukt, gebeurt er niets. Door gedurende de sluitbeweging op de knop P/P
te drukken, blokkeert de slagboom voor enkele seconden en gaat dan open.
Wanneer gedurende de opening op de knop P/P wordt gedrukt, gebeurt er niets. Wanneer gedurende de
pauze op de knop P/P wordt gedrukt, gaat de slagboom dicht. Door gedurende de sluitbeweging op de
knop P/P te drukken, blokkeert de slagboom voor enkele seconden en gaat dan open.
Fotocel
Open altijd
“Woonflat”
Voetgangersdoor
gang
Uitgeschakeld
Uitgeschakeld
Uitgeschakeld
Uitgeschakeld
Uitgeschakeld
Ingeschakeld
Ingeschakeld
Ingeschakeld
Ingeschakeld
Ingeschakeld
Open-Sluit
met omkeer uitgesloten
gedurende de
opening
Klok
Open-Sluit
Vaste druklijst
Open-Stop-Sluit
Het knipperlicht wordt gelijktijdig met de motor van stroom voorzien.
Na een complete openingsbeweging, zal de besturingseenheid alleen hersluiten met een handmatige bedieningsinstructie.
Het knipperlicht wordt 5 seconden vóór elke beweging van stroom voorzien.
Zie de tekst p.62.
Na een complete openingsbeweging, zal de besturingseenheid hersluiten na de geprogrammeerde pauzetijd.
De m. dient om de traagheid van zware autom. te overwinnen. Als de rem geactiveerd is dan schakelt hij
aan het einde van elke bew. in.
De activering van de fotocel reduceert de pauzetijd, wat de waarde hiervan ook was, tot 2 seconden.
Préwaarschuwing
Autotest
fotocellen
Modus
ingang
Jolly
Modus Ingang
Stap-voor-stap
en
Radiokanaal
(CH1)
Niet
gebruikt
Moterrem
Hersluiting
foto

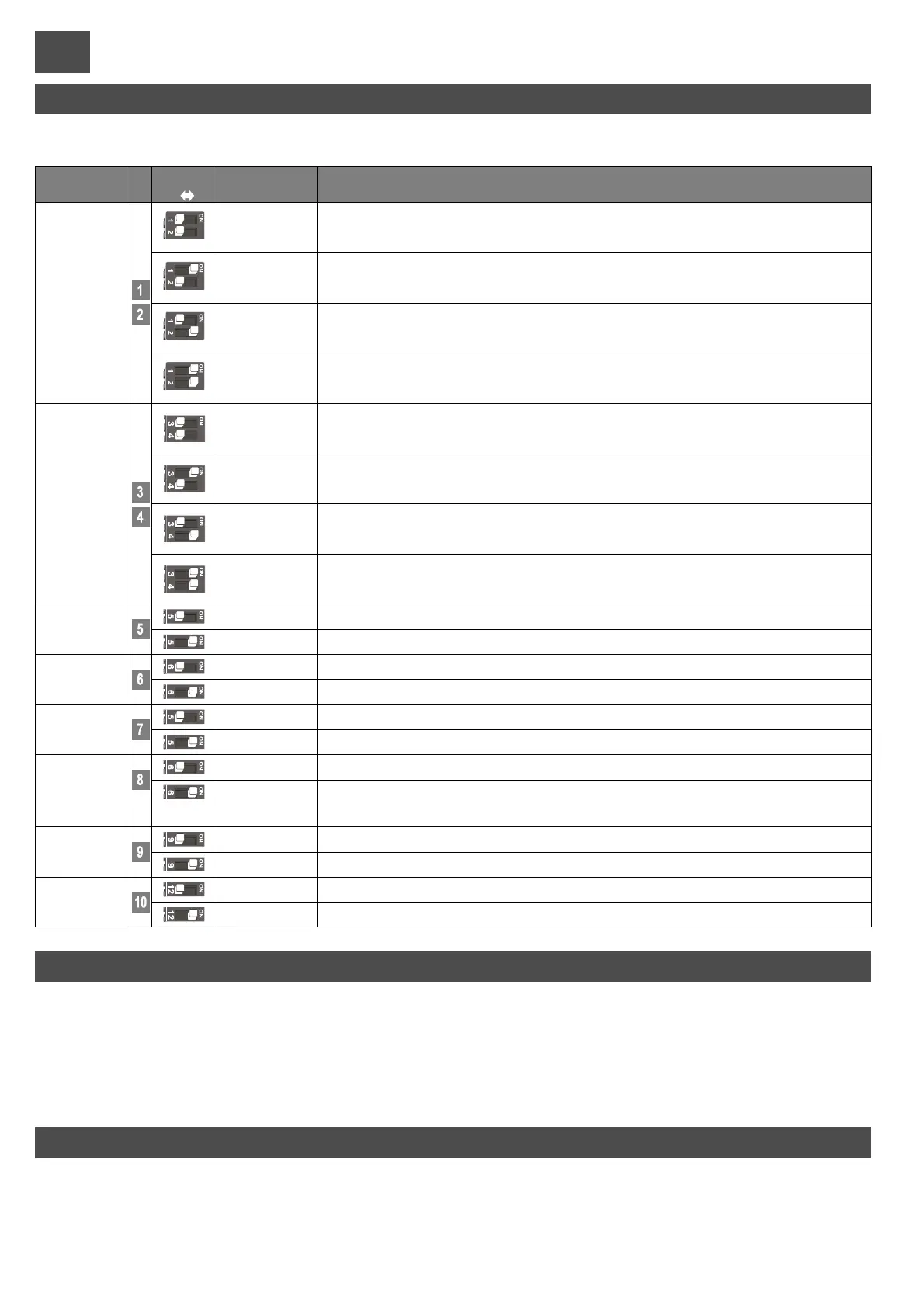

CONFIGURATIE DIP-SWITCHES
Door het inschakelen van de vaste druklijst wordt de looprichting gedurende enkele seconden omgekeerd.
Na het inschakelen van de vaste druklijst wordt de besturingskast geblokkeerd en wordt de hersluiting
geannuleerd. Gebruik een verbreekcontact (N.C.).
Sluit de poort wanneer het contact wordt geopend en open de poort wanneer het contact wordt gesloten.
Zowel tijdens het openen als tijdens het sluiten wordt de poort door het inschakelen van deze fotocel
geblokkeerd totdat deze weer gereset wordt. De volgende beweging is altijd een openingsbeweging.
Gebruik een verbreekcontact (N.C.).
De poort voert gedurende een programmeerbare tijd een gedeeltelijke opening uit (zie “programmering
van de voetgangersopening”).
Gebruikeen knop met maakcontact (N.O.).
Uitgeschakeld
Ingeschakeld
De vertraging op het laatste gedeelte van de beweging vindt niet plaats
Als de vertraging ingeschakeld is dan halveert de motor bij het naderen van het einde van de beweging zijn snelheid.
Vertraging
Selecteer de gewenste opties en voer een reset uit (detail 15 van afb. 1) om de wijzigingen door te voeren.
51
Volgensdenorm EN 12445 moet elke automatisering de stootproeven gemeten met een speciaalinstrument doorstaan.
De stootproeven moeten verrichtworden en de gevoeligheid van de encoder moet veranderd worden door aan de trimmer (det. 8fig.
1)tedraaien.
Indien dit niet voldoende is om weer binnen de door de normen aangegeven grafiek te komen adviseren wij om een profiel van zacht
rubberop depoortte monteren om destootkracht af te zwakken.
Als er door de gevoeligheid te regelen en door het rubber profiel te monteren nog niet aan de norm voldaan kan worden dan moeten
eranderesystemen gemonteerdworden zoalsbijvoorbeeldeen druklijst opde beweegbarerand van de poort.
AFSTELING VAN DE KRACHT
Met de soft start functie wordt het begin van de beweging geleidelijk uitgevoerd waardoor er schokbewegingen van de poort
vermedenworden.Deze functie kan inieder gevaluitgeschakeld wordendoor Jp1 (det. 9fig.1) te overbruggen.
Letop:doorJp1 te overbruggenis de kracht van de motor altijd maximaal.
SOFT START
