12 13 14 15 16 17 18 19 20 21 22
8K2
0V
12V
24V
N.O.
COM
N.C.
0V
12V
24V
12 13 14 15 16 17 18 19 20 21 22 12 13 14 15 16 17 18 19 20 21 22
RX FTC010
TX FTC010
REFLEX
+
-
COM
N.C.
12Vdc - 15Vdc
12 13 14 15 16 17 18 19 20 21 22
8K2
12 13 14 15 16 17 18 19 20 21 22
16- MARRON
17- VERT
18- BLANC
7

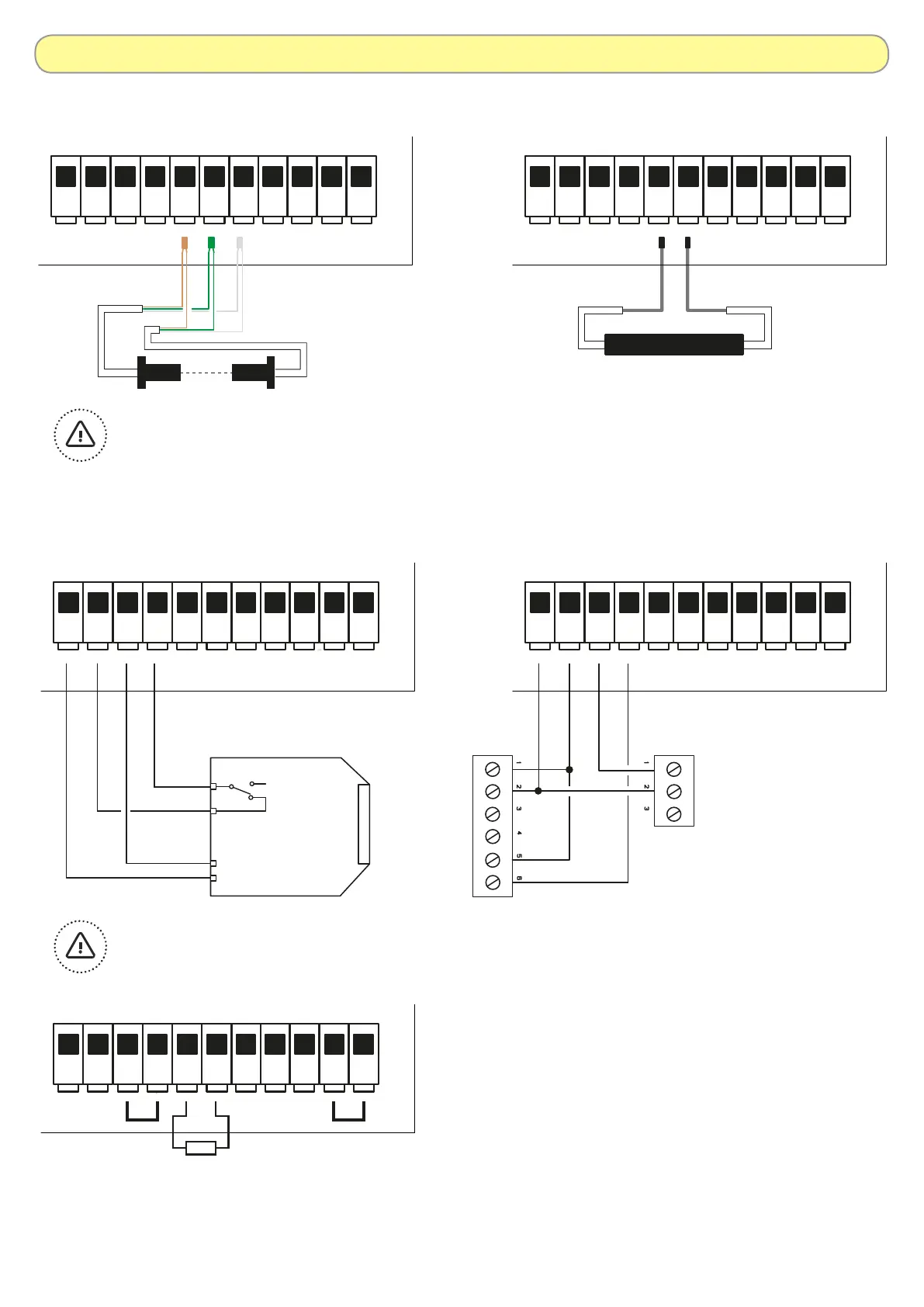

2.5 Branchements des organes de sécurité filaires
Barre-palpeuse infrarouge Barre-palpeuse résistive 8,2kΩ
Cellule reflex Paire de photocellules classiques
(contact N.C.)
Si aucunes photocellules ne sont raccordées, faire un pont entre les bornes 14 et 15.
Si aucune barre-palpeuse n'est raccordée, mettre une résistance de 8,2kΩ entre les bornes 16 et 17.
Mettre une résistance 8,2kΩ entre les bornes 16 et 17.
Faire un pont entre les bornes 14 et 15.
Faire un pont entre les bornes 21 et 22.
AUCUNE SÉCURITÉ FILAIRE CONNECTÉE
