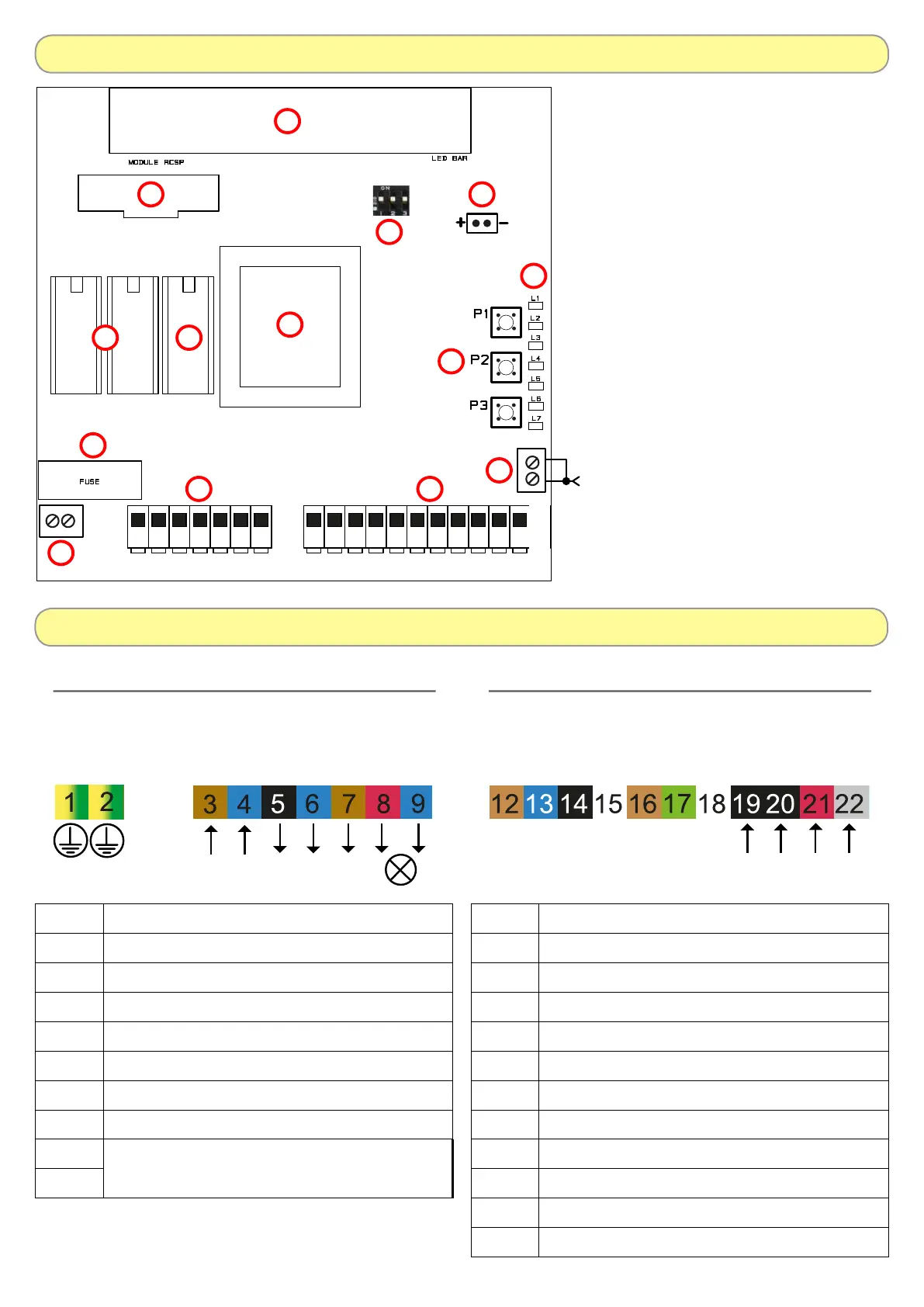

2.3 Schéma
1 - Bornes haute tension
2 - Bornes basse tension
3 - Fusible 5A
4 - Connexion antenne
5 - Programmation/boutons de commande
6 - Micro-interrupteurs
7 - LED Etat/alarme
8 - Lumière de courtoisie LED
9 - Prise pour carte radio (MASTER)
10 - Sortie pour buzzer alarme optionnel
11 - Relais de commande moteur
12 - Relais commun
13 - Transformateur
14 - Borne de terre
2.4 Branchements électriques
Bornes haute tension
# RACCORDEMENT
1 Terre Moteur
2 Alimentation 230V~ - TERRE
3 Alimentation 230V~ - PHASE
4 Alimentation 230V~ - NEUTRE
5 Moteur - Ouverture
6 Moteur - Commun
7 Moteur - Fermeture
8
Sortie feu clignotant/éclairage 230V~
(Ampoule 300W max.)
9
# RACCORDEMENT
12 Alimentation Photocellules (+12V)
13 Commun Photocellules (COM)
14 Alimentation Photocellules (0V)
15 Contact N.C. Photocellules (FTC)
16 Barre-palpeuse infrarouge (marron)
17 Barre-palpeuse infrarouge/8,2kΩ (vert)
18 Barre-palpeuse infrarouge/8,2kΩ (blanc)
19 Commun Bouton-poussoir (COM)
20 Bouton-poussoir N.O (pas à pas)
21 Contact N.C. parachute (TB)
22 Commun parachute
Filaire
infrarouge
/8,2kΩ
barre-palpeuse
Parachute
(TB)
Bornes basse tension
Bouton-
poussoir
(TD)
Filaire
photocellules
<- Voir page 7 pour les connexions ->
Ouverture
MOTEUR
Alimentation
230V
Terre
Sortie
lumière
Commun
Fermeture
