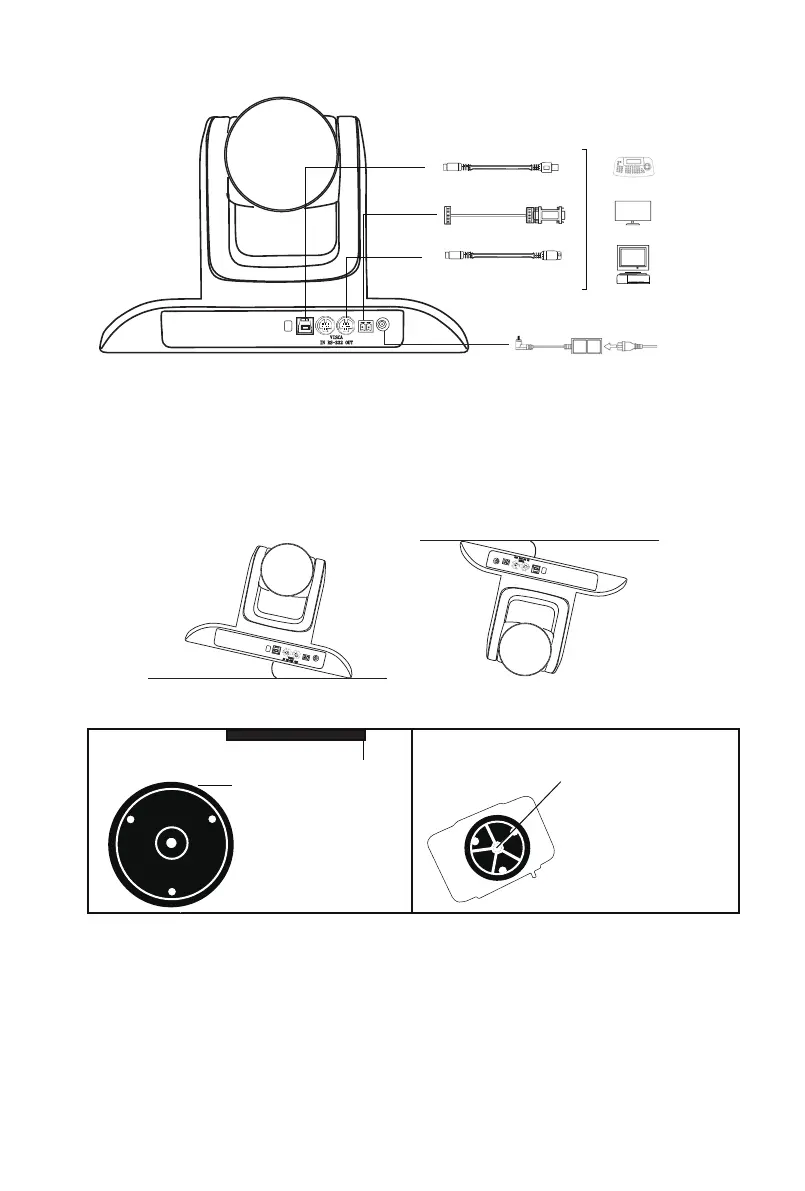

2.Schema del Collegamento
3.Manuale per l'Installazione
(1)Installazione sul Piano
(2)Installazione della Staffa a Soffitto
Istruzioni Telecomando e Pulsanti
Mantenerla orizzontale quando si installa la telecamera su una superficie piana. Se la telecamera deve essere posizionata
su una superficie inclinata, sia che si tratti d'installazione da tavolo o installazione a soffitto, assicurarsi che l'angolo
d'inclinazione della telecamera non sia maggiore di 15 gradi, in modo da garantire la normale rotazione orizzontale e verticale
della telecamera.
Fase 1: Fissare la
Staffa a Soffitto
Fissare la staffa a soffitto
verticalmente al soffitto
con le viti
Fase 2: Aggiusta la Fotocamera
Ruota la fotocamera in
senso orario per fissare
Bocca Vite
Staffa a Soffitto
Soffitto
DC 12V
RS-485
A B
USBIR
DC 12V da Uscita AC 220V da Ingresso
USB
RS-485
VISCA OUT VISCA IN
>
_
15°
_
<
15°
DC 12V
RS-485
A B
USBIR
DC 12V
RS-485
A B
USBIR
