33
DC 12V 出力
RS-485
AC 220V 入力

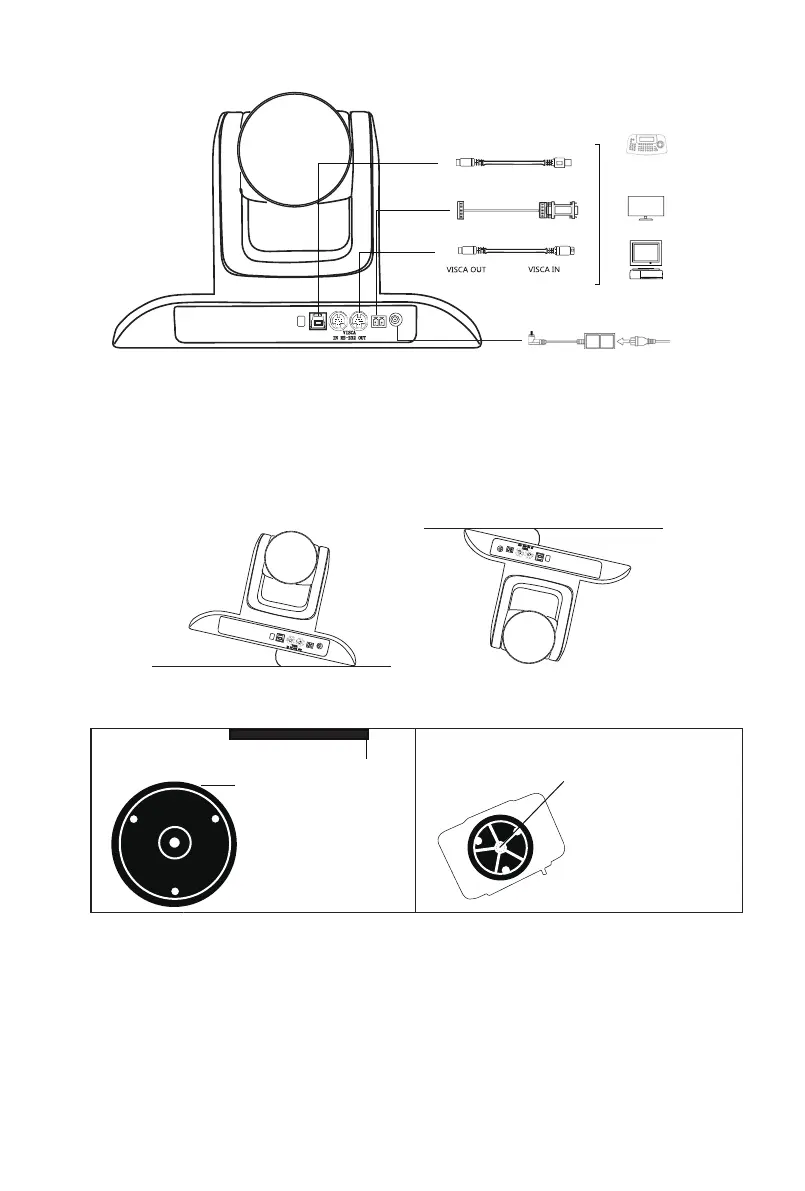

2 .インターフェース図
3.取り付け手順
(1)表面取り付け
(2)天井埋め込み型ブラケットの取り付け
リモコンボタンの説明
デスクトップにカメラを置き、カメラレベルを確保します。カメラを斜めの表面に置く場合は、通常の操作でカメラの平行
移動と傾きを確保するために、傾斜角度が15度以下になるようにしてください。
ステ ップ１：天 井
埋め込み型ブラケットを固定する。
ネジで天井埋め込み
型ブラケットを垂
直に天井に固定する。
ステップ２：カメラをを固定する
カメラを時計回りに固定する。
ねじの穴
天井にブラケットを取り付ける
天井
DC 12V
RS-485
A B
USBIR
USB
>
_
15°
_
<
15°
DC 12V
RS-485
A B
USBIR
DC 12V
RS-485
A B
USBIR
