35
【AUTO FOCUS】フォーカスモードを AUTO に切り替えます。
【MANUAL FOCUS】フォーカスモードを MANUAL に切り替えます。
【FA R】マニュアルフォーカス。
【NEAR】手動で焦点を合わせます。
★ご注意：固定焦点型番には適用されません。
[ZOOM] のいずれかを押すと、ズームが機能します。
(1)プリセット保留：[PRESET] を押し，その数の 1 つ (1―9) で番号に対応したプリセットを
保 持 する こ と が で き ま す。
(2)呼出しプロビジョニング：そのまま数字 (1−9) で呼出し保留するプロビジョニング。
★ 注：対応番号にプリセットが残っていない場合は機能しません。
(3)プリセット削除：[ リセット ] を押し、 数字の 1 つ (1―9) で数
字に対応したプリセットを削除します。
★注：リモコンで最大 9 つのプリセットを設定できます。
FAR
NEAR
MANUAL
FOCUS
AUTO
FOCUS
1 2 3
4 5 6
7 8 9
PRESET
0
RESET
STD REV
POSITION
ZOOM
SLOW
+
-
ZOOM
FAST
+
-
★* ご注意：方向キーを押してカメラを動かします。 角度変更が必要な場合は方向キーを押します。 カメラをゆっくり
動かすには方向キーをクリックするだけでいいし、 カメラを大規模で速く動かすには長押しボタンが必要です。
(3)カメラのフォーカスモ ード制御
(4)カメラズームコントロール
(5)プリセット設定、 通話、 キャンセル

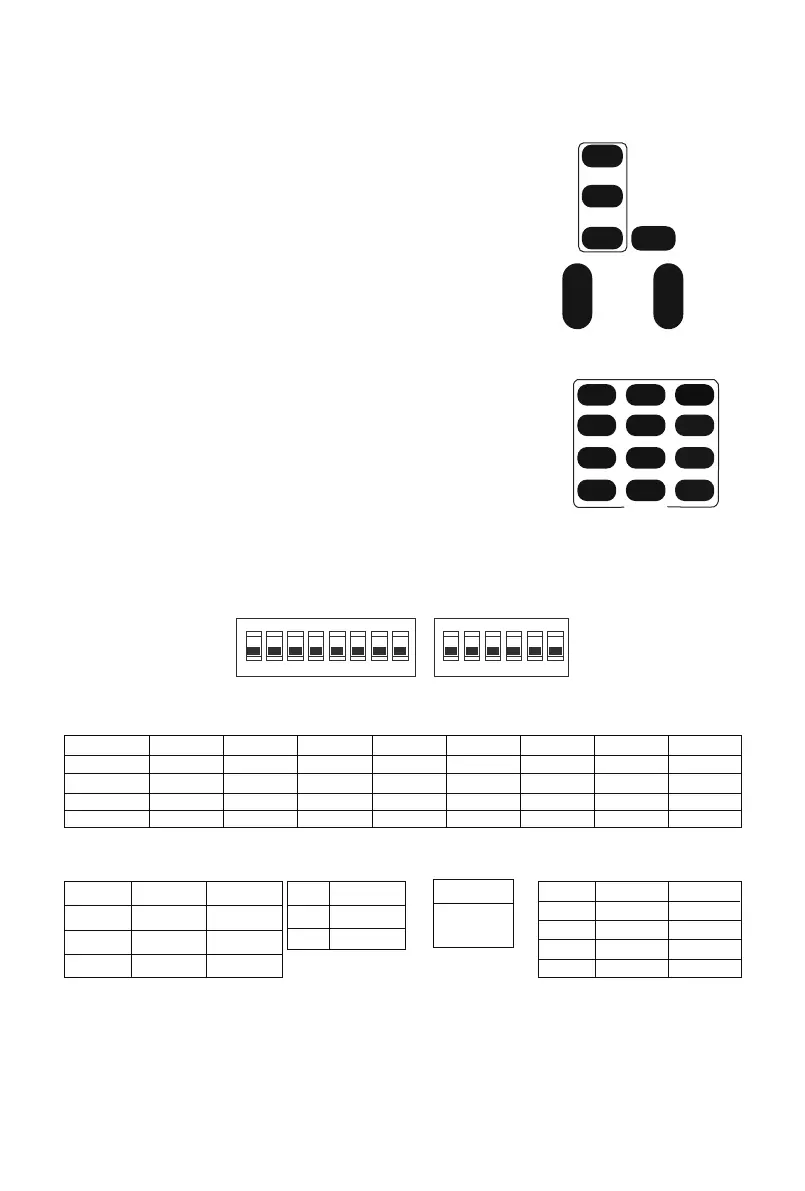

2.DIP 設定
(1)Dial-up on/up 設定
(2)アドレスセット
3.制御インターフェース
PS: RS-485 と RS-232 ピン分布
(1)RS-485 インターフェイス配布
1 2 3 4 5
ON DIP
SW1
6 7
DIP
8 1 2 3 4 5
ON DIP
SW2
6
プロトコル設定 ボーレート設定 IR 追加
PTZ Add.
1 ON
ON ON ON ON ON ON ON ON
OFF
OFF OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFFON
SW1 DIP-1 SW1 DIP-2 SW1 DIP-3 SW1 DIP-4 SW1 DIP-5 SW1 DIP-6 SW1 DIP-7 SW1 DIP-8
2
255
....
Baud
9600
SW2 DIP-3
OFF
38400 ON
Protocol
VISCA OFF
OFF ON
ON OFF
OFF
PELCO-D
PELCO-P
SW2 DIP-1 SW2 DIP-2
IR Add.
SW2 DIP-5 SW2 DIP-6
All
OFF OFF
1
OFF ON
2
ON OFF
3
ON ON
COM IR
SW2 DIP-4
RESERVE
