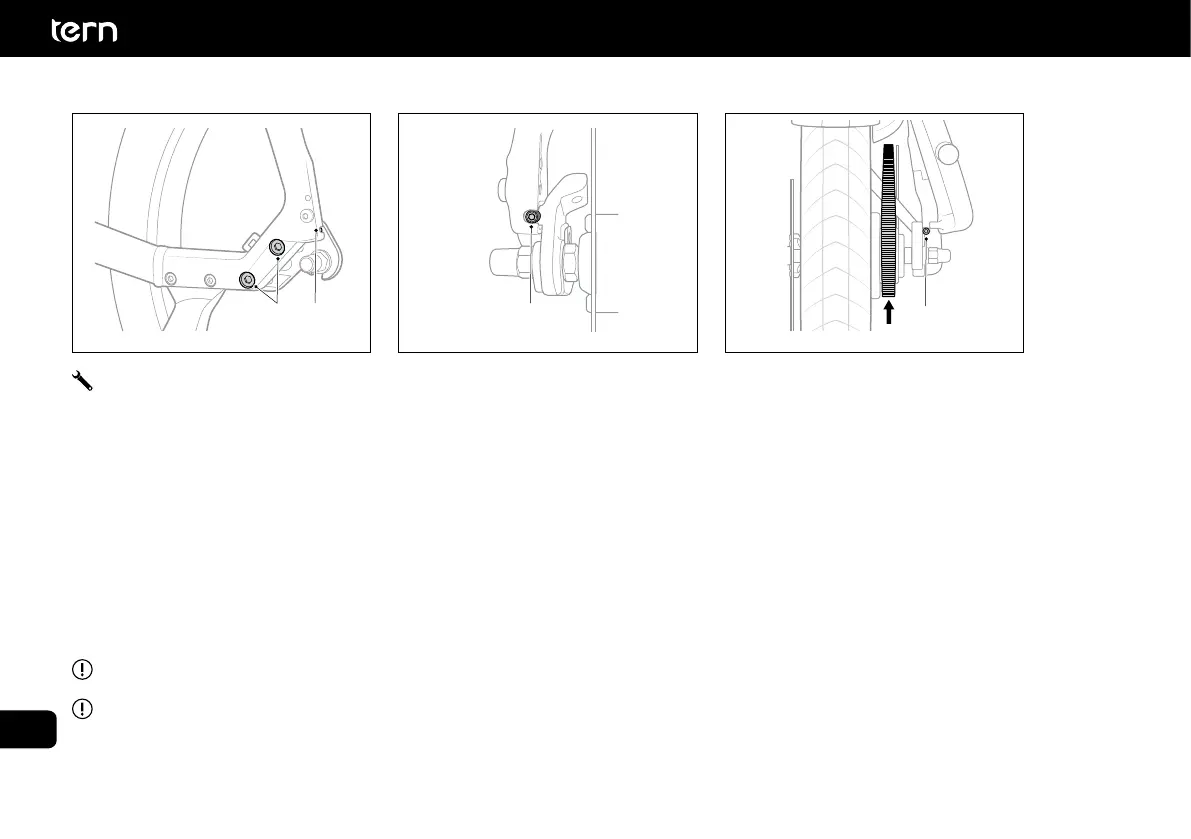

Verfahren zur Einstellung der Riemenspannung
Benötigtes Werkzeug: M3 und M6 Inbusschlüssel
Schritte:
A. Lösen Sie die (1) Ausfallendenschrauben, aber entfernen Sie sie nicht.
B. Spannungseinstellung
• Um die Spannung zu erhöhen, drehen Sie die Spannschraube (2) im Uhrzeigersinn, um den Kettenstrebenabstand zu verlängern.
Nehmen Sie die gleiche Einstellung an der anderen Spannschraube vor, damit beide Ausfallenden symetrisch ausgerichtet bleiben.
• Zum Verringern der Spannung die Spannschraube (2) gegen den Uhrzeigersinn drehen, um den Kettenstrebenabstand zu
verringern. Nehmen Sie die gleiche Einstellung an der anderen Spannschraube vor, damit beide Ausfallenden symetrisch
ausgerichtet bleiben. Schieben Sie das Hinterrad nach vorne, bis die Spannschraube am Rahmen anliegt.
C. Überprüfen Sie, ob der Riemen ausgerichtet und das Rad mittig im Rahmen ist.
D. Die Schrauben der Ausfallenden (1) mit einem Drehmoment von 25 Nm festziehen.
Wenn Sie keine mechanische Kenntnisse haben, lassen Sie die Spannung von Ihrem Händler einstellen.
Weitere Informationen zur Pflege, Fehlerbehebung und Vorsichtsmassnahmen finden Sie in der Bedienungsanleitung von Gates.
21 2
A B C
2
