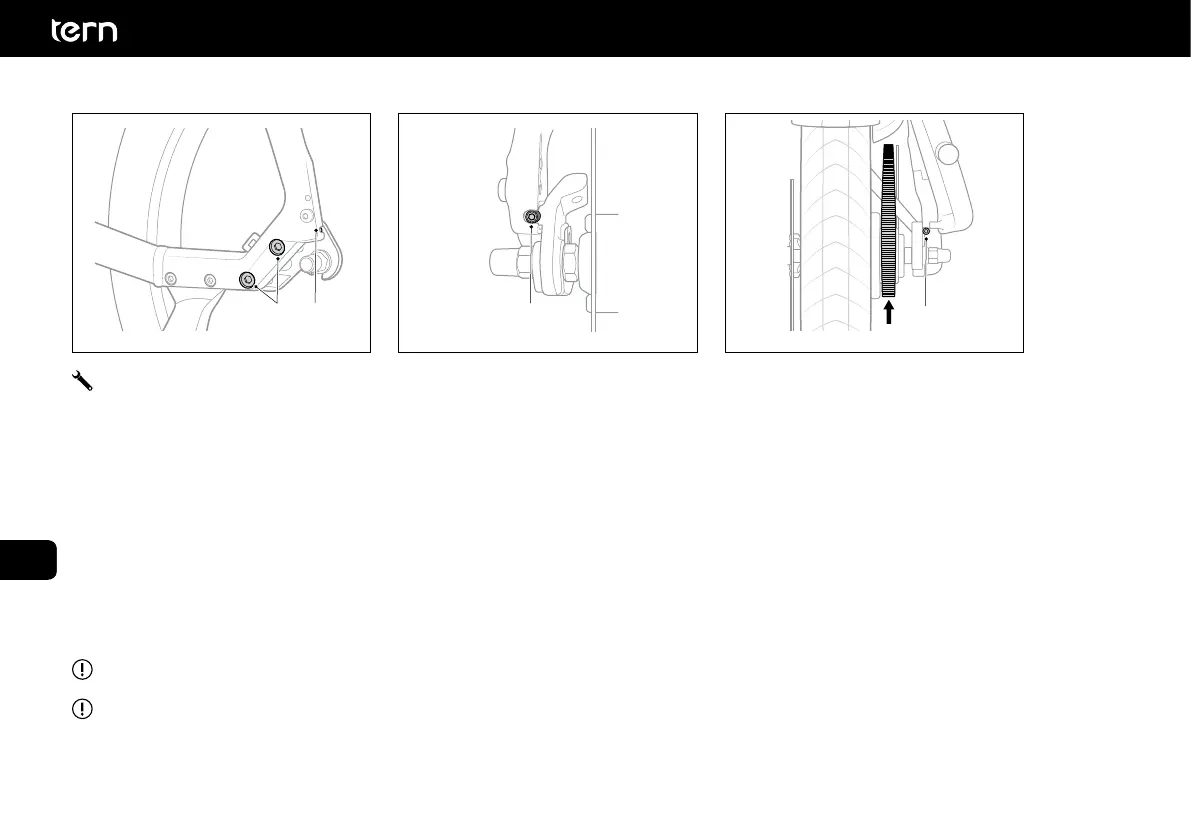

Ajustement de la Tension de la Courroie
Outils requis: Clé Allen M3 et M6
Etapes:
A. Dévissez mais ne retirez pas les vis (1) des Pattes réglables.
B. Ajustement de la tension
• Pour augmenter la tension, tournez la vis de tension (2) dans le sens horaire pour augmenter la distance des bases arrières.
Opérez du même ajustement sur le côté opposé pour que les deux pattes maintiennent un alignement identique.
• Pour diminuer la tension, tournez la vis de tension (2) dans le sens anti-horaire pour réduire la distance des bases
arrières. Opérez du même ajustement sur le côté opposé pour que les deux pattes maintiennent un alignement
identique. Poussez la roue arrière vers l’avant jusqu’à ce que la vis de tension butte contre le cadre.
C. Vérifiez que la courroie soit alignée et que la roue soit centrée avec le cadre.
D. Serrez les vis des Pattes réglables à un couple de 25 Nm.
Si vous n’êtes pas apte à réaliser une telle opération méchanique, veuillez laisser votre revendeur ajuster la tension pour vous.
Pour plus d’informations, résolutions de problèmes ou de précautions à prendre, veuillez consulter le mode d’emploi des courroies Gates.
21 2
A B C
2
