Terra SRM522 - Manuale DI Installazione

MANUALE DI INSTALLAZIONE
Leggere attentamente le istruzioni di sicurezza.
Fissare il multiswitch in posizione ed e󰀨ettuare I collegamenti, prestando attenzione agli ingress e alle indicazioni per gli
LNB Wideband e Quattro HVHV), collegare delle resistenze isolate da 75 Ω su tutti I connettori RF non utilizzati, ed alimentare
il multiswitch secondo una delle 4 modalità illustrate nella tabella seguente.
.
1 - Ingresso polarità V SAT A (o polarità Vert. Bassa in modalità
HVHV singolo SAT)
2 - Ingresso polarità H SAT A (o polarità Oriz. Bassa in
modalità HVHV singolo SAT)
3 - Ingresso polarità V SAT B (o polarità Vert. Alta in modalità
HVHV singolo SAT)
4 - Ingresso polarità H SAT B (o polarità Oriz. Alta in modalità
HVHV singolo SAT)
5 - Ingresso Terrestre TV (DTT), passante
6 - Ingresso alimentazione DC 20 V
7 - Uscita dSCR1 (SCR/dCSS)
8 - Uscita dSCR2 (SCR/dCSS) / Legacy
9 - Uscita passante polarità V SAT A (o polarità Vert. Bassa
in modalità HVHV singolo SAT)
10 - Uscita passante polarità H SAT A (o polarità Oriz. Bassa
in modalità HVHV singolo SAT)
11 - Uscita passante polarità V SAT B (o polarità Vert. Alta in
modalità HVHV singolo SAT)
12 - Uscita passante polarità H SAT B (o polarità Oriz. Alta in
modalità HVHV singolo SAT)
13 - Uscita passante Terrestre TV (DTT)
14 - Morsetto collegamento di terra
15 - Ingresso per Congurazione LNB Ingresso (Wideband
o HVHV) (vedi paragrafo “Congurazione”)
Tutti i connettori sono di tipo “F”
ASPETTO ESTERIORE
1 2 3 4 5
9 10 11 12 13
6
7
8
14
H
DC
DC
H
DC
DC
H
H
V SAT A SAT B
V
V
V
Terr.TV
Terr.TV
dSCR1
DC IN
dSCR2
Legacy
Open:
Wideb.
Load:
Quatro
dSCR multiswitch SRM522
Frequency SAT TV
range Terr. TV
SAT/Terr. loss
290-2350 MHz
5-862 MHz
3/4 dB
DC IN
20V 2A
15
Tabella 1
Modalità Alimentazione Avvertenze e Note
1. Multiswitch alimentato da alimentatore
diretto (20 V) tramite l’ingresso F dedicato DC
input e passaggio DC attraverso le linee H.
(Raccomandato uso alimentatore Terra
TRPS202F 20 V).
Raccomandato come scelta principale.
ATTENZIONE: Non superare la tensione nominale sulle linee H,
vericare l’assorbimento totale del Sistema.
Vericare che gli apparecchi collegati alle linee H supportino 20V
per evitare danneggiamenti.
Nota: Tutte le linee HV consentono il passaggio di corrente DC.
2. Multiswitch alimentato tramite linee H:
- installazione nuovo impianto SCR/dCC (18-20 V)
- aggiornamento vecchio Sistema legacy (15-18 V)
ATTENZIONE: Non superare la corrente massima supportata dal
Sistema per evitare danneggiamenti.
3. Multiswitch alimentato tramite uscita
SCR/dCSS 1/ DC IN o uscita Ibrida 2.
Multiswitch e altri apparecchi alimentati
direttamente dal decoder.
ATTENZIONE: il Multiswitch assorbirà corrente e tensione
dall’uscita con tensione più alta.
Il decoder connesso all’uscita deve assicurare alimentazione
su󰀩ciente per il multiswitch e le altre apparecchiature connesse
alle linee H. Altrimenti vedere sotto.
4. Multiswitch alimentato tramite uscita
dSCR/dCSS 1 / DC IN con inseritore di
tensione dSCR.
(Raccomandato uso inseritore Terra TRPI012).
Questa modalità è simile alla modalità 1.
Il Multiswitch e la montante, lungo le linee H sono alimentate tramite
l’inseritore con passaggio del commando 22kHz e collegato a una
delle uscite SCR/dCSS. Se si usa un LNB HVHV utilizzare l’uscita 1,
nel caso in cui all’uscita 2 è collegato un decoder di tipo legacy.
ATTENZIONE: non superare la massima corrente supportata
dall’inseritore (max 800 mA).

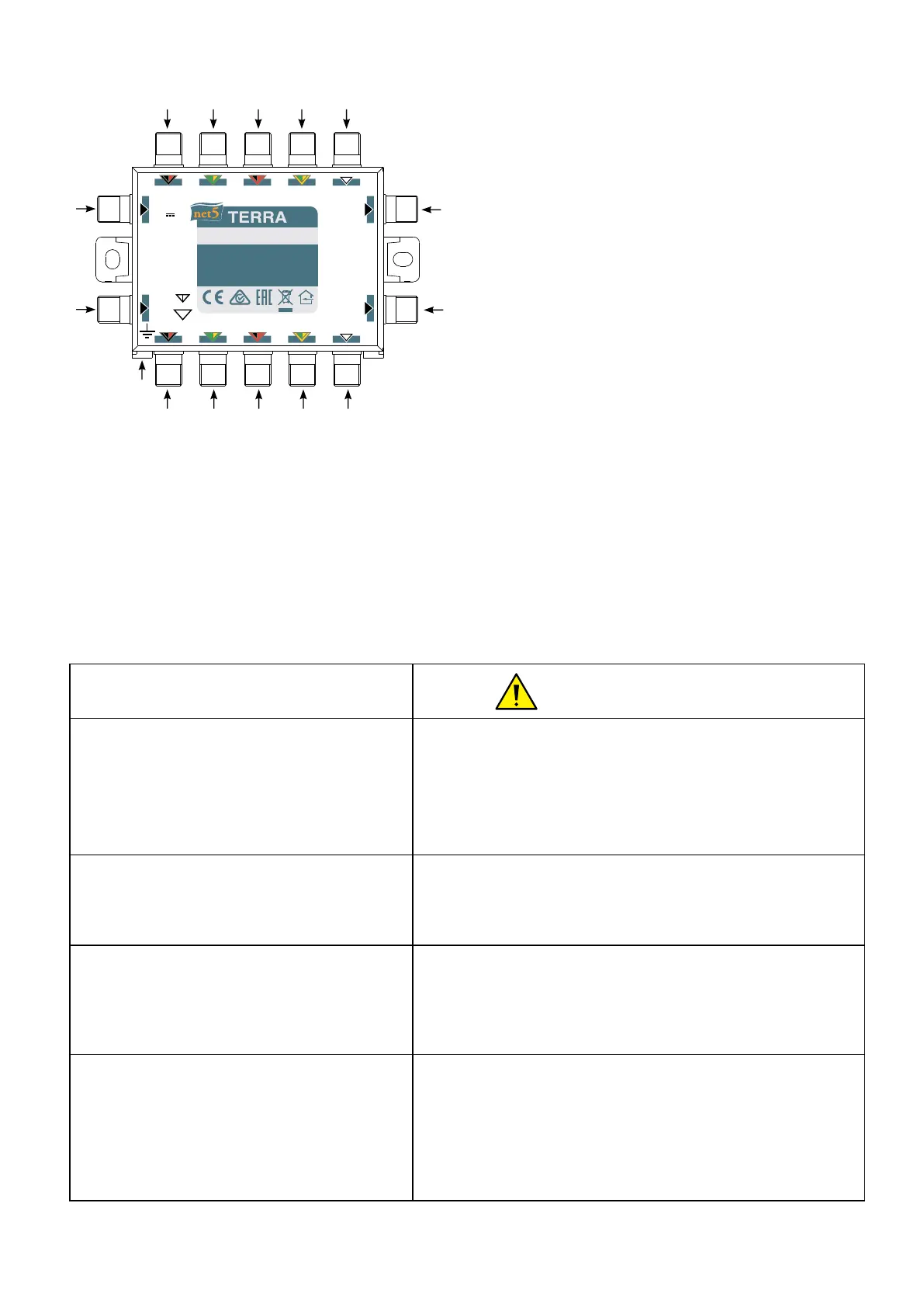

Figura 1. Vista esterna del multiswitch
10
