195
RO
Conectati unitatea exterioara la teava de legatura:
Inclinati contra-gaura conductei de conectare la supapa de oprire si
strangeti piulita conica cu degetele. Apoi strangeti piulita Taper cu o
cheie de cuplu. La prelungirea tubulaturii, trebuie adaugata o
cantitate suplimentara de agent frigorific, astfel incat functionarea si
performanta aparatului de aer conditionat sa nu fie compromise.
NOTA: 1. Acest tabel este doar de referinta.
2. Imbinarile nu vor fi refolosite decat dupa reinfiintarea conductei.
3. Dupa instalare, verificati daca este bine fixat capacul supapei de oprire.

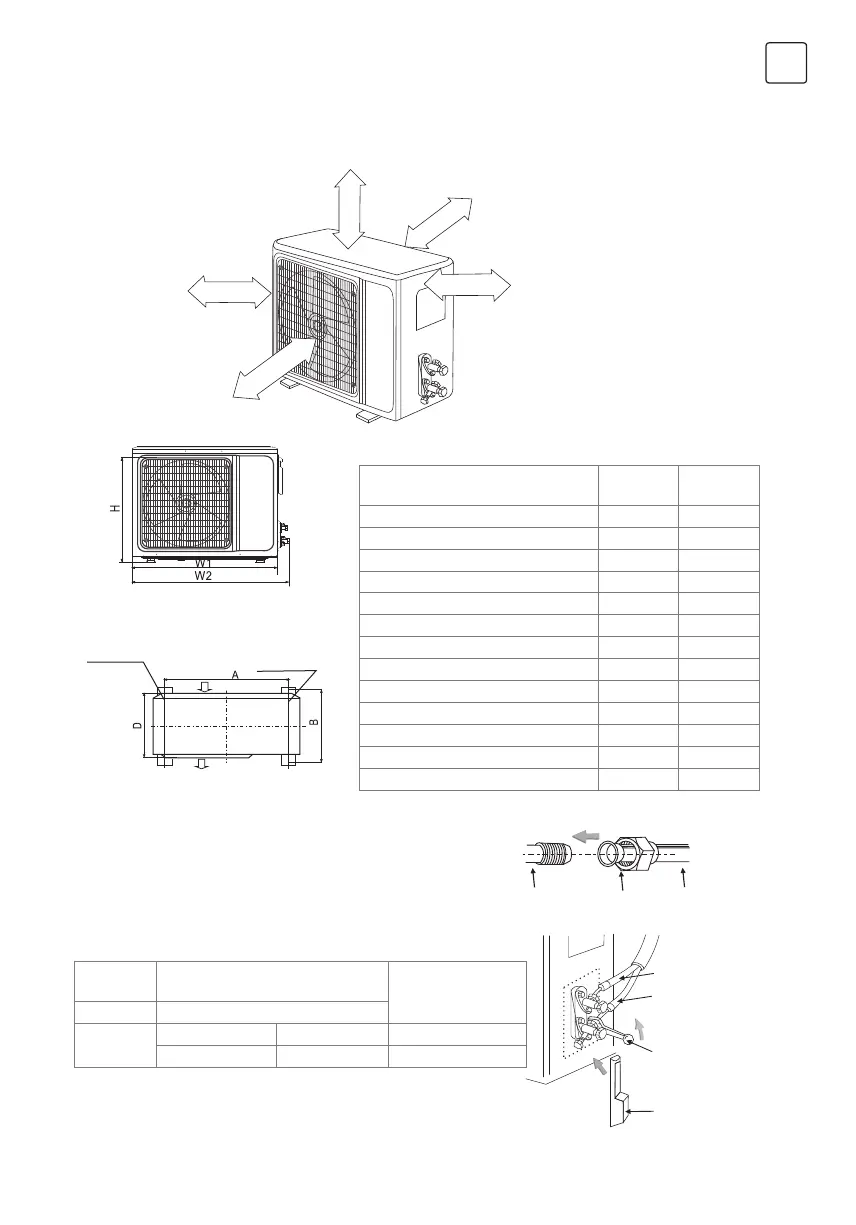

INSTALARE UNITATE EXTERIOARA GAZ R32
Desen dimensional al instalarii unitatii exterioare
Montati conducta de conectare
Montare unitate exterioara ingrosata
Spatiu de obstructie
Spatiu de obstructie
Spatiu de obstructie
Aerul din interior
Aer din exterior
50cm
50cm
30cm
200cm
10cm
Picior instalare
stanga
Picior instalare
dreapta
Admisie
Aer eliminat
Dimensiuni unitate exterioara
W1(W2) x H x D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)x310 540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
970(1044)x803x395 675 409
Lungimea
conductei
Cantitatea de agent frigorific care
trebuie adaugat
Cantitatea de agent
frigorific pentru
unitate
5M Nu este necesar
5-15M
CC12000Btu 16g/m 1 kg
CC18000Btu 24g/m 2 kg
Teava de
conexiune
Conducta de lichid
Conducta de gaz
Cheie de piulite
Capacul supapei
ConicValva de
oprire
