1. Slabiti suruburile si scoateti capacul pieselor E din aparat.
2. Conectati cablurile la bornele corespunzatoare ale placii de borne a
unitatii exterioare (vezi schema de conexiuni) si, daca exista semnale
conectate la priza, purtati doar o imbinare cap la cap.
3. Impamantarea: scoateti surubul de impamantare al suportului electric,
acoperiti firul de impamantare si insurubati gaura de impamantare.
4. Fixati bine cablul cu dispozitive de fixare (panou de presare)
5. Puneti părtile E inapoi in locul sau original si fixati cu suruburi.
INSTALARE UNITATE EXTERIOARA
Conexiune cabluri

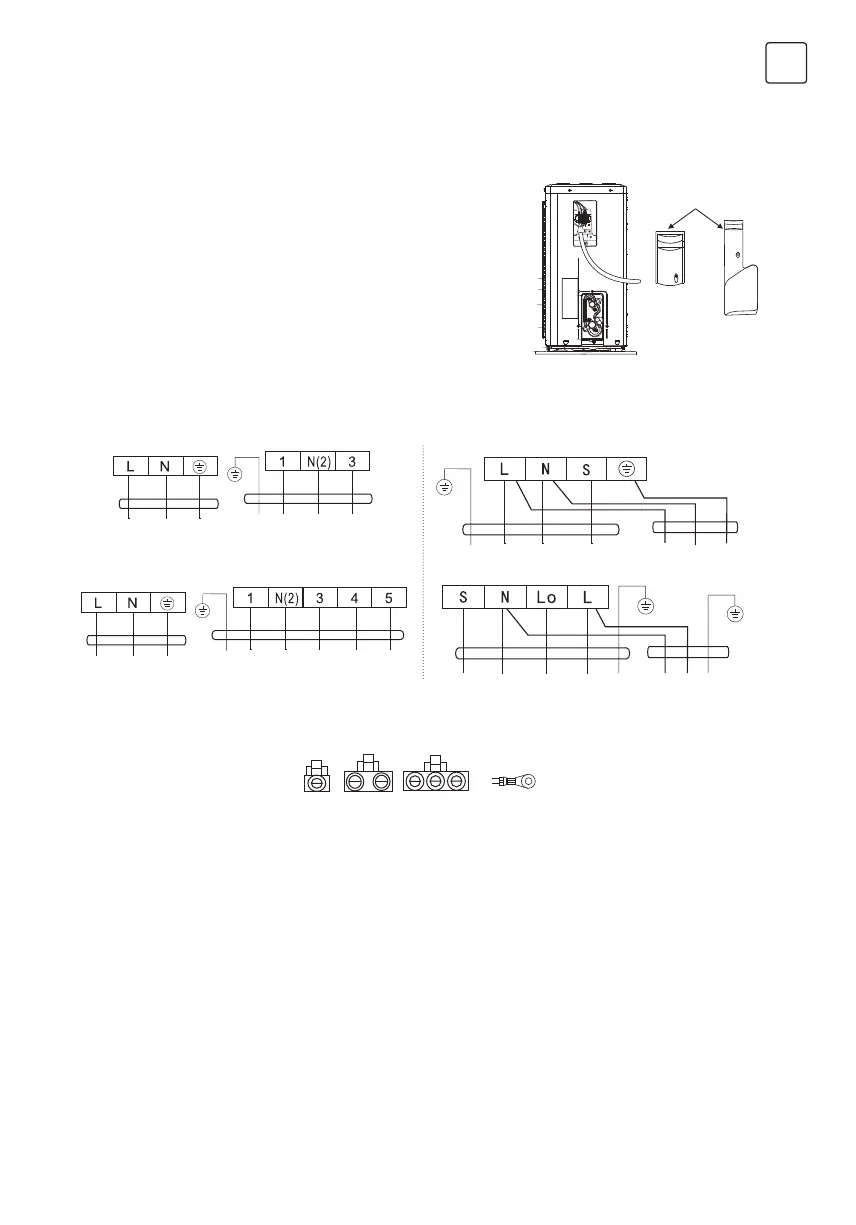

Schema de conexiuni
Viteza constanta
Connector
Daca exista un conector, conectati-l direct.
NOTA:
• Acest manual include, de obicei, modul de cablare pentru diferite tipuri de AC. Nu putem exclude posibilitatea
ca anumite tipuri de scheme de racordare sa nu fie incluse.
• Diagrama este doar pentru referinta. Daca entitatea este implicata in aceasta schema de conexiuni, va rugam sa
consultati schema detaliata a cablajului pe care ati cumparat-o.
Viteza variabila
Pentru unitatea interioara
Pentru unitatea interioara
Pentru unitatea interioara
Pentru unitatea interioara
Pentru putere
Pentru putere
Pentru putere
Pentru putere
E-parts cover
