230
SLO
Zunanjo enoto povežite s priključno cevjo: Nastavite priključni nastavek
priključne cevi v odprtino priključka na zapornem ventilu in zategnite
konusno matico s prsti. Potem zategnite konusno matico z momentnim
ključem. Pri podaljševanju cevi morate dodati dodatno količino hladilnega
sredstva za zagotovitev normalnega obratovanje klimatske naprave.
Opomba:
1. Ta tabela je samo za informacijo
2. Ne uporabljajte ponovno spojnih elementov med notranjo in zunanjo
enoto, razen po obnovitvi oplaščenja cevi.
3. Po montaži preverite, ali je pokrov zapornega ventila pravilno nameščen.

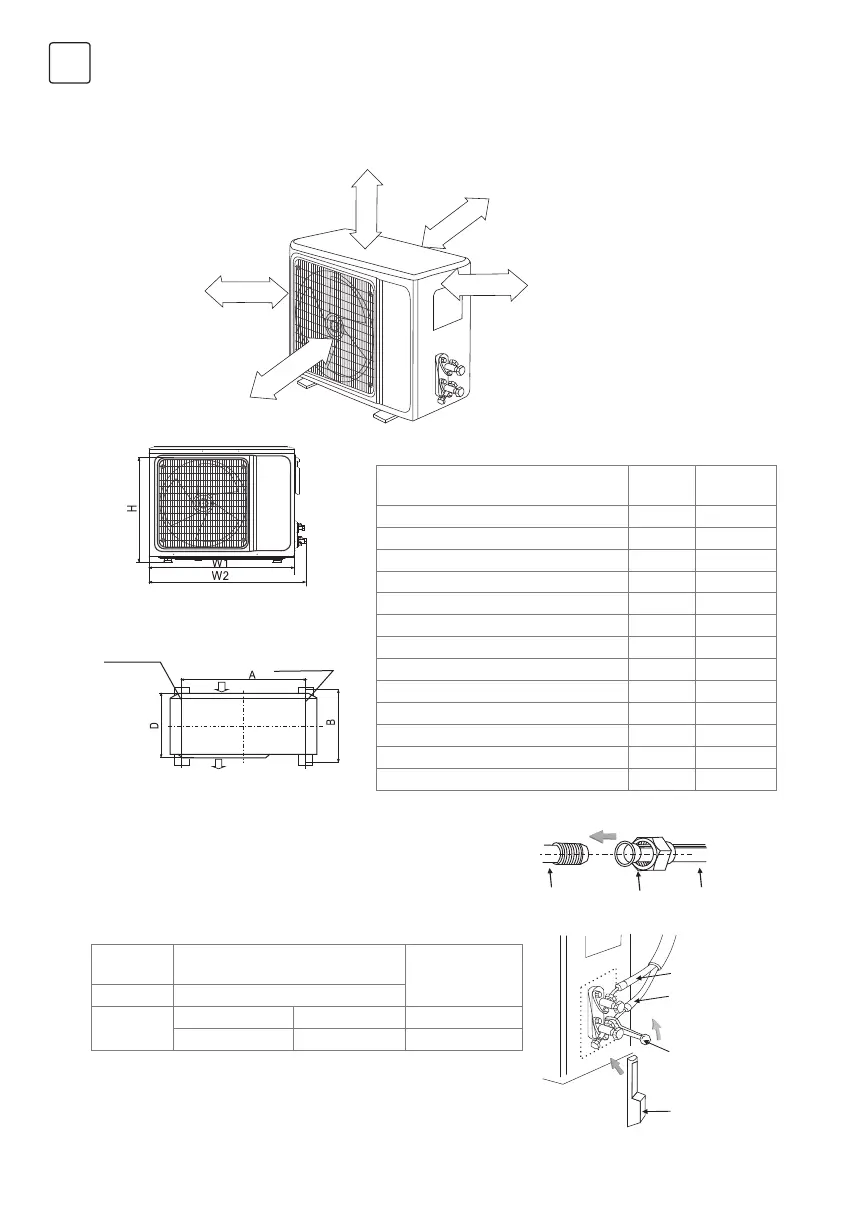

MONTAŽA ZUNANJE ENOTE GAS R32
Dimenzijska risba za montažo zunanje enote
Montaža priključne cevi
Montažni vijaki zunanje enote
Razdalje do ovire (xx cm in več)
Razdalje do ovire (xx cm in več)
Razdalje do ovire (xx cm in več)
Air inside
Air outside
50cm above
50cm above
30cm above
200cm above
10cm above
Levi montažni
nosilec
Desni montažni
nosilec
Vstopna
odprtina za
zrak
Izstopna odprtina za zrak
Velikost zunanje enote: širina (W1(W2))
x višina (H) x globina (G) v mm
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)x310 540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
970(1044)x803x395 675 409
Piping
length
Amount of refrigerant to be added
Amount of
refrigerant for
the unit
5M Not needed
5-15M
CC12000Btu 16g/m 1 kg
CC18000Btu 24g/m 2 kg
Priključna
cev
Cev za tekoče
sredstvo
Cev za uplinjeno
sredstvo
Pritezni ključ
Pokrov
zapornega ventil
Konusna
matica
Zaporni
ventil
