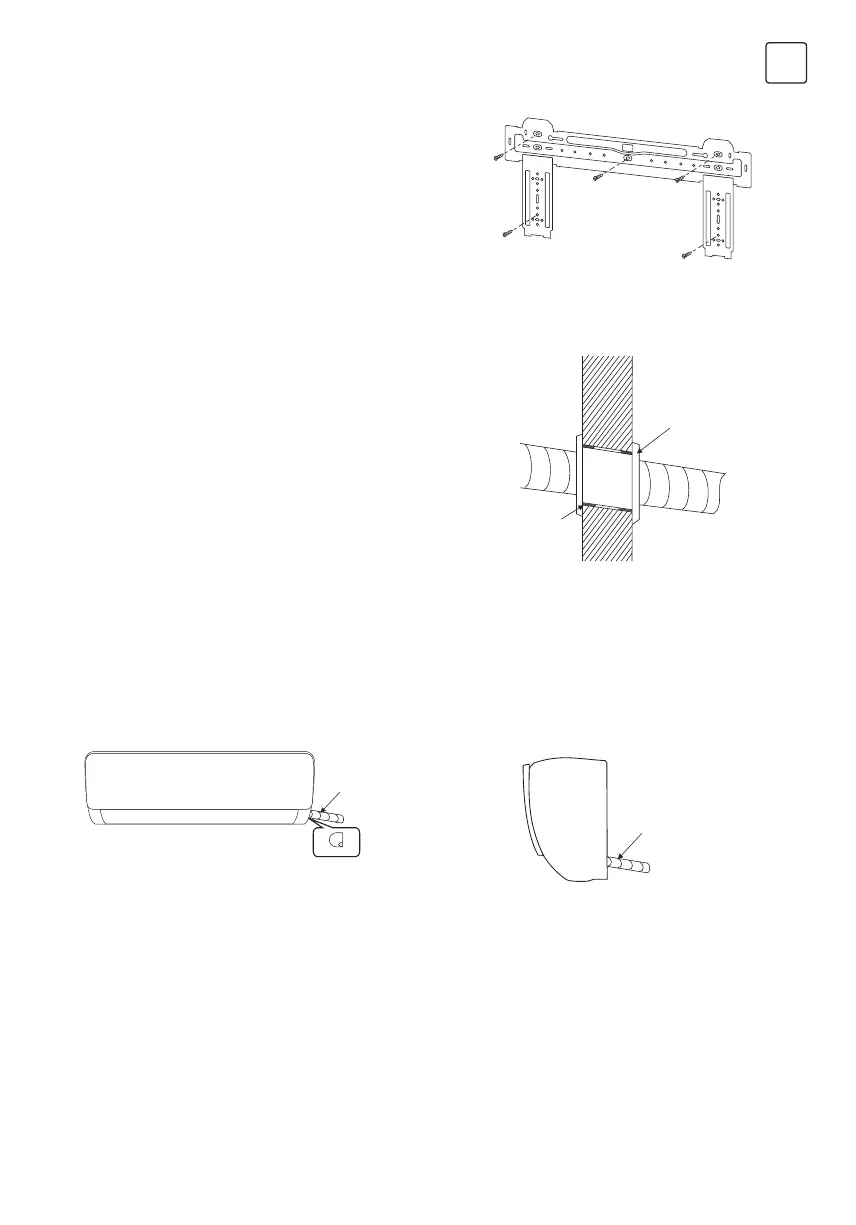

Монтажна рамка
Отвор за стена
Маршрут на тръбопровода
1. Стената за монтажа на вътрешното тяло трябва да бъде
твърда и здрава, за да се избегнат вибрациите.
2. Използвайте винт тип “+”, за да закрепите рамката за
стената, след като я нивелирате хоризонтално и вер
тикално
3. Издърпайте рамката с ръце след монтажа, за да
потвърдите дали е здраво закрепена.
1. Направете отвор с електрически прмашина в
предварително очертана зона на стената за тръбата,
която да е с външен наклон с 5 ° -10 °.
2. За да се предпазят тръбите и кабелите от повреди,
както и от гризачи, които могат да ги повредят , трябва
да се монтира и защитен пръстен за тръба и да се
направи замазка
Забележка: Обикновено дупката на стената е Ф> 60mm
~ Ф> 80mm.
Внимавайте за предварително вкопан захранващ кабел и
проверете здравината на стена, когато правите отвора.
1. В зависимост от положението на уреда тръбите могат да се насочват странично от ляво или дясно (фиг.
1) или вертикално отзад (фиг. 2) (в зависимост от дължината на тръбата на вътрешното тяло). в случай на
странично насочване , направете разрез на противоположната страна.
Ринг
предпазващ
тръбите
Свързваща тръба
Отводняваща
тръба и кабели
Свързваща тръба
Отводняваща
тръба и кабели
Подготовка на изходния материал
Фиг 2
Маджун
Фиг 1
