14
RUS

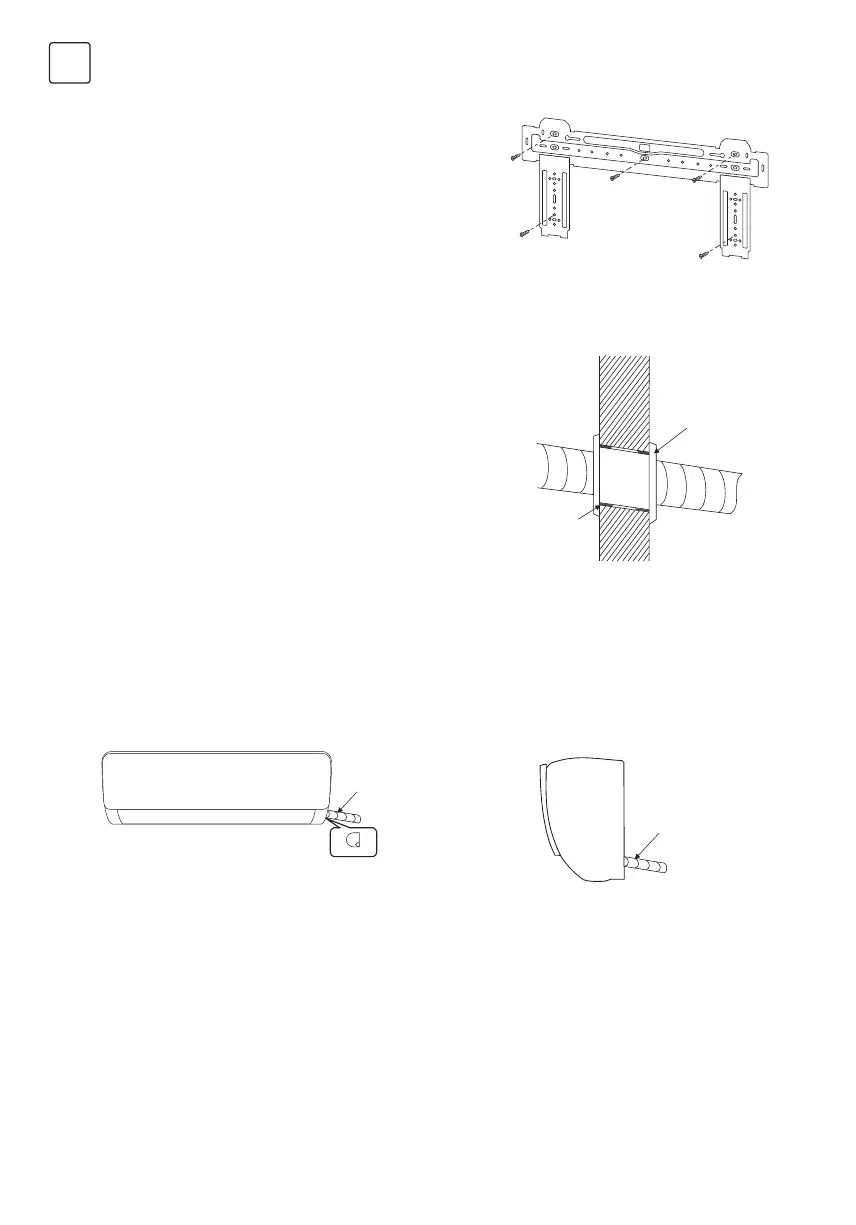

Монтажная пластина
Сквозное отверстие в стене
Маршрут трубопровода
1. Стена для установки внутреннего блока должна быть
твердой и прочной, чтобы предотвратить вибрацию.
2. Используйте винт типа «+», чтобы закрепить
колышковую доску, закрепите колышковую доску на
стене горизонтально и убедитесь в ровности.
3. После установки вручную потяните за колышек, чтобы
убедиться, что он прочный.
1. Сделайте отверстие с помощью электрического
молотка или водяной дрели в заданном месте на
стене для трубопровода, который должен наклоняться
наружу на 5-10 ° .
2. Для защиты труб и кабелей от повреждений,
проходящих через стену, и от грызунов, которые
могут обитать в полой стене, необходимо установить
защитное кольцо трубы и заделать его замазкой.
Примечание: Обычно отверстие в стене составляет ɸ60
мм ~ ɸ80 мм. Избегайте предварительно проложенных
проводов питания и жестких стен при проделывании
отверстия
1. В зависимости от положения блока, трубопровод может быть проложен сбоку слева или справа (рис.
1) или вертикально сзади (рис. 2) (в зависимости от длины трубы внутреннего блока). В случае бокового
фрезерования отрежьте выходной режущий материал противоположной стороны.
Защитное
кольцо
Подключение
сливного
шланга и кабелей
Подключение
сливного шланга
и кабелей
Outlet material preparation
Рис. 2
Шпатлевка
Рис. 1
